输入基本信息后，为程序的最优化及生产，需要实行以下内容。
1. 显示最终结果后，要确认PWB Origin (印制电路板的原点)及 Pick & Place data (拾
取、贴装信息)
2. 实行Line Optimize(Line最优化)
3. 实行Feeder setting (设置供料器，贴装，挂部件) 及 Intelligent (设置间距)
4. 检查、修改部件 Vision (识别)，注册部件信息等。
5. 实行Dry Run (模拟生产) & Production (生产-批量生产)
Mx Series
Manual
1-14
PWB Information
(印制电路板信息)
Open(打开) 程序
这是在不使用CAD Conversion (辅助设计文件转换)功能时直接编制程序的过程。使用CA
D Conversion (辅助设计文件转换)功能时，请过渡到PWB Configuration (设置印制电路
板环境)信息的输入阶段。
按Windows桌面左侧下端的开始按钮，选择程序₩Mirae SMT₩ Program Editor (程序
编辑器-作业文件编辑器)。

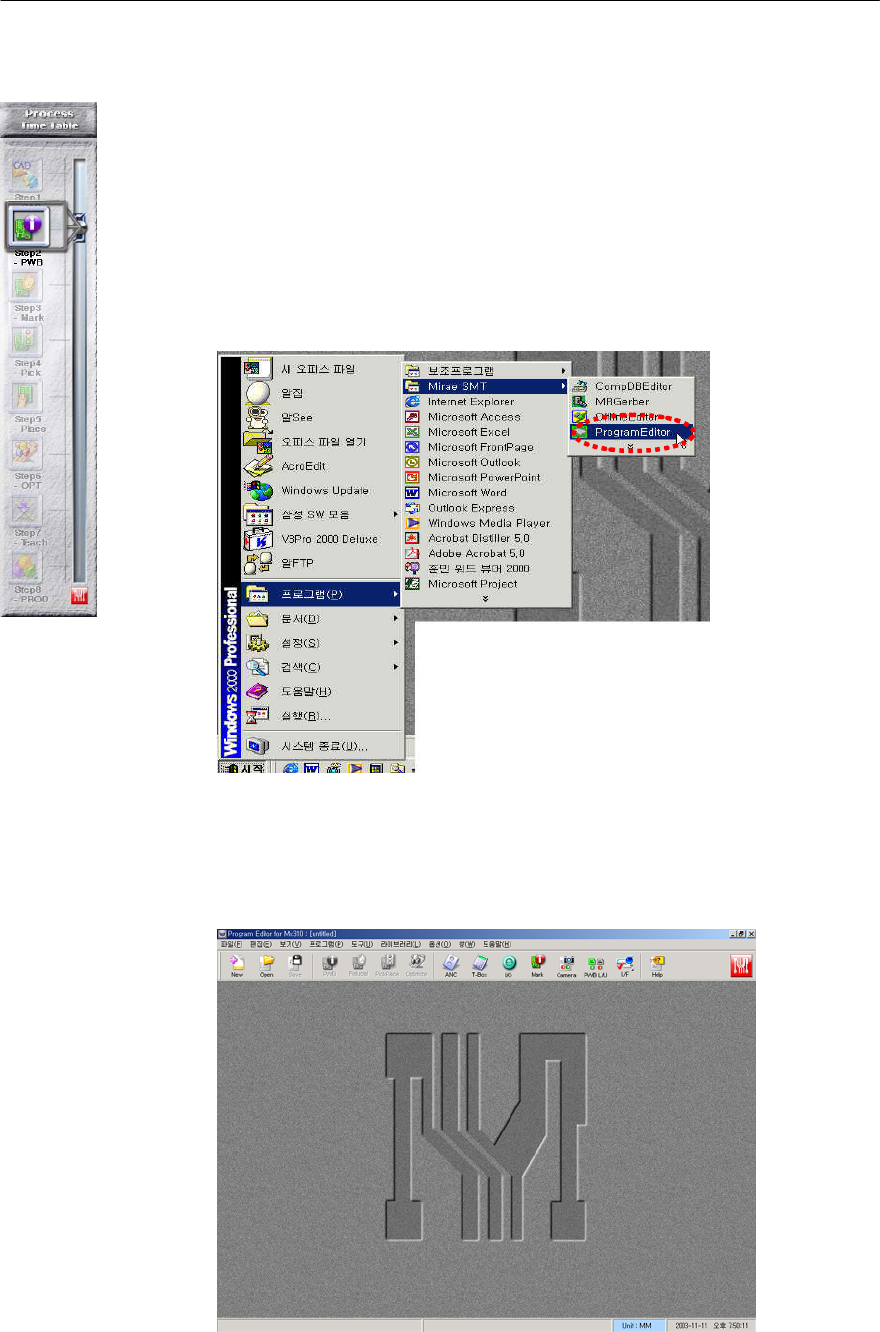

图1-12 .实行ProgramEditor (作业文件编辑器)程序>
显示Program Editor(作业文件编辑器)的初始画面，在此选择画面上端左侧的New(新建)
图符。
图1-13 ProgramEditor(作业文件编辑器)的初始画面>
第
1
章
开始程序
1-15
图1-14 选择程序设计方法>
选择程序设计开始方式。
•
Use programming wizard (使用向导功能) : 通过帮助向导编制Program时使用。
•
Custom manual program (由用户直接编制) : 这是没有帮助向导时采用的方式。
主要使用Custom Manual Program方式，按OK按钮，转移到下一步骤。

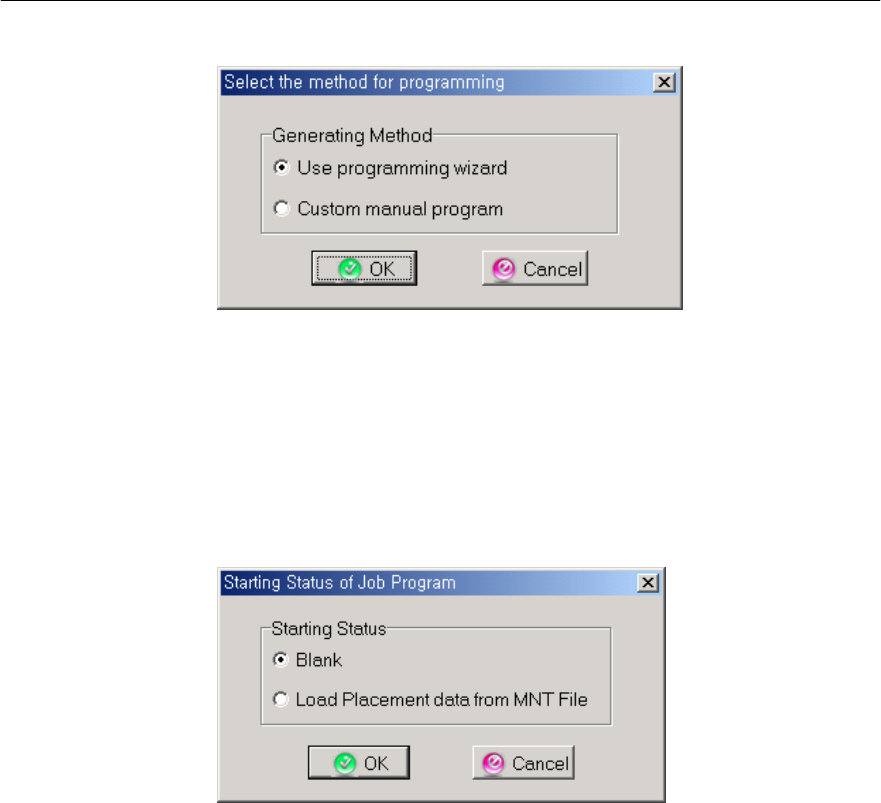

图1-15 选择Job程序开始方式>
选择Job程序开始时想要使用的方法。
•
Blank(没有信息) : 在设备中直接编制Job程序并进行teaching时，意味着以空栏（Blan
k）开始，这是用户直接输入的方法。
•
Load Placement data from MNT File(调出MNT文件) : 为使用户使用方便，要想
使
用CAD(辅助设计)或 Gerber 或 Image Conversion(图形文件转换)已经结束的Data
等
外部数据时调出的功能。
