Mx Series Manual 1-22 输入 Fiducial Mark D B ( 基准数据 ) 输入 Fiducial Mark DB ( 基准数据 ) - 输入要使用的 Fiducial Mark DB。 选择主画面的 Fiducial Icon( 基准图符 )。 图 1-19 Fiducial Information( 基准信息 ) 主窗口 > Fiducial Mark( 基准标记 ) 有以下两种方式 。 ( 基本方…
第
1
章
开始程序
1-21
在识别Fiducial Mark
DB之前，首先要输入
标记坐标值。
•
Fail Skip(不合格时略过) : Block内Bad mark的vision(识别)检查状态为Fail(不良)时，
不作业。
•
Multi Good Skip(合格时略过) : Board内形成Group的相关Bad Mark的vision检查状态
为Good时，不进行作业。间隙距离不一致时使用。
•
Multi Fail Skip (不合格时略过) : Board内形成Group的相关Bad Mark的vision检查状
态为Fail时，不进行作业，间隙距离不一致的使用。

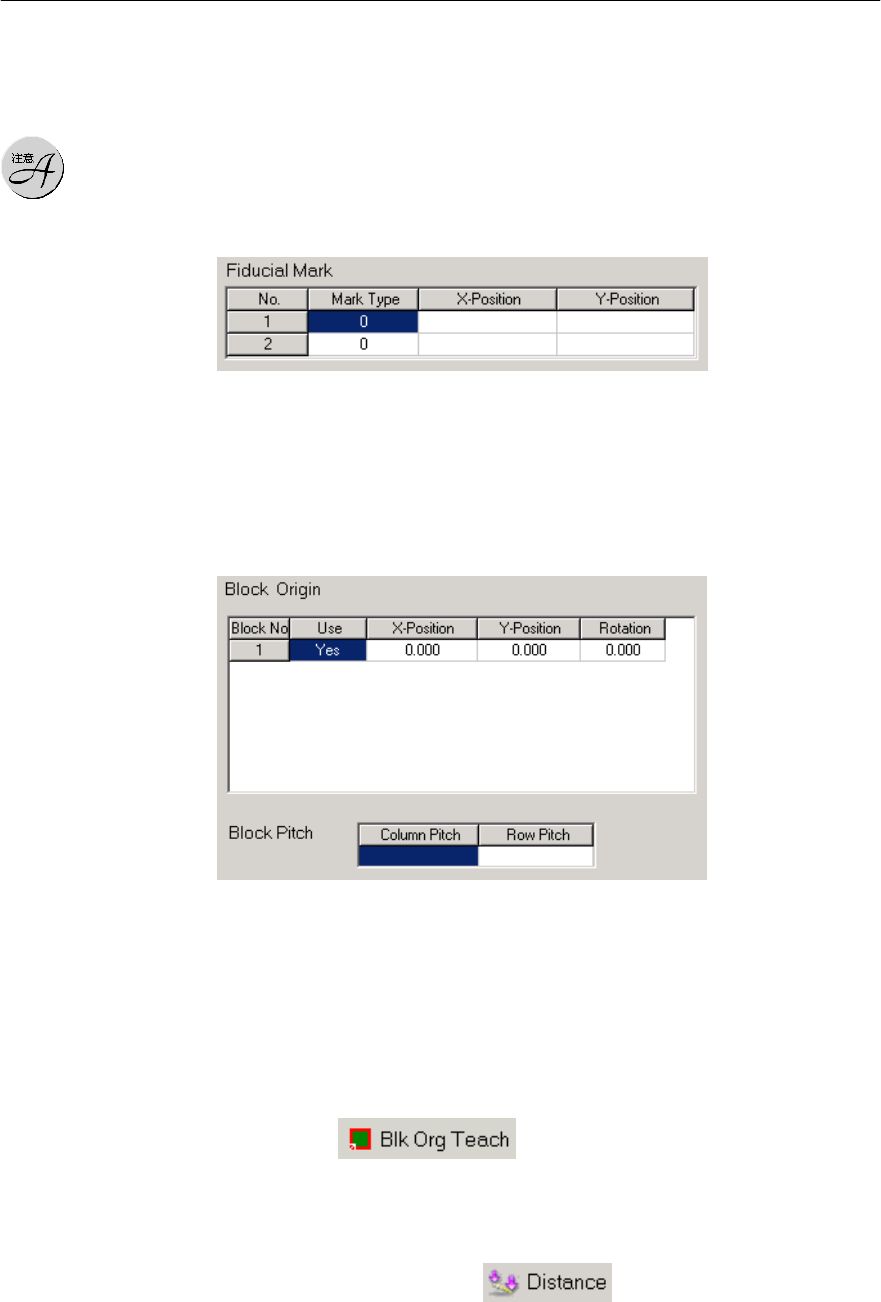

Fiducial Mark(基准标记)是输入Mark data(标记数据)的窗口。
•
Mark DB(标记数据) :在Fiducial Mark输入窗口输入后，赋予标记DB编号。
•
X,Y Position : 要使用2个标记，这是各自的标记坐标值(摄像头teaching)
Block Origin(Block原点)用于Block所存在的PWB，输入Block的原点信息，存在多个Blo
ck的PWB时，输入相关Block的原点。
•
Use : Block的作业与否( Yes : 作业, No : Skip )
•
X,Y, Rotation : 是各Block的pitch值， Matrix通过Block Pitch自动进行输入，但是 N
on-matrix时，应当通过摄像头进行Teaching（输入坐标）。
通过主画面的 图符进行Teaching。
* Block Pitch(Block间距) : Block Type为Matrix时使用，这是X及Y方向上的各个
Block pitch值。使用画面上的
(距离测量)图符，用2 point(两点)Teachin
g，以Column & Row(横向纵向的间隔距离)的Pitch进行输入。
Mx Series
Manual
1-22
输入Fiducial Mark D
B (基准数据)
输入Fiducial Mark DB (基准数据)
-输入要使用的Fiducial Mark DB。
选择主画面的Fiducial Icon(基准图符)。
图1-19 Fiducial Information(基准信息)主窗口 >
Fiducial Mark(基准标记)有以下两种方式。 (基本方式)
•
General Fiducial Mark(普通形状) : 是一般的标记形式(Circle: 圆形等)。
•
Line Fiducial Mark(带子状) :是线形的普通标记形式。
( line-circle, line-rectangle)
PAD(焊盘) Mark是把PWB内部的PAD作为标记使用时使用。这个标记目前不使用。
Through Hole(过孔)是普通标记不在PWB中存在时使用，把PWB内的Hole作为 Fiducial
Mark来使用。
* 输入顺序
选择标记(General或Through)
→
ADD(新的)
→
选择Inspect(检查)
→
选择Real或Ge
ometric
→
调整识别Window box (检查窗口)的大小
→
OK
→
选择Close Icon选择
用主窗口的Mark DB编号。
ADD : 所选择的 DB 注册
Remove : 删除已注册 DB
第
1
章
开始程序
1-23

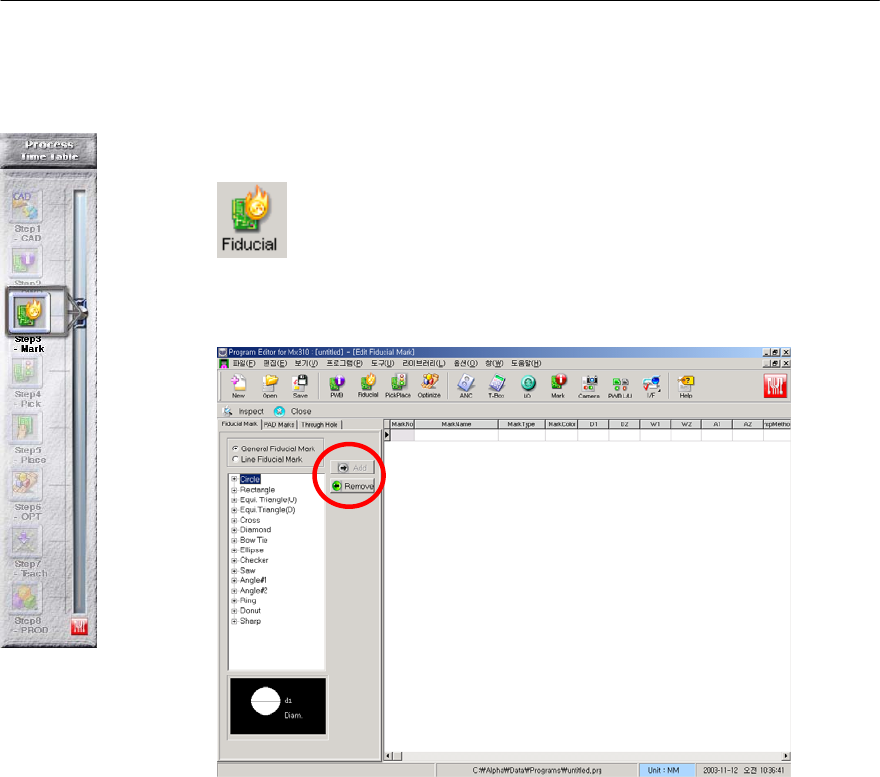

图1-20 选择Fiducial Mark (基准标记) >
各自的标记形式有White(白色)和Black(黑色)，根据PWB内部标记的颜色选择后，进行AD
D(注册)及Remove(取消注册)。
在
Fiducial Mark (基准标记)窗口选择Inspect Icon(检查)，并对Mark进行检查。

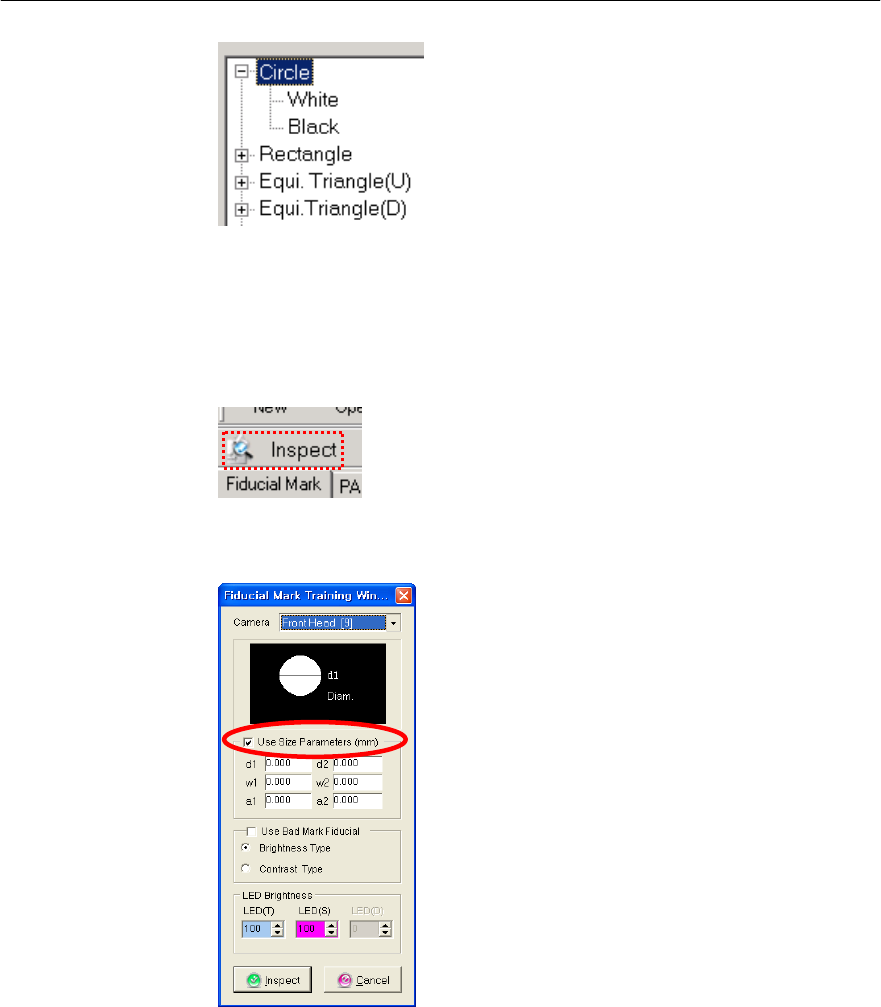

图1-21 选择₩Geometric及Real功能>
Use Size Parameters (使用尺寸参数)决定用Real方式还是用Geometric方式进行Fiducia
l Mar
k
检查。
•
不选择Use Size : 以Real(面积)方式使用。
顺序 : 不选择Use Size
>
选择9号摄像头
>
OK
•
选择Use Size :使用Geometric(形像)方式
顺序 : 选择Use Size
>
选择9号摄像头
>
输入标记Size (d1,d2等)
>
OK
Use Bad Fiducial Mark(使用扣分标记)设置Bad Fiducial Mark的使用与否。
Use Bad Fiducial Mar
k
在使用Bad Mark功能时选择，因为一般不选择Use Size，使用B
ad mar
k
时自动对Mark大小进行测量。
