Mx Series Manual 1-36 图1 - 3 2 新部件添加窗 口 -BGA> Columns 这是横向（行）球 ( B a l l ) 的最大个数 。 Rows 这是纵向（列）球的最大个数 。 Pitch X 横向球与球之间的距离 。 Pitch Y 纵向球与球之间的间离 。 Diameter (D) 这是 Ball （球形）的直径 。 Ball Hei ght(H) 这是 Ball （球形）的高度 。 Missi …
第
1
章
开始程序
1-35
[AEC(铝电解电容器)时]
[部件为BGA(Ball grid array) 时]
Lead Length
Lead Width
Pitch of Y
Pitch of X
Diameter
Mx Series
Manual
1-36

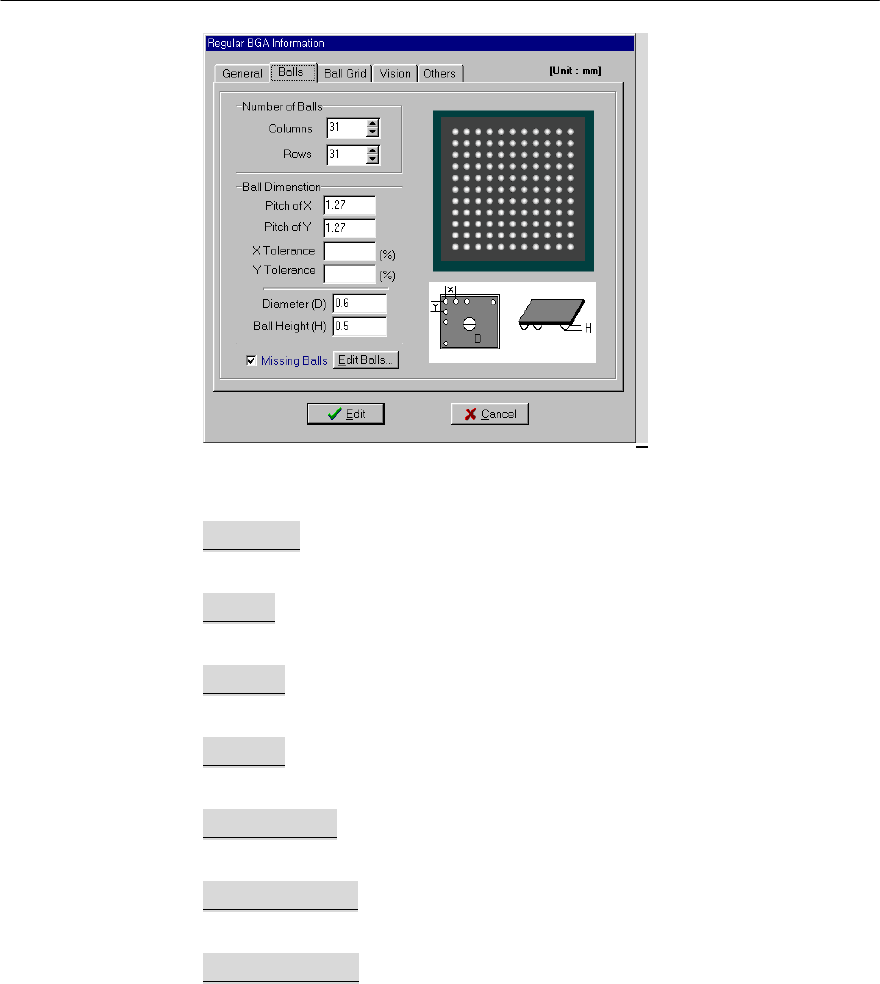

图1-32 新部件添加窗口-BGA>
Columns
这是横向（行）球(Ball)的最大个数。
Rows
这是纵向（列）球的最大个数。
Pitch X
横向球与球之间的距离。
Pitch Y
纵向球与球之间的间离。
Diameter(D)
这是Ball（球形）的直径。
Ball Height(H)
这是Ball（球形）的高度。
Missing Balls
这是对于球信息的编辑功能。
如果球在横/纵向的所有行、列中没有完全填满，应当设置Missi
ng Balls(一部分球不存在)项目，并利用旁边的Edit Balls按钮，
对球信息进行编辑。。
第
1
章
开始程序
1-37

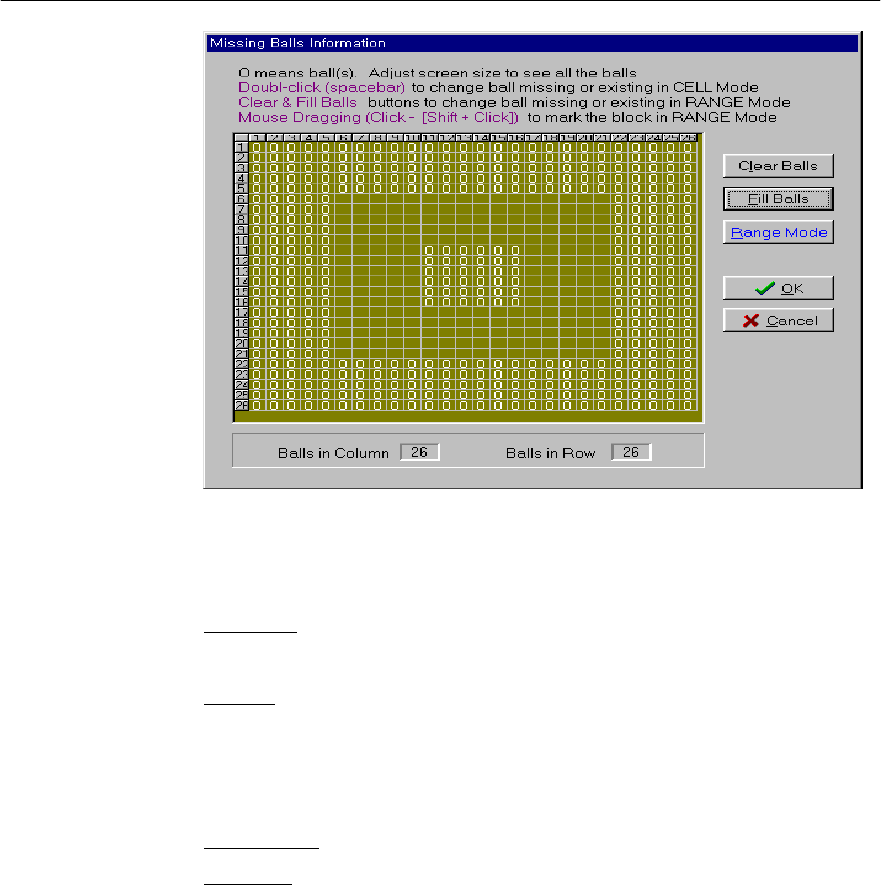

这是BGA(Ball grid array)球信息的编辑画面。
用‘0’表示的部分是有球的部分。
Clear Balls
清除存在于选择领域内的球。
Fill Balls
添加选择领域的球。
转换球编辑模式。
Range Mode按住鼠标后拖动，就可以选择领域。
Cell Mode可以分别编辑各个球。
