第 1 章 开始程序 1-37 这是 BGA(Ball grid array) 球 信息的编辑画面。 用 ‘0’ 表示的部分是有球的部分 。 Clear Balls 清除存在于选择领域 内的球。 Fill Balls 添加选择领域的球。 转换球编辑模式。 Range Mode 按住鼠标后拖动，就 可以选择领域。 Cell Mode 可以分别编辑各个球。
Mx Series
Manual
1-36
图1-32 新部件添加窗口-BGA>
Columns
这是横向（行）球(Ball)的最大个数。
Rows
这是纵向（列）球的最大个数。
Pitch X
横向球与球之间的距离。
Pitch Y
纵向球与球之间的间离。
Diameter(D)
这是Ball（球形）的直径。
Ball Height(H)
这是Ball（球形）的高度。
Missing Balls
这是对于球信息的编辑功能。
如果球在横/纵向的所有行、列中没有完全填满，应当设置Missi
ng Balls(一部分球不存在)项目，并利用旁边的Edit Balls按钮，
对球信息进行编辑。。
第
1
章
开始程序
1-37
这是BGA(Ball grid array)球信息的编辑画面。
用‘0’表示的部分是有球的部分。
Clear Balls
清除存在于选择领域内的球。
Fill Balls
添加选择领域的球。
转换球编辑模式。
Range Mode按住鼠标后拖动，就可以选择领域。
Cell Mode可以分别编辑各个球。
Mx Series
Manual
1-38
Centering (标准检查)
这是在整个BGA部件的全部Ball中，只检查4面外围球中的1行
（列）的功能。
L
L
e
e
a
a
d
d
S
S
p
p
a
a
c
c
i
i
n
n
g
g
T
T
o
o
l
l
e
e
r
r
a
a
n
n
c
c
e
e
(
(
球
球
间
间
距
距
公
公
差
差
)
)
这是对BGA的所有部件Ball进行检查的功能。
B
B
e
e
s
s
t
t
F
F
i
i
t
t
t
t
i
i
n
n
g
g
这是对BGA的所有部件Ball进行检查的功能。

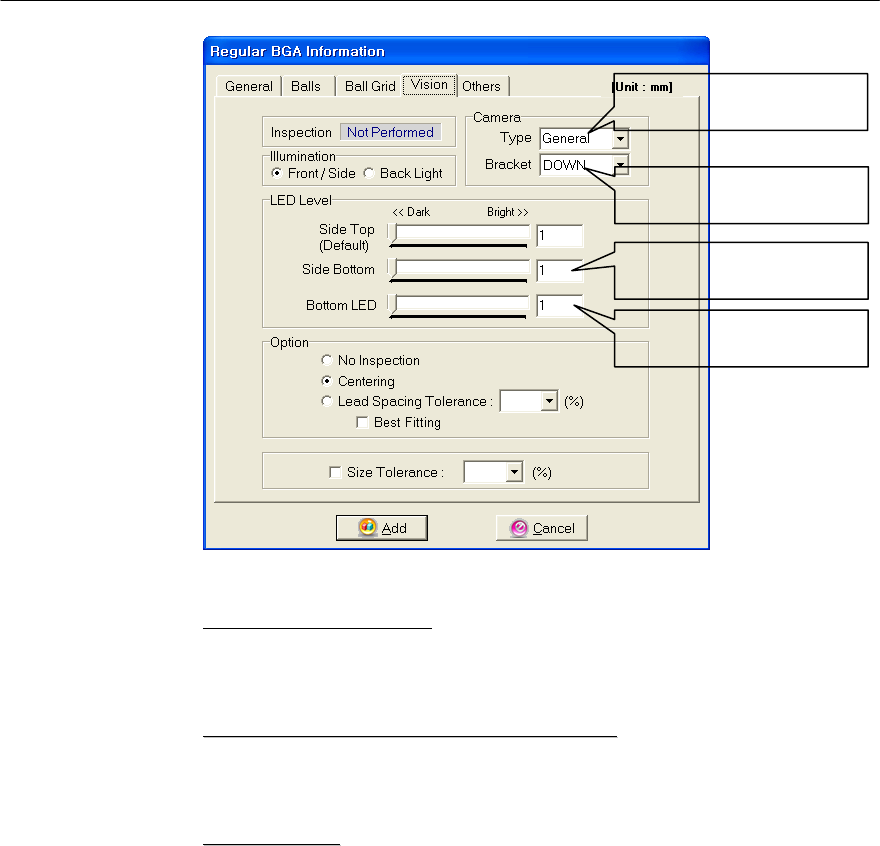

检查用摄像头选择窗口
检查时的照明选择窗口
下部照明选择窗口
侧面照明选择窗口
