[部件为Odd Shape(特异形状)时]

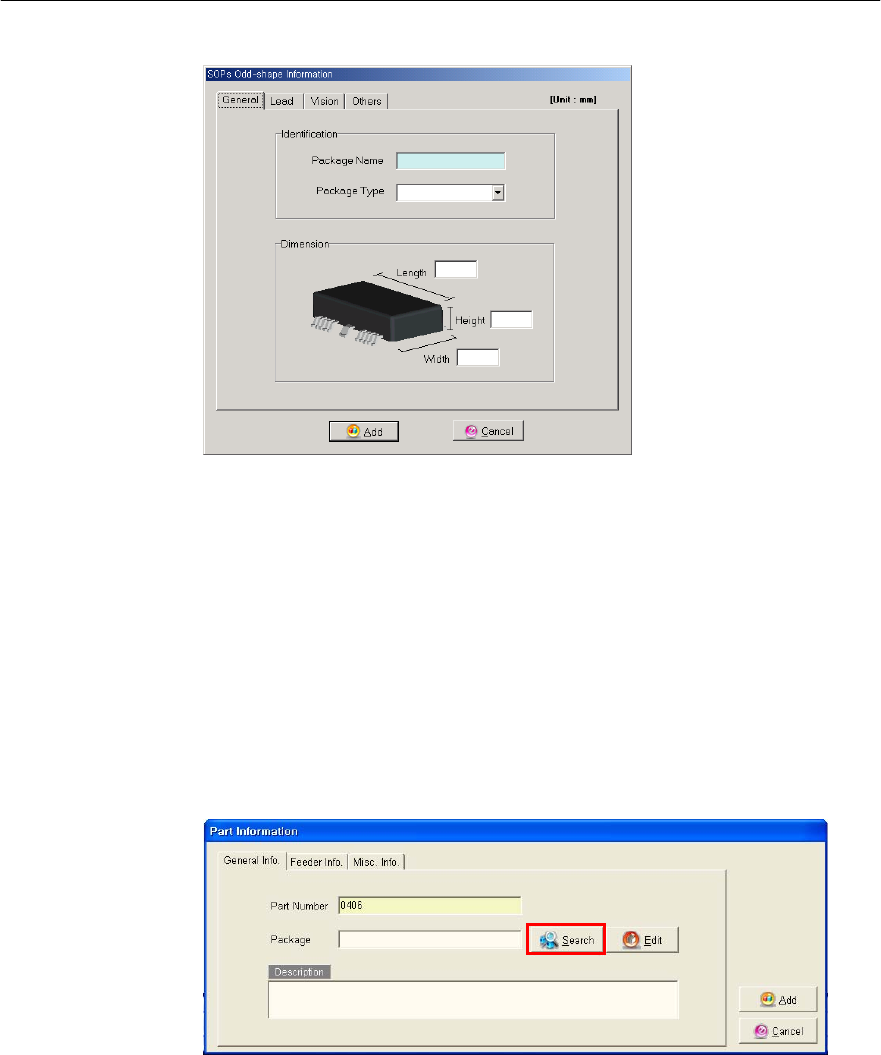

图1-33 新部件添加窗口-Odd Shape(特异形状)>
•
General Tab(普通) : 输入部件名称或外围size。
•
Lead Tab(引线) : 输入部件的lead data。
•
Vision Tab(检查) : 进行与摄影或照明有关的设置。
•
Others Tab(其它) : 设置轴速度或Pick & Place时的延迟时间及喷嘴。
结束新部件的注册后，通过Part information/General/Package窗口进行DB注册
后即可使用。
Mx Series
Manual
1-40
设置其它Part Information(部件信息)
在Part Information(部件信息)窗口选择 Feeder Info Tab(供料器信息)。
图1-34 注册Feeder type , Reel type >
注册已注册Package(封装-种类)的Feeder Type (供料器种类)等各种Data (数
据)。
•
Feeder type (供料器种类) : 有8 ~ 56mm、TF (盘式)、Shuttle (梭式)等，可
选择相关部件的type
•
Reel type (卷轴种类) : 选择Paper (纸)、 Embossed (模压加工)、Adhesive
(粘接) 。
•
Feeder ID (识别供料器的固有编号) : 在Tray (盘式)、Stick (杆式)、 Shuttle
(梭式)供料器中使用，这是传送部件托盘信息的功能。
•
Edit (盘信息编辑器) :这是制作部件拖盘信息的功能（排列）。
•
Pickup Angle (拾取角度) : 拾取部件后，向Vision摄像头移动之前，按照检查角
度旋转部件后，移到摄像头进行检查。
•
Feed Delay (拾取延迟) : Head向供料器位置移动后为进行pickup，降下Z轴之
前的等待时间（主要用于8mm以上的大供料器)
♣
Pick Delay (拾取延迟时间)值
8mm : 5ms , 12mm : 30 ~ 50ms
16mm : 30 ~ 50ms , 24mm : 50 ~ 100ms
32mm : 100 ~ 300ms, 44mm : 300 ~ 700ms
56mm : 500 ~ 1000ms
•
Pick Retry (拾取反复次数) : 发生部件Error时，设置再拾取的次数。
第
1
章
开始程序
1-41
有关Speed & Time
(Pick, Blow, Place
的内容，请参照其它
的Data table。
图1-35 Misc. Info Tab(速度，延迟时间及其它信息窗口)功能 >
Misc. Info 中注册已注册的Package移动速度及时间等。
•
XYZR Speed (轴速度) : 设置Pick&Place时的 X,Y,Z,R 轴速度。
•
Pick time : 拾取时， 从Head Z轴Down（降下）后到Up（上升）为止的等待
时间。
•
Blow Off time : 贴装部件时，Z轴Down后，为破坏Suction所需要的时间。
•
Place time : Blow运行以后，为使作业稳定而等待的时间。
[Feeder Type为Tray (盘式)时]
1. Feeder type (供料器种类) : 选择TF (盘式供料器)
2. Edi t(盘信息编辑器) : 部件的Tray信息 (输入Tray ID 、 Pocket X,Y-行列数
、Pitch (间距) X,Y 、Reference (第一个部件拾取位置)
3. Feeder ID (供料器固有编号) : 把已输入的部件Tray (盘)信息同Part Number
连接的功能
1
2
3
