Mx Series Manual 1-46 Tray X-Pitch , Y-Pitch 输入方法 选择 第一个部件 横向基准 纵 向 基 准 实施Teaching 双击 Program Editor 的相应 位置 ( 图中的 Yes ) 后，把设备的摄像头移 到照片上的 Teaching 位置， 然后实施两 个位置的teach。
第
1
章
开始程序
1-45

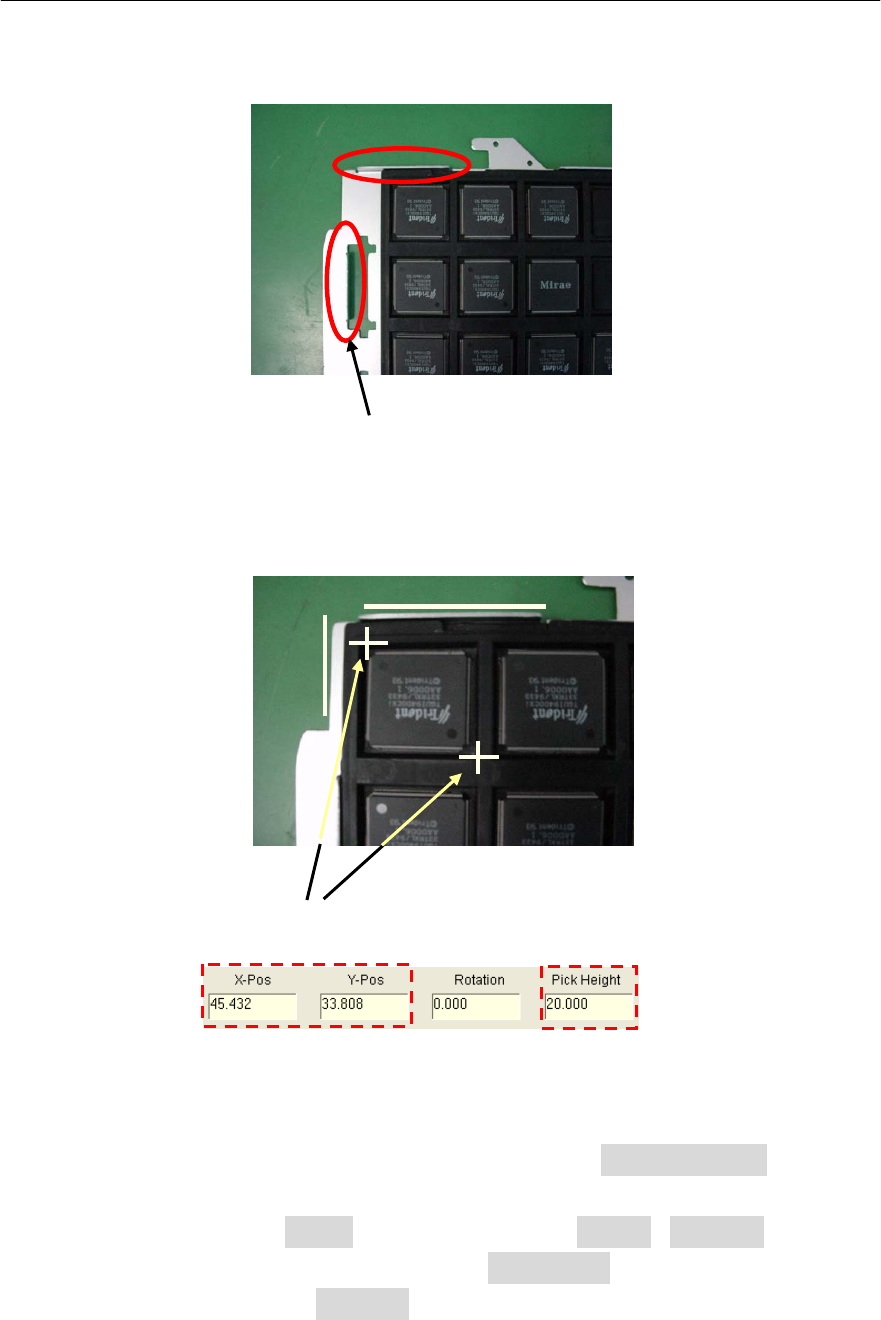

Reference X , Y , Z 输入方法
在部件托板的红色位置固定部件Tray。
1. 对通过I/O control输出的Tray左侧下端的部件，接通（ON）Head Camera
后，使用Teaching Box移动Camera，然后使用2 point teaching，如上图所示输
入2个坐标值，结果Data就会自动输入到Reference X,Y(拾取位置)里。
2. 这次把精密Z轴降到部件的上面，使之接触喷嘴下端及部件的上面，然后在Mr T
erminal中打小文字pp1，就会出来PZ(精密Head)轴的当前值，接着把该值输入进Z
轴值，然后按DOOR按钮，把XY轴送到等待位置。
( Pickup Z轴高度值的输入方法)
第一个部件
横向基准
纵
向
基
准
实施2 Point(两点) Teaching
基准位置
1
2
Mx Series
Manual
1-46

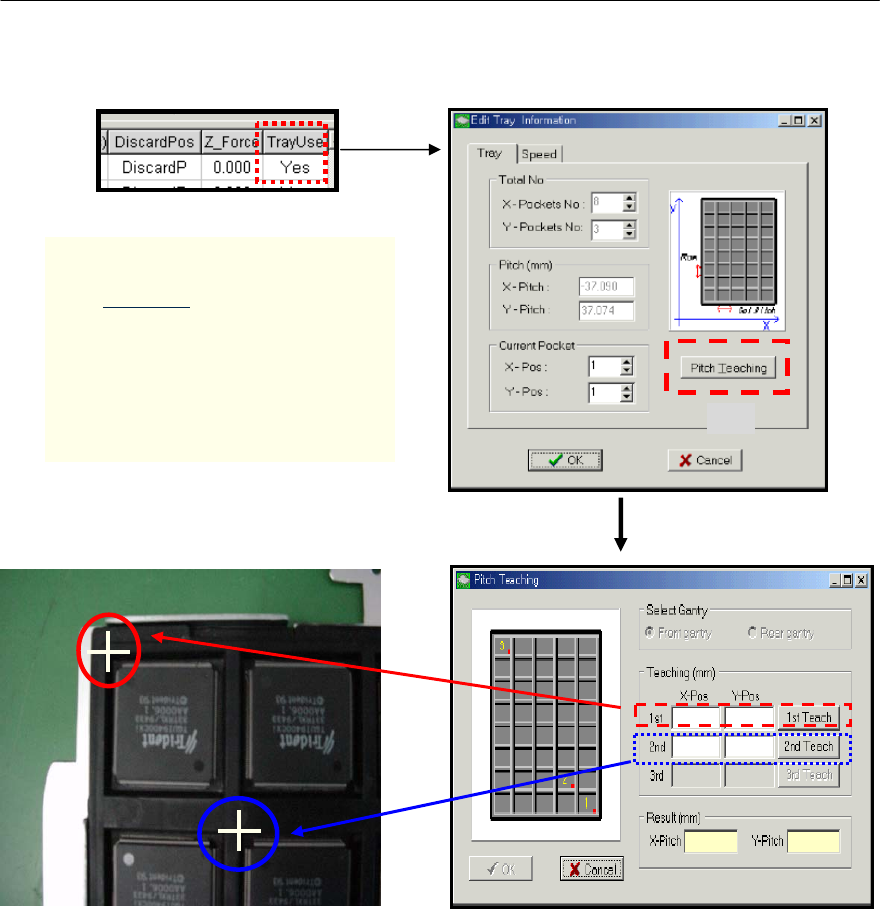

Tray X-Pitch , Y-Pitch输入方法
选择
第一个部件
横向基准
纵
向
基
准
实施Teaching
双击Program Editor的相应
位置(图中的Yes)后，把设备的摄像头移
到照片上的Teaching位置，然后实施两
个位置的teach。
第
1
章
开始程序
1-47

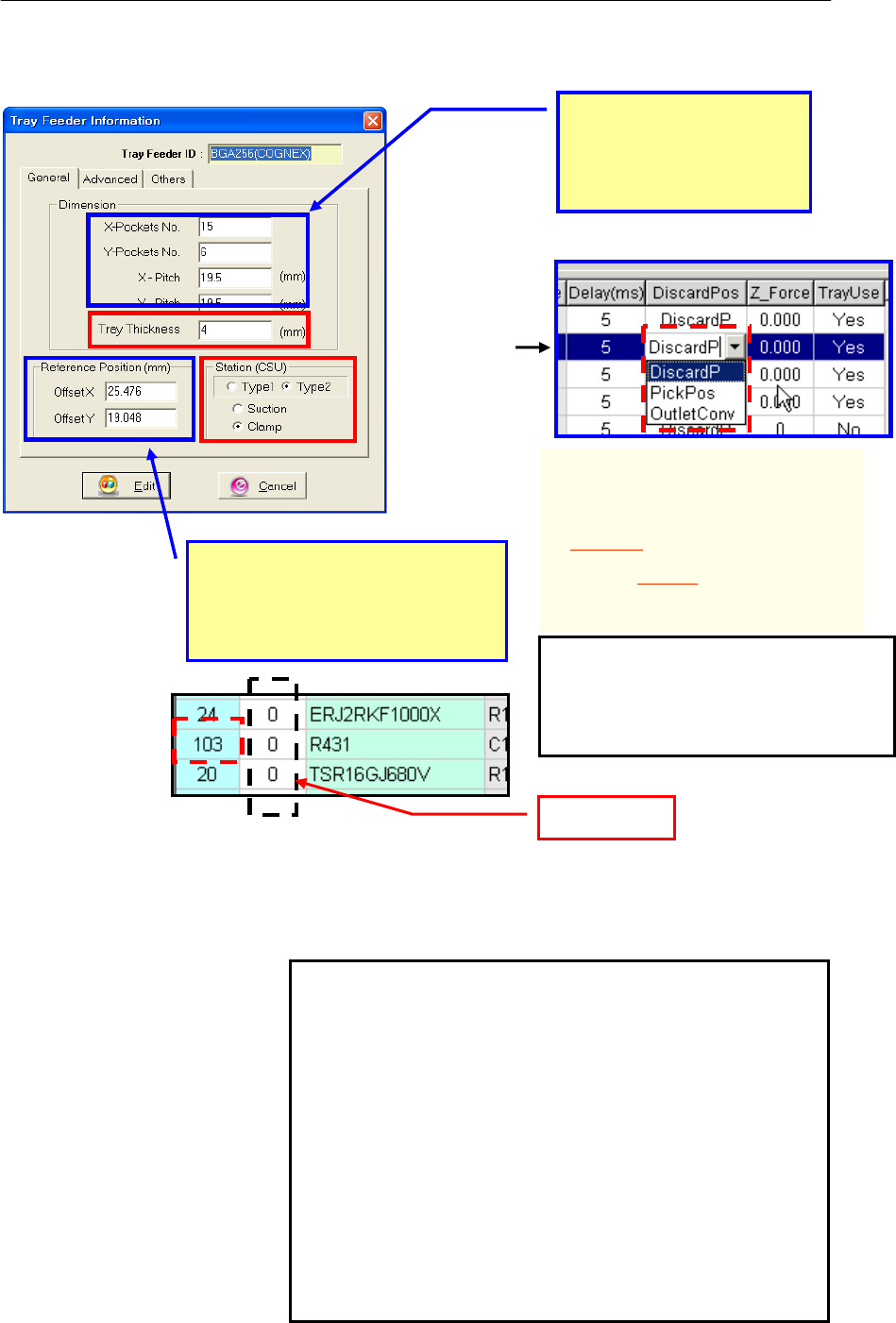

最后，与Tray Feeder相同的Part Number要设置
NEXT Feeder (连接多个部件Tray，最大限度地减少部
件的更换次数)
TSU
用
TSU用
Tray Feeder用
Tray Feeder
用
确认相关部分，就已被输入实
施Teaching的部分.
(X , Y Pitch)
确认相关部分，就已被输入实施Teach
ing的部分，( Reference X,Y )
确认Program Editor画面的相关部分，
TF&TSU的发生部件Error时的抛弃位置
为Pick Pos（请一定要确认）使用异型
供料器时为Discard
。
DiscardP : 8 ~ 56mm Feeder, Stick
PickPos : Tray feeder , Shuttle
Outlet Conv : 使用Shuttle
NEXT Feeder
例 ) 如果设置为
Feeder No Next Feeder No
103 104
104 105
105 106
106 0
那么，103号Tray部件全部耗尽后，自动到104 tray进行作
业，最后消耗完106号时，应输入0，全部更换103 ~ 106号
耗尽的部件。
