第
1
章
开始程序
1-49
输入Place Data
(贴装数据)
输入Place Date(贴装数据)
这是不使用CAD Conversion (辅助设计文件的转换)时，直接输入Place Date (贴装
数据)的步骤。如果使用CAD Conversion，也可以过渡到下一章的数据检查部分。
在主画面上选择 Pick & Place (拾取 & 贴装)图符。
选择下端的Place Data (贴装数据) Tab。
对Place Data (贴装数据) Tab各项目说明如下。
•
Locate ID (部件的固有编号) : 表示各个Place坐标名称。
•
Part Number (部件编号) : 是要在坐标上Place的部件名称，在Pick Data Tab
中输入，在各自的Locate ID中选择。
•
X,Y, Rotation (角度) : 表示各贴装部件的坐标值。
•
Usage (贴装与否) : 表示各Locate ID的贴装与否 (yes :贴装 , No : 不贴装)
•
XYTable : 设置是否使用Front(前面), Rear(后面)。
•
MarkUse (个别识别标记的使用与否) : 设置是否使用Component Fiducial Mar
k。
♣
输入Data的顺序
用鼠标器选择Locate ID > 选择键盘的
↓
键
>
输入Locate ID名称 > 选择OK
Mx Series
Manual
1-50
图1-36 Locate ID输入窗口 >
图1-37 Locate ID输入结果>
输入Locate ID后，为输入部件的位置值，进行Teaching。
进行Teaching时，把设备的Teaching camera(Head摄像头)移到Teaching位置后进
行，其方式有以下两种：
•
1pt teach (一点输入方式) : 对部件的中心直接进行Teaching。
•
2pt teach (两点输入方式) : 对部件外围的两点沿对角线方向进行Teaching（抽
出中间值）
以1pt或2pt Teaching方式输入相关PWB的Locate ID位置。
图1-38 1pt teaching画面>
Teaching方法是，移动相关坐标 -> 选择Camera -> “OK”
第
1
章
开始程序
1-51

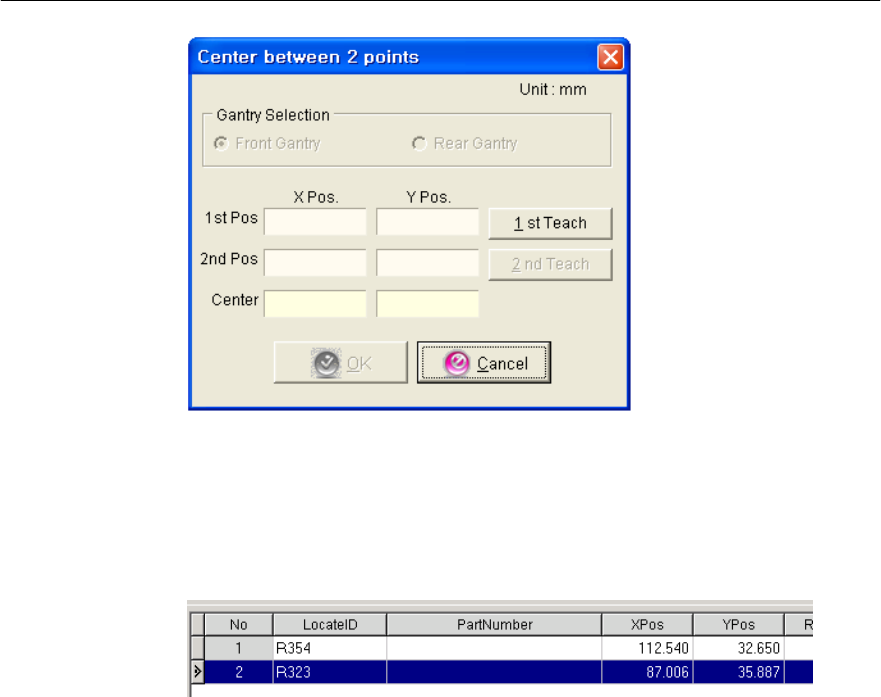

图1-39 2pt teaching(两点输入画面>
Teaching方法是：移动第一个相关坐标->选择 1
st
teach ->移动第二个相关坐
标-> 选择2
nd
teach -> “OK”
图1-40 Teaching结果画面>
显示(Display)Teaching结束后被输入的坐标值。按照各个坐标，分别输入Rotation
值。 (贴装角度是，从上面看PCB时，把沿–方向旋转时的角度看成+角度)
