数据检查

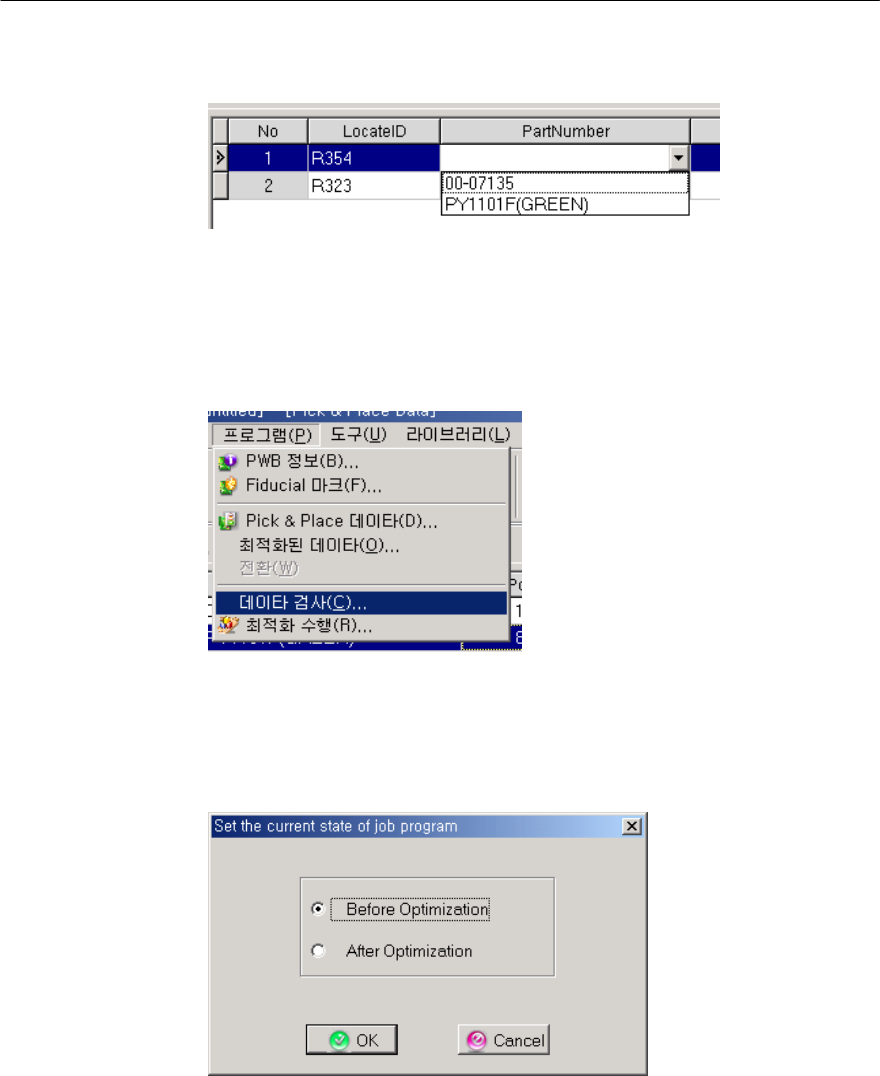

图1-41 Locate ID与Part Number的连接>
已注册的Pick data(拾取数据)的部件，要在Place data(贴装数据) Table的 Part
Number中选择，并同Locate ID进行连接。
图1-42 数据检查功能>
通过主画面窗口的程序/数据检查，检查用户编制的Data。
图1-43 选择数据检查方式>
数据检查方式有以下两种。
•
Before Optimization : 检查初优化之前的Data。
•
After Optimization : 检查初优化之后的结果值。
第
1
章
开始程序
1-53

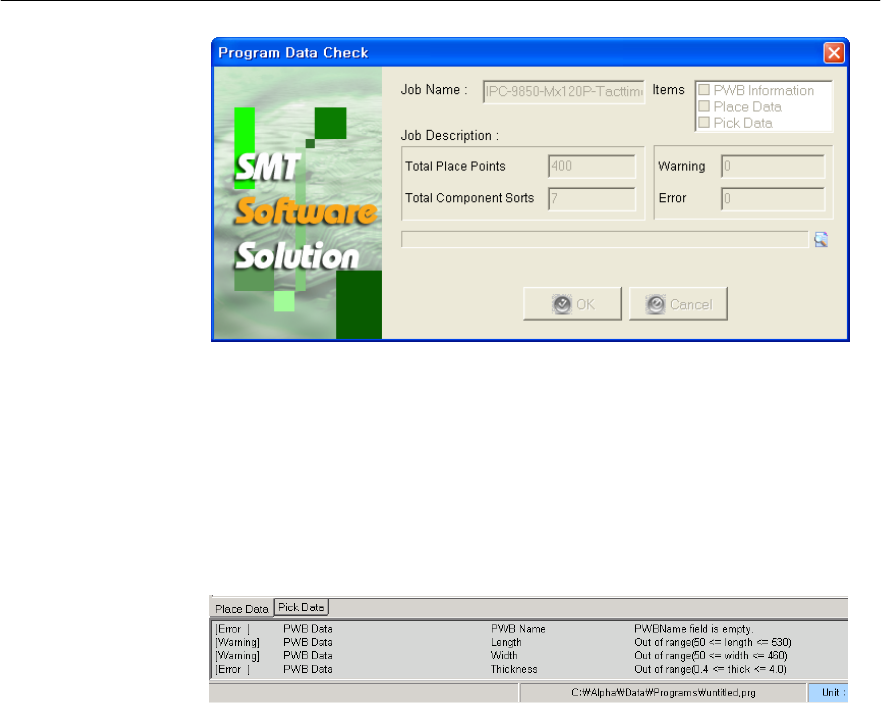

图1-44 数据检查进行画面>
数据检查的结果显示如下信息。
•
Warming(告知) : 不属于严重的缺陷，设备可以Running时显示。
•
Error(缺陷) : 因为存在严重的缺陷，设备无法Running（生产），一定要加以解
决。
图1-45 数据检查结果Error窗口>
如果Error窗口中显示 “ 0 ”以外的数字，就应该按Cancel(取消)解除后，双击下面
Error窗口的各个Error tab，使画面自动地移动至该Error位置，这时可以解决所发
生的各个问题。解决问题之后重新进行数据检查，如果没有问题，就要选择主画面
窗口的 “Optimize (最优化)”，进行最优化过程。
Mx Series
Manual
1-54
Optimize
(最优化)
Line Optimizer(Line最优化)
实行Line最优化时，在Offline Editor (脱机编辑器)中，从Optimizer (最优化)菜单
中选择个别Line或个别贴片机，实行Line最优化或贴片机最优化。

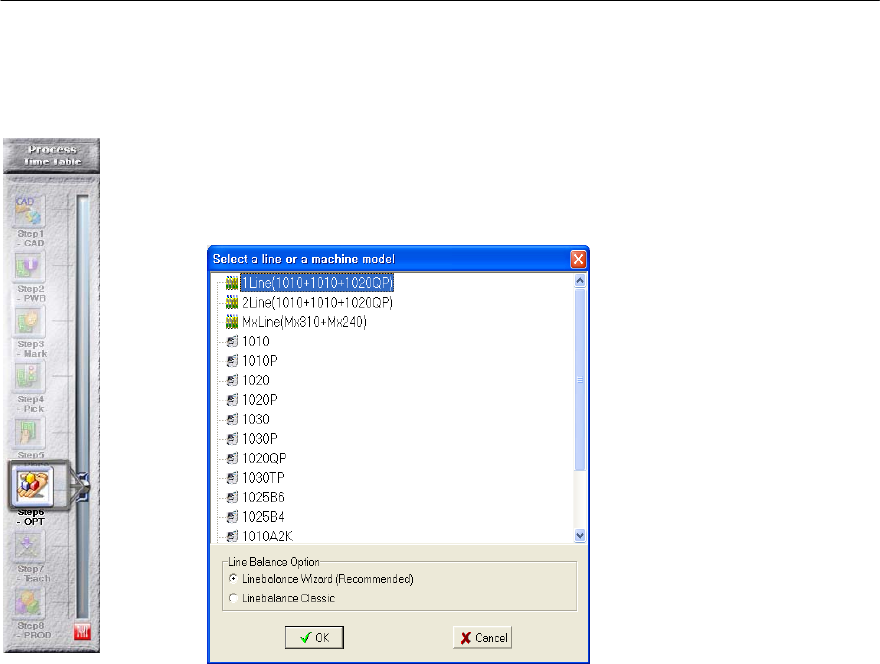

图1-46 Line选择画面>
Line最优化采用向导形式，用户在各个阶段按照设备分别进行设置，就可以实行自
己所希望的Line最优化。
- 第一阶段: 想要把Supply Type(部件分配)调配给个别设备时选择。
- 第二阶段 : 想要把Nozzle Type(喷嘴分配)调配给个别设备时选择。
- 第三阶段 : 想要把Feeder Type(供料器分配)调配给个别设备时选择。
- 第四阶段: 想要把Package Type(封装分配)调配给个别设备器时选择。
- 第五阶段 : 想要把Package Size(封装大小分配)调配给个别设备时选择。
- 第六阶段 : 想要把贴装点以百分比调配给个别设备时选择。
在各个阶段的使用方法如下。
