MX系列中文说明书 - 第78页
第 1 章 开始程序 1-61 1. 如下图所示，在想要 分配的 ANC hole( 孔 ) 上点 击（ click ）鼠标器，便显 示 （ display ）可分配的 Nozzle Type 。 2. 在该 ANC hole 上点击自己想要的 Nozzle Type ，进行设置。 图 1-54 Nozzle Prese t （喷嘴预置）窗口 > • 设置最大喷嘴 数量 : 对于各个种类的喷嘴 ，可以设置能够使用的喷嘴 数量。如下…
Mx Series
Manual
1-60

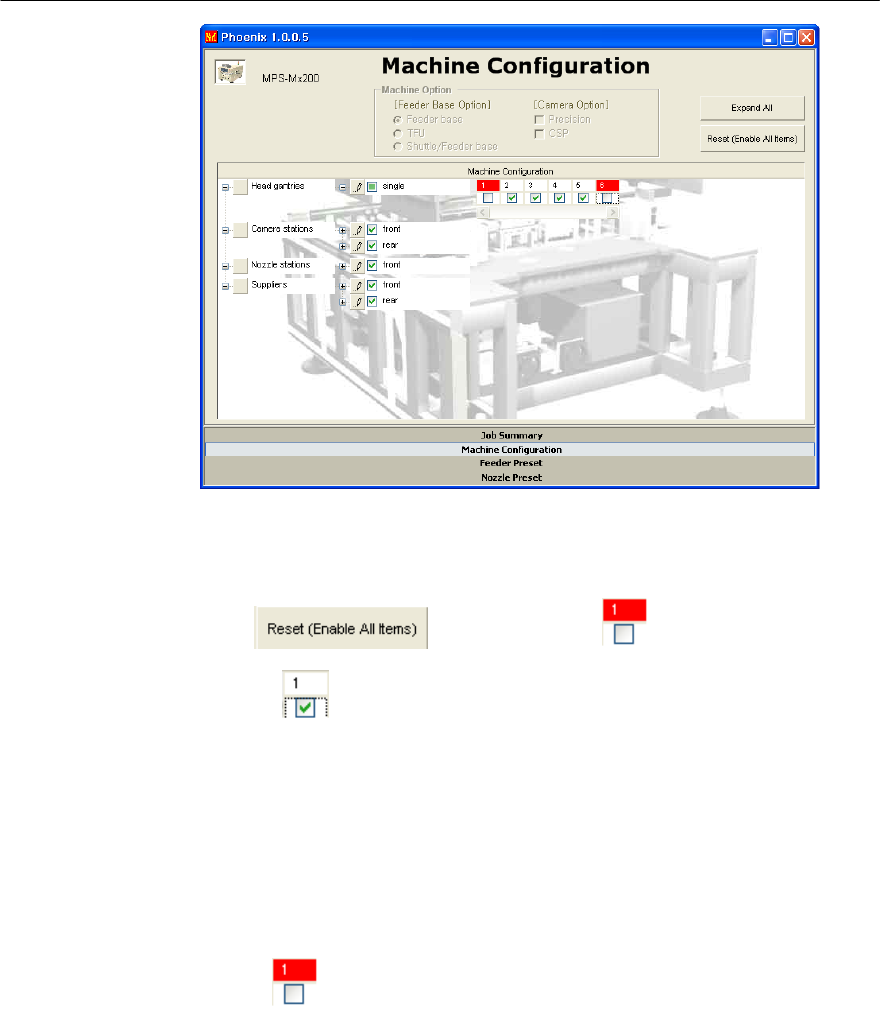

图1-53 Machine Configuration设置窗口的使用设置及解除>
•
Reset按钮 :
如果按 按钮，以前设置为 不使用的所有构成要素立即
初始化为 使用。
(注意 !)
Machine Configuration窗口中设置的事项属于程序结束时也能保存的信息，以后实
行最优化时将被设置（Setting）为基本值。如果在一部分构成要素处于Off的状态下
实行最优化，就会对Head的使用、供料器的配置、喷嘴更换等方面产生影响，无法
得到最佳结果，因此最好要尽可能避免设置。
•
设置为 (不使用)的构成要素的确认:
因为在Machine Configuration窗口设置的构成要素很多，所以要想掌握所有要素的
设置事项并不容易。搞错的事项要纠正，或用Reset(解除)按钮实行初始化。
- Nozzle Preset
指定把喷嘴配置在用户指定的任意的ANC hole上。
(如果用户没有设置，便通过最优化求出最佳的喷嘴数量和位置，自动进行配置。)
•
设置方法 :
第
1
章
开始程序
1-61

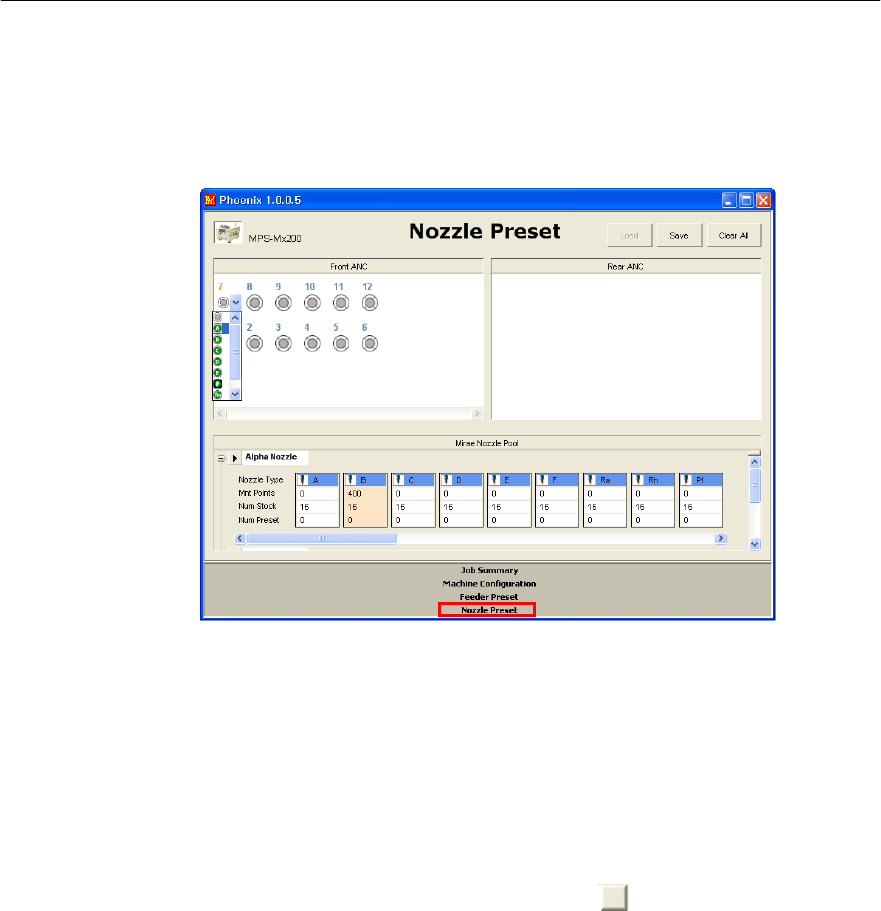

1.
如下图所示，在想要分配的ANC hole(孔)上点击（click）鼠标器，便显示
（display）可分配的Nozzle Type。
2.
在该ANC hole上点击自己想要的Nozzle Type，进行设置。
图1-54 Nozzle Preset （喷嘴预置）窗口>
•

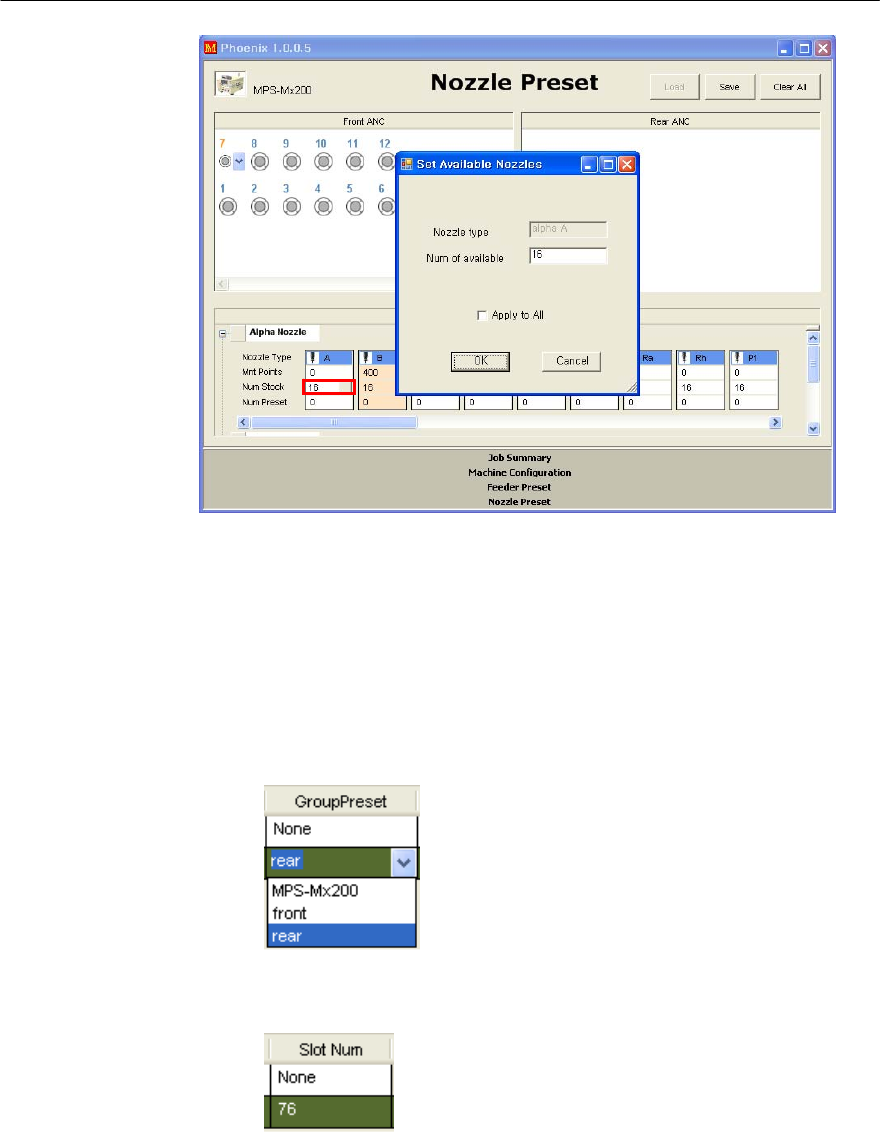

设置最大喷嘴数量 :
对于各个种类的喷嘴，可以设置能够使用的喷嘴数量。如下图所示，在喷嘴信息窗
口，向相关喷嘴Num Stock拿去Mouse Point， 便被激活，这时再点击它，如下
面所示，随即显示出设置最大喷嘴数量的窗口。
Mx Series
Manual
1-62
- Feeder Preset(指定供料器的分配) :
指定把供料器配置在用户指定的任意的槽（Slot）里。
(如果用户没有设置，便通过优化求出最佳的供料器数量和配置位置，自动进行配
置。)
•
设置方法 :
1.
在GroupPreset中，决定RearFedderBase/ FrontFeederBase
2.
在SlotNum输入要分配的Feeder num。
