Optimize(最优化)后的ProgramEditor
了解一下Optimize(最优化)结束后发生变化的主画面构成。
[Edit(编辑、修改)菜单]
剪切（Cut）
把拟进行作业的Index(序次)向其它地方移动时使用，Cut(剪切)总是和Paste(粘贴)一
起使用。
复制 (Copy)
这是复制用户选择的作业Index的功能，Copy(复制)要和Paste(粘贴)一起使用。
粘贴 (Paste)
这是在Cut(剪切)或Copy(复制)中使用的功能，是粘贴经过剪切或复制的数据的功
能。
删除
这是删除用户所选择的Index的功能。
查找
这是用Find（搜索）输入用户要找的数据时自动搜索的功能。
Mx Series
Manual
1-66

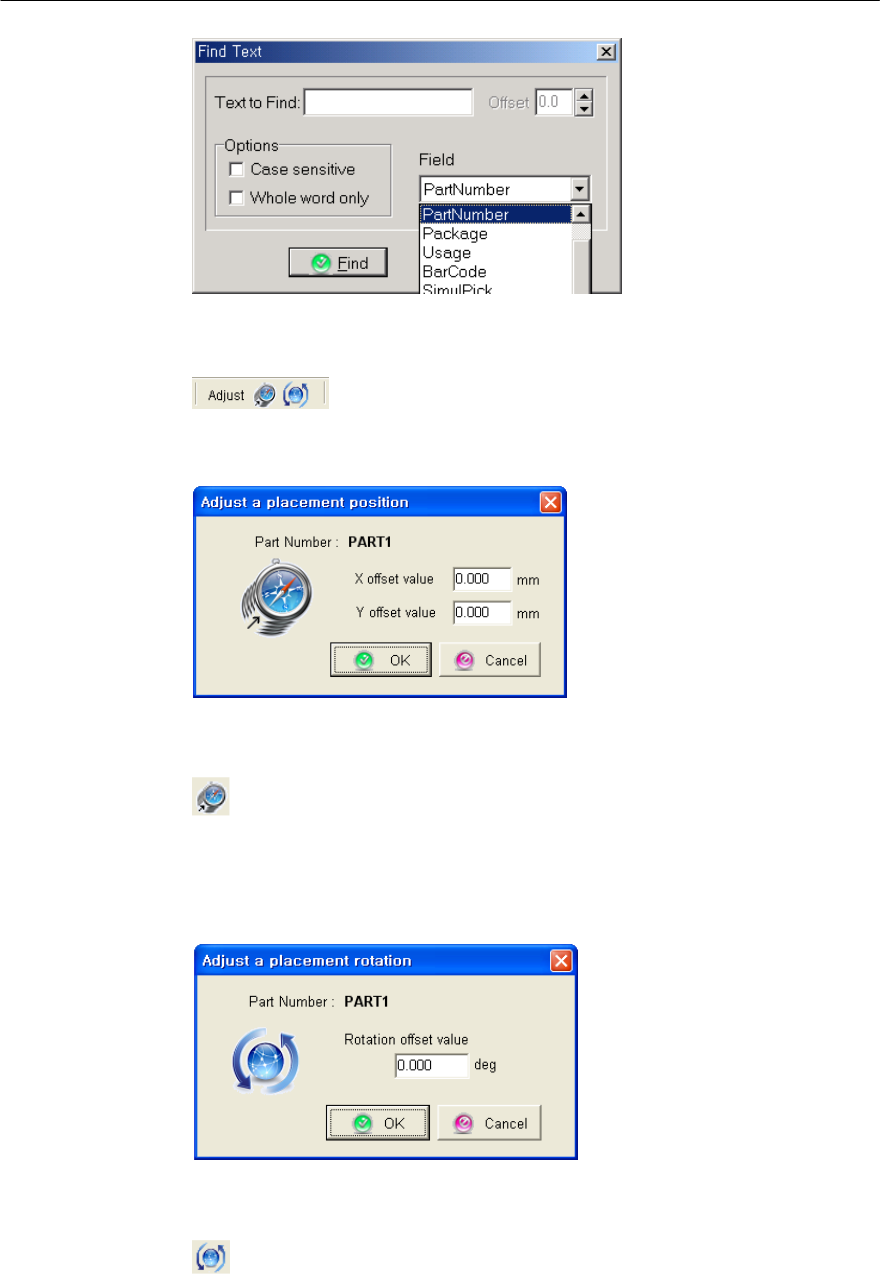

图1-57Find(搜索)功能>
对Adjust(调整)菜单加以说明。
图1-58 Adjust Position(坐标修改)功能>
: 这是Adjust position(坐标修改)功能，把贴装位置，即X, Y位置，利用相同的
Offset，能够同时修改1个或多个X , Y位置。使用条件主要是在移动对象同时发生错
误时使用。
图1-59 Adjust rotation(角度修改) 功能>
: 这是Adjust rotation(角度修改)功能，利用相同的Offset同时修改1个或多个贴
装位置的R值时使用。
第
1
章
开始程序
1-67
[Place Data Tab]
•
Index (顺序号) : 这是Place data tab的作业point数，如果有300个point，那么
index也记录1 ~ 300。
•
Step (步) : 为使Front & Rear Gentry对部件进行Pick&Place而设置的移动次数。
•
Use (使用与否) : 表示相关作业Point是否进行作业。Yes : 做作业，, No : 不做作
业。
•
PickOrd (拾取顺序) : 在Feeder中，拾取部件时Head之间的顺序。
•
Camera (检查用摄像头) : 表示为识别部件而使用的Camera。
•
CamPos (检查位置) : 用Vision检查部件时的部件检查位置。Side是指在一个模块
中检查2个喷嘴的情况，Center是指在一个Camera中检查一个喷嘴。（使用chip
部件，异型部件时增加意义)
•
NzNo (喷嘴编号) : 是Nozzle No。 system setup的ANC Setting状态Nozzle的
各Hole编号
•
NzType (喷嘴种类) : 表示在ANC中设置的与NzzNo相对应的喷嘴Type。
•
Mark (个别标记的使用与否) : 这是Component Fiducial功能，进行精度高的部件
作业时，可以识别作业部件坐标周围的Mark，提高部件作业精度时使用。
(例 : QFP 208 pin , BGA等贴装精度高的部件)

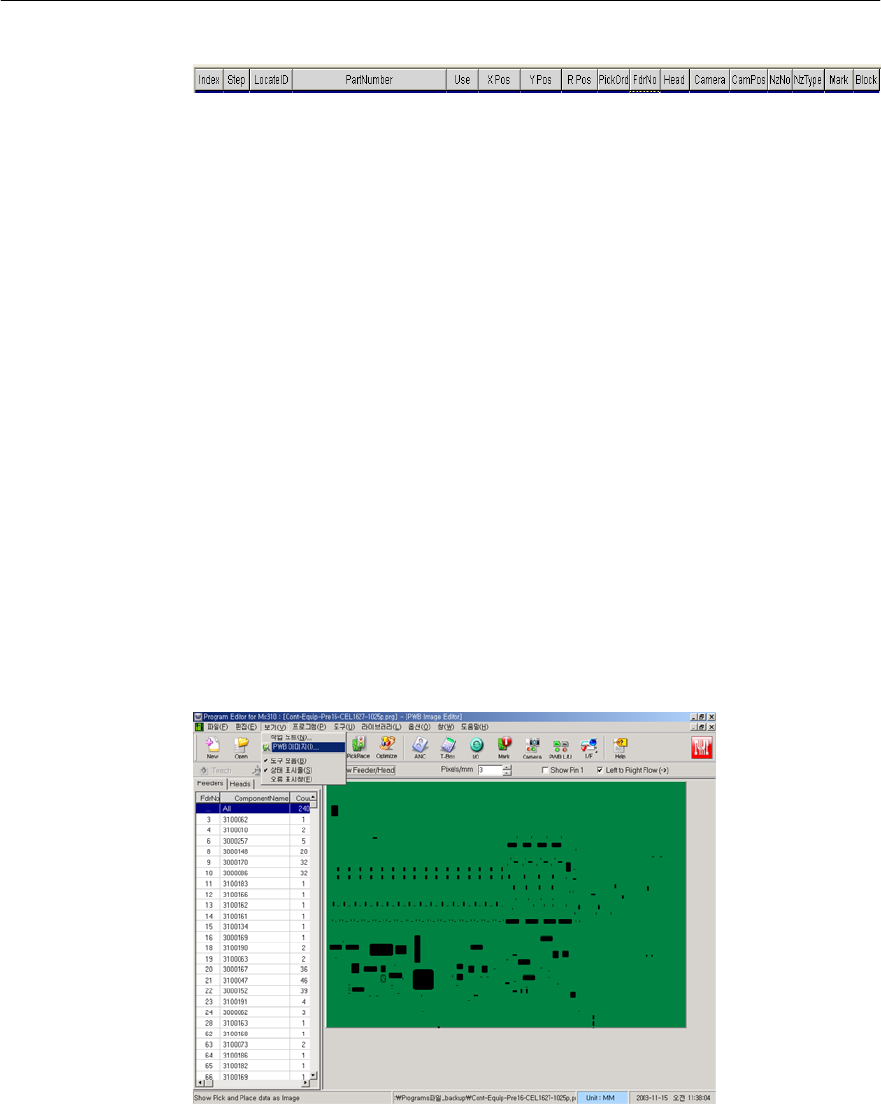

图1-60 PWB 图像画面>
* PWB图像 (通过基板图像查看) : 存在于视图菜单下端，是可以查看Production
(生产)时插入与否的功能，用户编制的程序以图像化的形式予以显示。
