第 1 章 开始程序 1-69 图 1-62 Intelligen t F eeder( 振 动供料器数据 ) 主窗 口 > 注意 ) 在供 料器底座上安装供料器 后，应当在设备上注册供料 器的设置与否。 [ 注册方法要 参照 Intelligen t F eeder 菜单 ] 但 , 可以使用 8mm ~ 56 mm Feed er 。 选择 All Feeder , Each Feeder 。 • All Feeder ( 读…
Mx Series
Manual
1-68

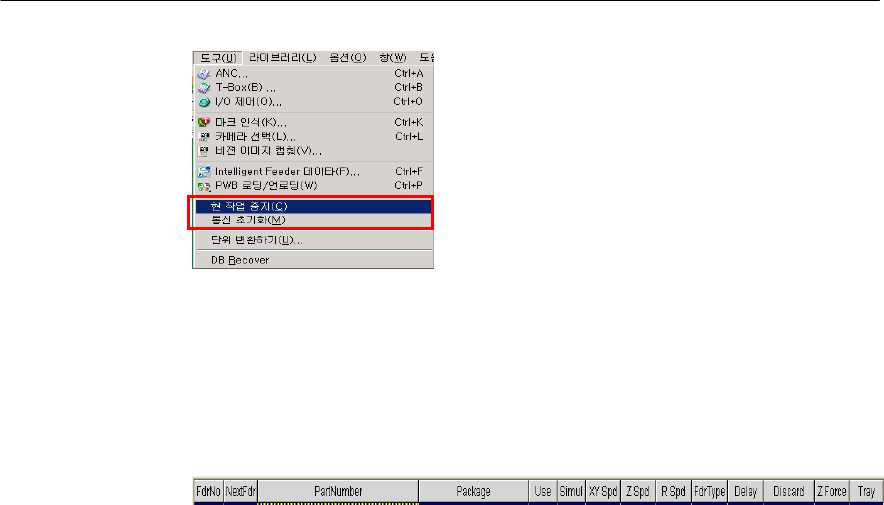

图1-61 工具菜单>
工具菜单下端的中止作业及通信初始化功能在发生与普通的软件相关的Error时使用，
主要是在向MCS要求运行，未结束的情况下取消该运行时使用。
[Pick Data Tab(拾取数据窗口)]
•
FdrNo (Feeder number) : 如果各个部件供料器编号在Optimize run以后产生，那
么对供料器坐标进行Teaching。
•
NextFdr (Next feeder) : 这是在使用TFU&TSU 时，如果使用相同的Part
number ，那么可以在Tray之间进行连接的功能。
•
Use : 表示各供料器的作业与否 (yes , no)。
•
Simul (Simultaneous pickup) : 表示部件是否要同时Pickup (拾取)，只可以使用
8mm供料器。(Yes, No)
•
Discard (Discarding position) : 这是因Vision或气压Error而抛弃部件的位置。
- Discard : 8 ~ 56mm , Stick
- PickPos (Pickup position: 拾取位置) : 在TFU,MTF及TSU中使用。
※ 检查失败时，把部件重新放回原位置。
直接 Teaching
(直接输入)
Intelligent Feeder Data(振动供料器数据)
※ 这是在设备上安装供料器后，为修改供料器数据而设置的画面。
实行工具/ Intelligent Feeder数据菜单。
第
1
章
开始程序
1-69
图1-62 Intelligent Feeder(振动供料器数据)主窗口>
注意) 在供料器底座上安装供料器后，应当在设备上注册供料器的设置与否。
[注册方法要参照Intelligent Feeder菜单] 但, 可以使用8mm ~ 56mm Feeder。
选择All Feeder , Each Feeder。
•
All Feeder (读取全部的供料器数据) : 读取当前连接在供料器底座上的全部供料
器注册数据时使用。
•
Each Feeder (读取个别的供料器数据) : 在已连接的供料器中，想个别读取时使
用。
如果选择All Feeder后按Read From Feeder按钮 ，便显示画面上的蓝色BOX内容。
<All Feeder , Each Feeder >
<Read from Feeder(读取供料器数据) , Write to Feeder(修改供料器数据)>
♣
Display（显示） 内容中必须要确认的3种事项
•
S/W ID : 应当与Hole No (供料器底座编号)相同。
※ 属于C-Feeder时能够自动识别，在α-Feeder（旧型）中使用。
•
Feeder Width (供料器种类) : 与被选择的供料器底座编号连接的供料器类型。
•
Pitch (间距) : 是指已注册的部件之间的距离（间距）。
Mx Series
Manual
1-70
( 2mm,4,8,12,16,24,32,44 中使用)
修改上述事项后，通过 Write to Feeder(数据编写)按钮，告诉设备当前的注册事
项。
<Hole No , S/W ID> ※ 只对α-Feeder另行表示。对C-Feeder，用相同编号
识别。
< Feeder Width(供料器宽度)> <Pitch(部件间距)>
要调出个别Feeder时，选择Each Feeder后，按Read from Feeder，然后在出来
的相关窗口中输入供料器编号后按OK。
<Each Feeder(读取个别供料器数据)>
确认Nozzle配置及ANC Information(喷嘴信息)
通过Intelligent Feeder，供料器注册后，通过Place data(贴装数据) tab的 Nozzle
Assignment Table(拟使用的喷嘴信息)确认供料器信息。
