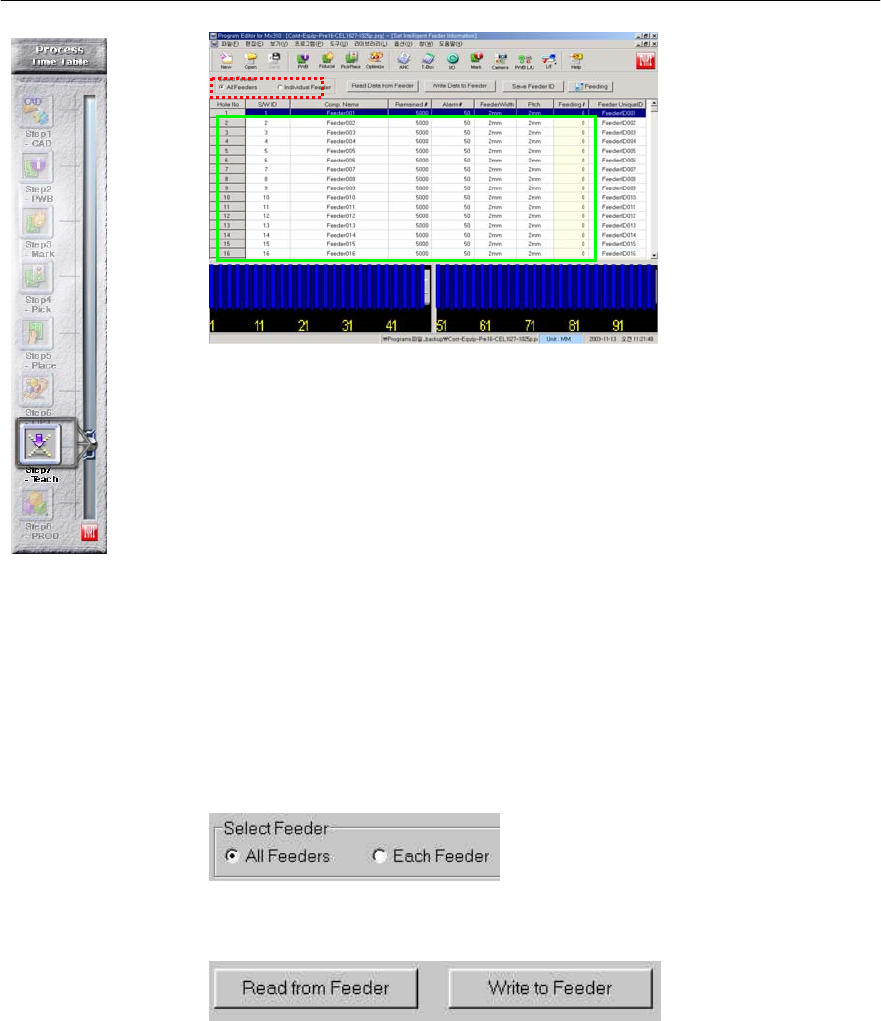

图1-62 Intelligent Feeder(振动供料器数据)主窗口>
注意) 在供料器底座上安装供料器后，应当在设备上注册供料器的设置与否。
[注册方法要参照Intelligent Feeder菜单] 但, 可以使用8mm ~ 56mm Feeder。
选择All Feeder , Each Feeder。
•
All Feeder (读取全部的供料器数据) : 读取当前连接在供料器底座上的全部供料
器注册数据时使用。
•
Each Feeder (读取个别的供料器数据) : 在已连接的供料器中，想个别读取时使
用。
如果选择All Feeder后按Read From Feeder按钮 ，便显示画面上的蓝色BOX内容。
<All Feeder , Each Feeder >
<Read from Feeder(读取供料器数据) , Write to Feeder(修改供料器数据)>
♣
Display（显示） 内容中必须要确认的3种事项
•
S/W ID : 应当与Hole No (供料器底座编号)相同。
※ 属于C-Feeder时能够自动识别，在α-Feeder（旧型）中使用。
•
Feeder Width (供料器种类) : 与被选择的供料器底座编号连接的供料器类型。
•
Pitch (间距) : 是指已注册的部件之间的距离（间距）。
Mx Series
Manual
1-70
( 2mm,4,8,12,16,24,32,44 中使用)
修改上述事项后，通过 Write to Feeder(数据编写)按钮，告诉设备当前的注册事
项。
<Hole No , S/W ID> ※ 只对α-Feeder另行表示。对C-Feeder，用相同编号
识别。
< Feeder Width(供料器宽度)> <Pitch(部件间距)>
要调出个别Feeder时，选择Each Feeder后，按Read from Feeder，然后在出来
的相关窗口中输入供料器编号后按OK。
<Each Feeder(读取个别供料器数据)>
确认Nozzle配置及ANC Information(喷嘴信息)
通过Intelligent Feeder，供料器注册后，通过Place data(贴装数据) tab的 Nozzle
Assignment Table(拟使用的喷嘴信息)确认供料器信息。
第
1
章
开始程序
1-71
选择View Nozzle Assignment Table (阅览拟使用的喷嘴) Icon。
图1-63 View Nozzle Assignment Table(阅览拟使用喷嘴)画面 >
分别确认各ANC的Hole中使用的喷嘴及各Hole编号的Head使用状态。
已确认的事项在设置MSETUP程序的ANC Information(喷嘴更换装置信息)窗口
Nozzle时应用。
<确认ANC各Hole(孔位置)中拟使用的喷嘴>
<确认按照各Head分别使用的Hole>
选择MSETUP的ANC Information图符。(打开MMI的Msetup画面)
