第 1 章 开始程序 1-71 选择 View Nozzle Assignment Table ( 阅览拟使用的喷嘴 ) Icon 。 图 1-63 View Nozzle A ssignmen t Table( 阅 览拟使用喷嘴 ) 画面 > 分别确认各 ANC 的 Hole 中使用的喷嘴及各 Hole 编号的 Head 使用 状态。 已确认的事项在设置 MSETUP 程序的 ANC Information( 喷 嘴更换装置信息…
Mx Series
Manual
1-70
( 2mm,4,8,12,16,24,32,44 中使用)
修改上述事项后，通过 Write to Feeder(数据编写)按钮，告诉设备当前的注册事
项。
<Hole No , S/W ID> ※ 只对α-Feeder另行表示。对C-Feeder，用相同编号
识别。

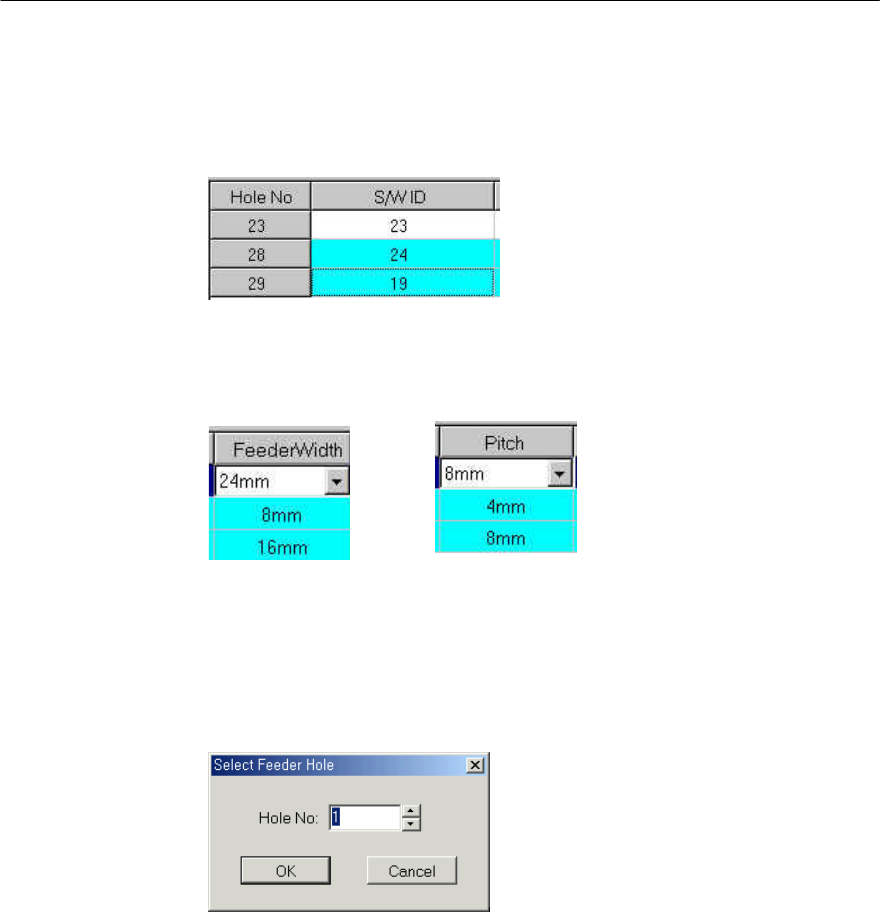

< Feeder Width(供料器宽度)> <Pitch(部件间距)>
要调出个别Feeder时，选择Each Feeder后，按Read from Feeder，然后在出来
的相关窗口中输入供料器编号后按OK。
<Each Feeder(读取个别供料器数据)>
确认Nozzle配置及ANC Information(喷嘴信息)
通过Intelligent Feeder，供料器注册后，通过Place data(贴装数据) tab的 Nozzle
Assignment Table(拟使用的喷嘴信息)确认供料器信息。
第
1
章
开始程序
1-71

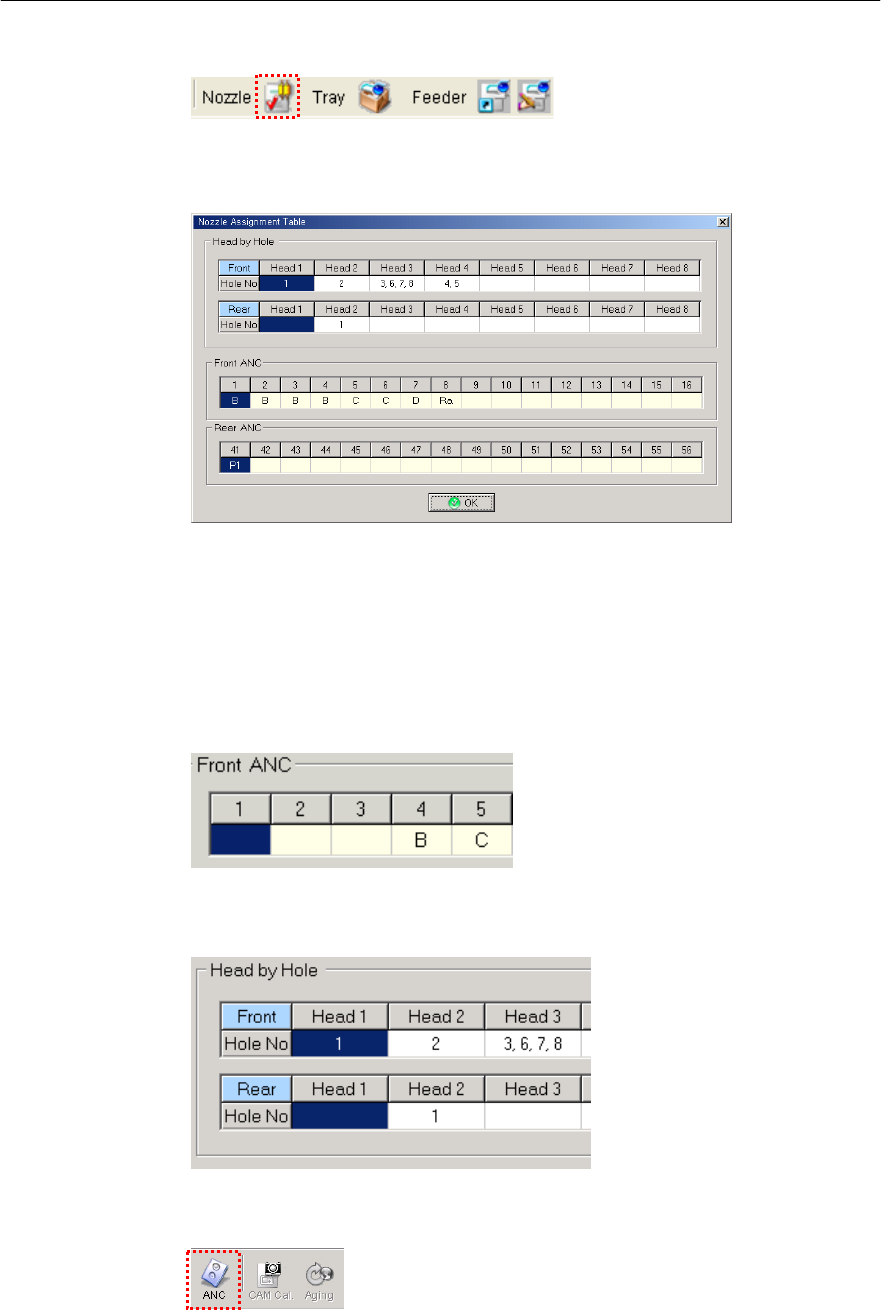

选择View Nozzle Assignment Table (阅览拟使用的喷嘴) Icon。
图1-63 View Nozzle Assignment Table(阅览拟使用喷嘴)画面 >
分别确认各ANC的Hole中使用的喷嘴及各Hole编号的Head使用状态。
已确认的事项在设置MSETUP程序的ANC Information(喷嘴更换装置信息)窗口
Nozzle时应用。
<确认ANC各Hole(孔位置)中拟使用的喷嘴>
<确认按照各Head分别使用的Hole>
选择MSETUP的ANC Information图符。(打开MMI的Msetup画面)
Mx Series
Manual
1-72
※ 程序编辑器(Program Editor) 画面中也有。

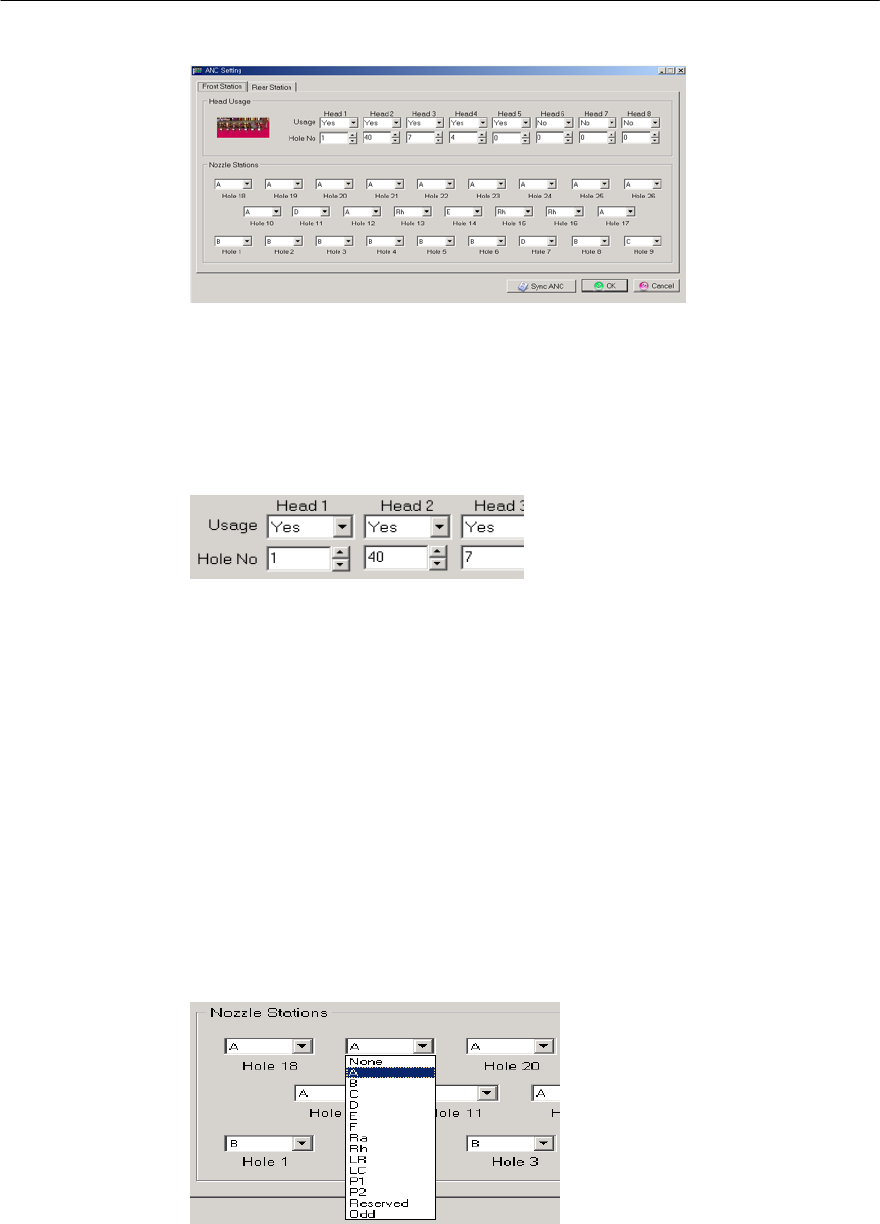

图1-64 MSETUP的ANC Information Open画面>
对ANC的Nozzle设置状态和Nozzle Assignment Table进行比较，修改有错误的部
分。
<各Head是否分别保有喷嘴的信息>
•
Usage : 表示各Head的使用与否，设置为‘ No ‘时 Head不运行。
(注意)设置为No时，存在发生Head未插入情况的担忧，因此需要注意。
•
Hole No : 表示当前Head是否保有喷嘴，输入‘ 0 ‘时表示该Head没有喷嘴，输
入了“数字”时表示Head保有ANC的对应喷嘴。
图1-65 按照ANC各Hole分别设置喷嘴>
•
按照ANC各Hole分别设置喷嘴
