Mx Series Manual 1-74 要想选择 Head 及 Camera ，事先 必须在 Head 上装 有检查用喷嘴。 图 1-67 Manual Part Recognition( 自动部件检查 ) Icon 结果窗口 > 在这里，用户的选项 有 Camera No( 摄像头编号 ) 、 Head No(Head 编号 ) 、选择 si de/center( 检 查位置：侧面 / 中心 ), Don’t pickup(…
第
1
章
开始程序
1-73
记录按照ANC各Hole分别要设置的喷嘴，把喷嘴设置在ANC的各个对应Hole上。
部件检查及PIC功能
- 利用摄像头检查相关部件的Pick&Place位置是否正确，如不一样，就用Offset值
进行校正。
[Part Inspection(部件识别检查)]
总括在Pick Data(拾取数据) Tab的DB Grid中输入的贴装点，用Vision监视器加以
确认，必要时可以做贴装点Teaching并修改其坐标。

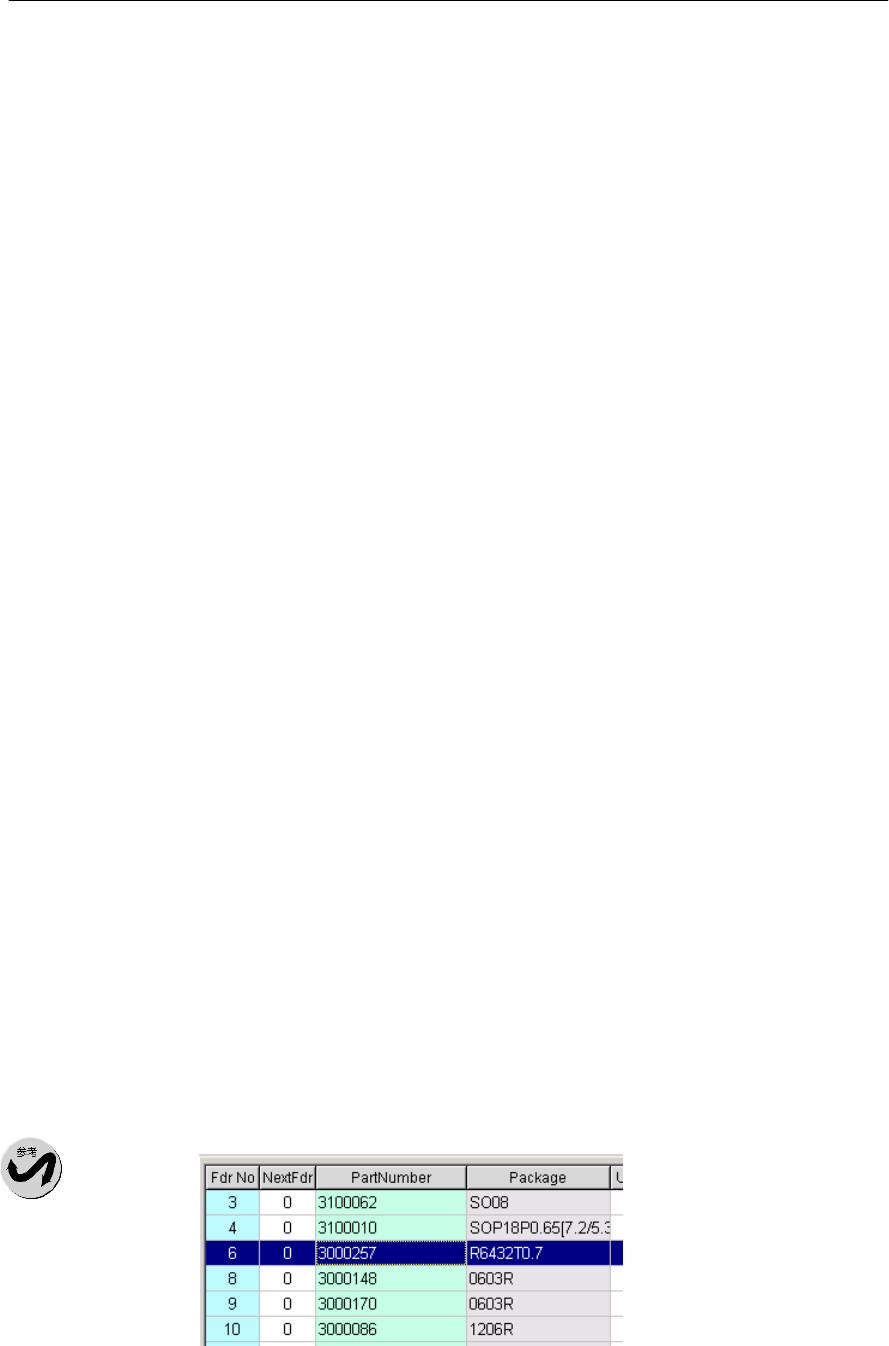

图1-66 选择要检查部件的相关供料器>
实行Optimize(最优化)之后会生成各部件的Feeder编号，进行部件检查时，首先用
鼠标器选择相关Feeder。（事先要做供料器坐标Teaching)
选择主画面的Manual Part Inspection(部件检查)图符。
Mx Series
Manual
1-74
要想选择Head
及Camera，事先
必须在Head上装
有检查用喷嘴。

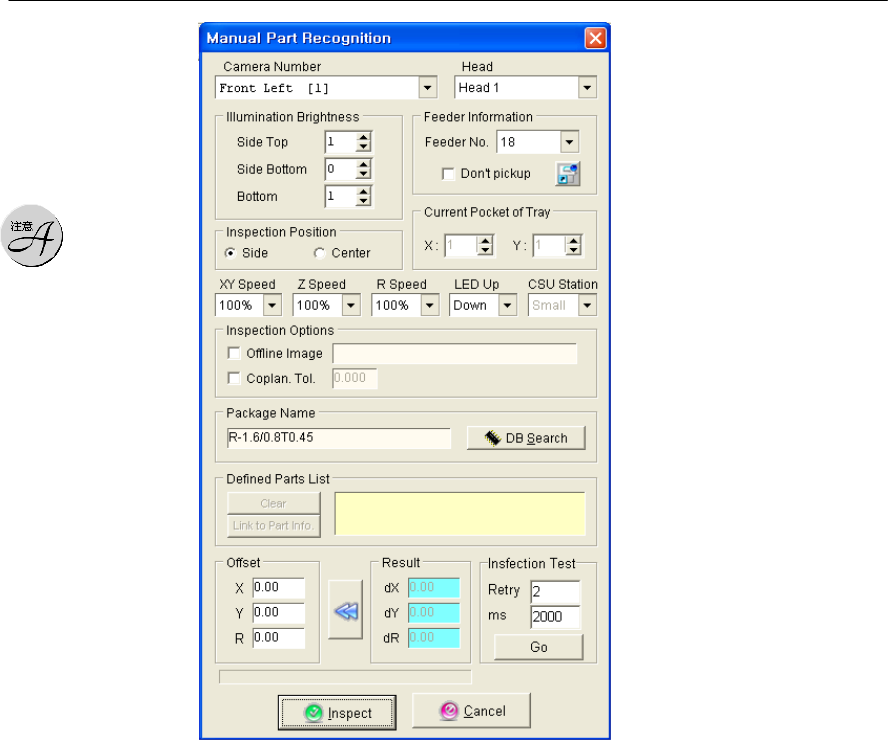

图1-67 Manual Part Recognition(自动部件检查) Icon 结果窗口>
在这里，用户的选项有Camera No(摄像头编号) 、Head No(Head编号)、选择si
de/center(检查位置：侧面/中心), Don’t pickup(拾取与否)等。
1. Camera(摄像头) & Head No(Head编号)分配表 (Mx100/200)
Front Feeder Base (从前面的供料器拾取部件时)
•
Front Head编号 1 & 2 → 使用1,5号摄像头。 ( Mx100/200)
•
Front Head编号 3 & 4 → 使用2,6号摄像头。( Mx100/200)
•
Front Head编号 5 & 6 → 使用3,7号摄像头。( Mx200)
Rear Feeder Base (从后面的供料器拾取部件时)
•
Front Head编号 1 & 2 → 使用5号摄像头。( Mx100/200)
•
Front Head编号 3 & 4 → 使用6号摄像头。( Mx100/200)
•
Front Head编号 5 & 6 → 使用7号摄像头。.( Mx200)
※ 也有后边没有摄像头的设备(选项)。 这种场合在前面的摄像头中检查。
第
1
章
开始程序
1-75
PIC首先要使用St
ep，对所有的贴
装点进行作业
后，再用Auto确
认，这样做，比
较方便。
•
精密Head(Precision) →使用11号摄像头。(Mx100/200)
使用12,13号摄像头(CSP)。(Mx200P)
2. 选择Side(侧面) / Center(中心)
Side是指用一个模块摄像头检查2个喷嘴的方法，以此选择部件外围size为18mm X
18mm以下的部件。Center是一个喷嘴的size为18mm X 18mm以上时使用。(从
实质上说，因为一个摄像头同时检查2个喷嘴的识别范围是18mm X 18mm，所
以，同时检查2个部件时，只能检查9mm X 9mm以下的部件，检查Center时才能
检查18mm X 18mm尺寸的部件)
※ CSP, 精密(Precision)摄像头只做Center(中心)检查。
3. Don’t pickup (选择拾取与否)
这是指，不拾取部件，而只做部件检查，使用Don’t pickup时，只有在喷嘴的下面
已经有要检查的部件的情况下使用，如果喷嘴中没有部件，就必须要进行pickup，
所以应当消除选择状态。
4. X, Y , Z , R Speed(速度)功能
Head在进行Part Inspection(部件检查)时，因为各轴Speed(速度)原因，部件表面
状态不好或部件重量大时，可以调整各轴的速度，进行稳定的部件检查。(可以把稳
定的检查状态应用于生产时的Speed中，并进行Test)。
5. Current Pocket in tray (选择盘内拾取位置行、列)功能
检查对象Feeder不是8 ~ 56mm型号，而是TFU , TSU的场合下使用，而且，部件
Tray(盘)内沿横向和纵向排列的部件中不是在做1X1 pickup检查，而是在检查属于
其它排列形式的部件时使用。
设置上述项目后按OK按钮，便自动进行部件检查。
想要通过Part Inspection(部件检查)对部件进行修改时，应双击相关部件，打开Par
t Information(部件信息)对话框。
