在这里，进入General模式的CompDB Edit(部件编辑器)，修改相关部件DB后，重
新进行自动检查，以保证合格。

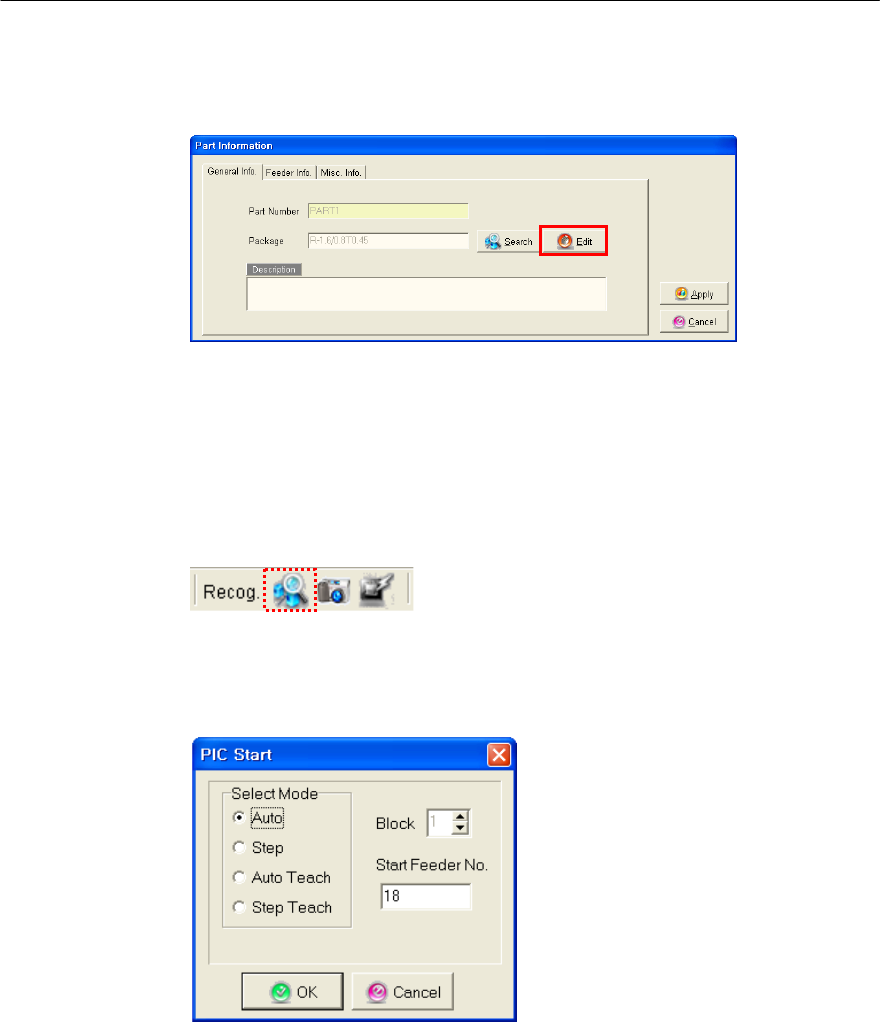

图1-68 进入Comp DB Edit(部件编辑器) >
[PIC功能]
用Vision监视器成批确认Pick & Place Data (拾取及贴装数据) Tab的DB Grid窗
口中输入的贴装点，必要时可以做贴装点Teaching，修改其坐标。
用鼠标器选择Place Tab中想要的贴装点后，再选择PIC Start (确认贴装点)功能图
符。
图1-69 Place Date的PIC Start>
•
Auto(连续) : Start Point No. 从框中设置的编号开始，对以后的所有安装点，
由摄像头自动按照号次移动，并把相关安装点显示在图像监视器里。
•
Step(按照阶段) : 把Start Point No.中设置的安装点显示在图像监视器里。
•
Block :基板类型为Block时被激活，指定特定Block编号，对于该Block相对应的
贴装点进行PIC时使用。
第
1
章
开始程序
1-77

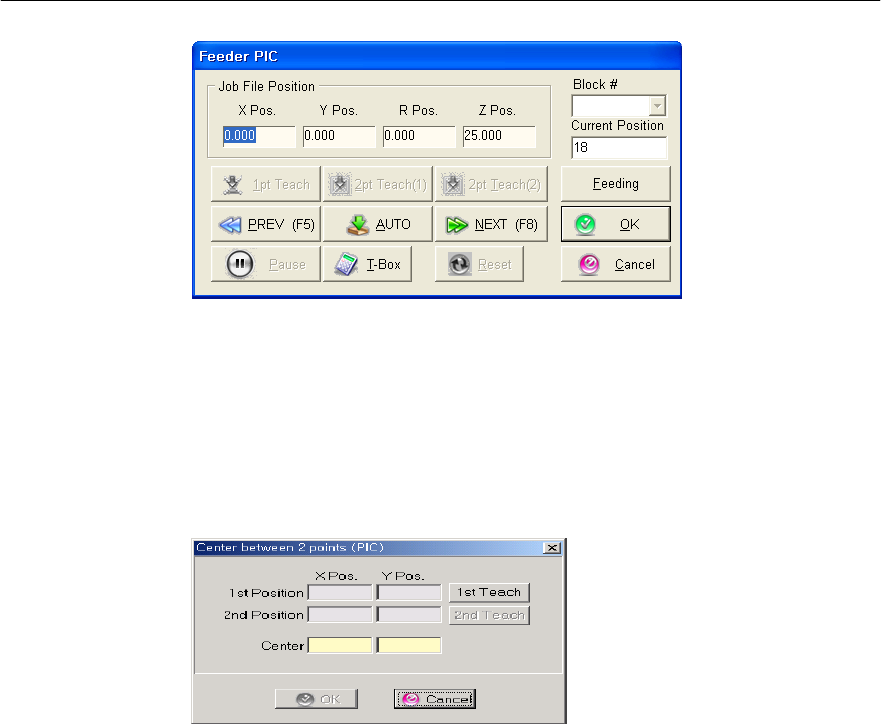

图1-70 PIC Running State窗口>
•
X , Y , R, Z Position(坐标) : 显示框中设置的数据贴装点位置
•
Teach(一点Teaching) : 调出当前的贴装点。
•
2pt Teaching(两点Teaching) : 进行两点安装点Teaching（监视器尺寸，对角
线）
图1-71 2pt Teaching(两点Teaching)对话框>
•
dX, dY, dR : 显示与当前坐标值的Offset （偏置）值。
•
RESET : 结束PIC模式。
•
AUTO(连续移动) : 从下一贴装数据转换为AUTO模式。
•
PREV(Previous) : 向以前的贴装点移动。
•
NEXT : 向下一个贴装点移动。
用鼠标器选择Pick Data(拾取数据) Tab中想要的拾取数据后，再选择PIC Start功
能图符。
Mx Series
Manual
1-78
图1-72 Pick Date(拾取数据)的PIC Start>
•
Auto Teach(坐标自动Teaching) :从Start Point(开始点) No. 框中设置的编号
开始，对以后的所有贴装点，由摄像头自动按照号次移动，把相关贴装点显示在
Vision监视里，并自动进行供料器位置Teaching。
•
Step Teach(个别的自动Teaching) : 把Start Point(开始点) No.中设置的贴装点显
示在Vision监视器里，只做其Point的Teaching。这时，浮出如图6-63所示的
PIC Running State窗口。
