Mx Series Manual 1-78 图 1-72 Pick Date( 拾取数据 ) 的 PIC Start> • A u t o T e a c h ( 坐标 自动 Teaching) : 从 St art Point( 开始点 ) No. 框中设置的编号 开始，对以后的所有贴装点 ，由摄像头自动按照号次移 动，把相关贴装点显示在 Vision 监视里， 并自动进行供料器位置 Teaching 。 • S t e p T…
第
1
章
开始程序
1-77
图1-70 PIC Running State窗口>
•
X , Y , R, Z Position(坐标) : 显示框中设置的数据贴装点位置
•
Teach(一点Teaching) : 调出当前的贴装点。
•
2pt Teaching(两点Teaching) : 进行两点安装点Teaching（监视器尺寸，对角
线）
图1-71 2pt Teaching(两点Teaching)对话框>
•
dX, dY, dR : 显示与当前坐标值的Offset （偏置）值。
•
RESET : 结束PIC模式。
•
AUTO(连续移动) : 从下一贴装数据转换为AUTO模式。
•
PREV(Previous) : 向以前的贴装点移动。
•
NEXT : 向下一个贴装点移动。
用鼠标器选择Pick Data(拾取数据) Tab中想要的拾取数据后，再选择PIC Start功
能图符。
Mx Series
Manual
1-78
图1-72 Pick Date(拾取数据)的PIC Start>
•
Auto Teach(坐标自动Teaching) :从Start Point(开始点) No. 框中设置的编号
开始，对以后的所有贴装点，由摄像头自动按照号次移动，把相关贴装点显示在
Vision监视里，并自动进行供料器位置Teaching。
•
Step Teach(个别的自动Teaching) : 把Start Point(开始点) No.中设置的贴装点显
示在Vision监视器里，只做其Point的Teaching。这时，浮出如图6-63所示的
PIC Running State窗口。
第
1
章
开始程序
1-79
生产
为使用Dry Run 模
式，在MrTerminal窗口
输入ClsDryLock
命令
语
。

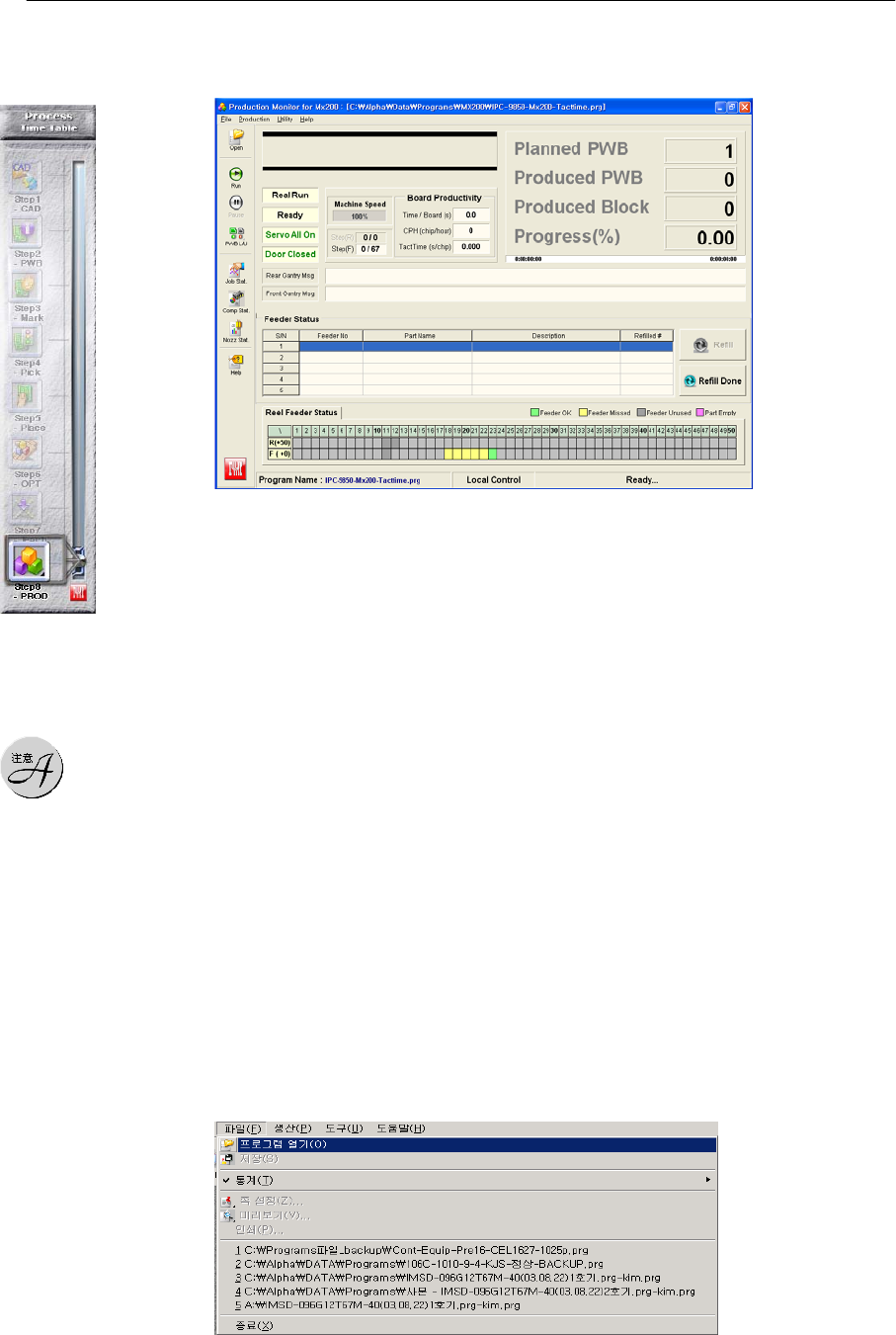

Production(生产) & Dry Run(模拟生产) & Bypass Run（通过印制电路板)
<그림 1-1ᆞ
Production(生产) 主画面>
Production(生产画面)程序中有以下三种模式。
1. Production RUN (生产)模式
这是设备的RUN功能，是在实际生产中使用的功能。
2. Dry Run(模拟生产) 模式
这是设备的临时模拟Running(生产) 功能，在不进行实际生产，而只有Action运行
时使用。 在MrTerminal(MR终端)窗口输入 “ ClsDryLock” 命令语后，把PCB投
入于Conveyor(接驳台)，这样才能运行。(中途进行Reset时，应拔出PCB，然后重
新投入于接驳台)
3. Bypass(通过印制电路板)模式
这是不在当前设备中实行PWB的Production，而是通过（ Pass）印制电路板（P
WB）的功能。
※ 是向下一个设备移送印制电路板的功能。
为了进行生产，首先要通过打开程序，打开（Open）作业文件(*.prg)
图1-74 打开作业文件>
