第 1 章 开始程序 1-81 • U s e r D e f i n e d ( 客户定义 ) : 作业中发生异常或没有完成 PWB 生产时使用，出现 这种情况时应当显示作业的开始点和终点。这要通过 Place data ( 贴装数据 ) 的 PI C Start 功能找出最后作业位置 (Index) ，把该位置插入开 始点及终点 ( s t a r t & e n d) 后进行再作业。 主要是从接驳台取出 当前作业的 PCB…
Mx Series
Manual
1-80
[ Production Run (生产)]
选择Dry Run(生产)菜单

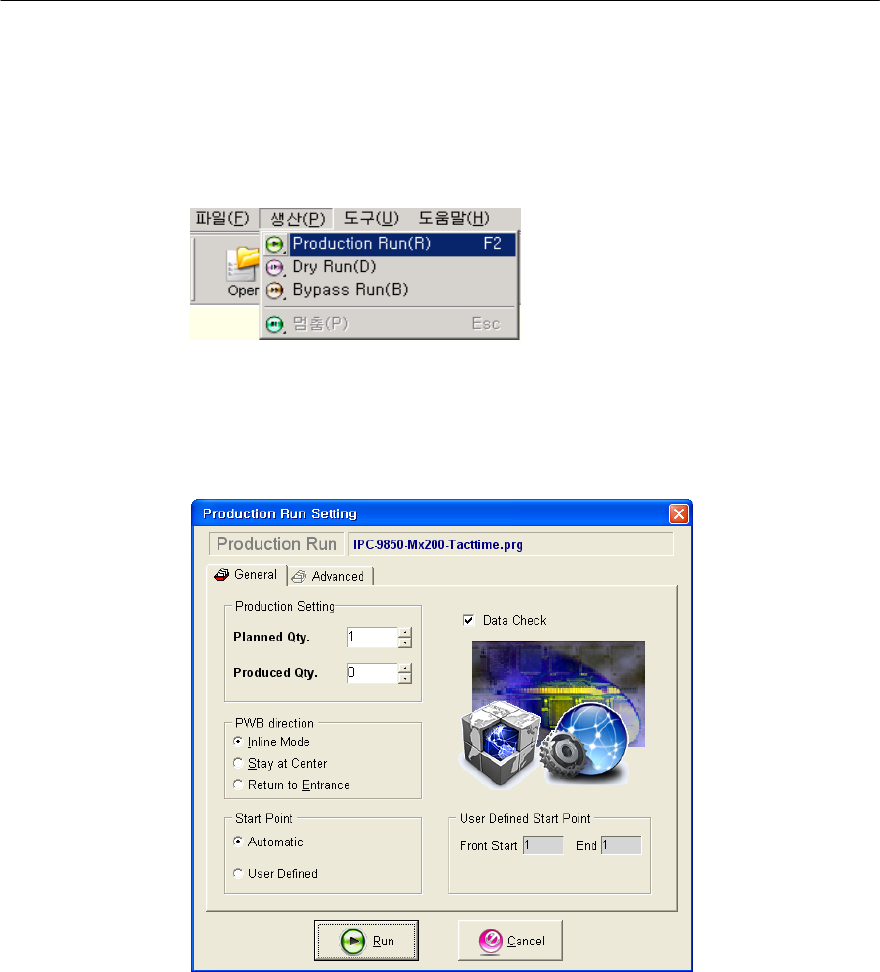

图1-75 Production Run(生产)菜单>
需要在Production Run(生产时)主画面设置的值如下。
图1-76 Production Run主画面 >
•
Planned Qty (生产目标数量) : Production Run预定PWB数量。
•
Produced Qty (已经生产的数量) : Production Run结束数量。
•
Inline Mode (内联模式) : 用设备构成Line进行生产时使用。
•
Stay at Center (作业后把印制电路板放在作业区里) : 结束PWB的Production
Run后，在当前位置（贴装位置）等待的功能。
•
Return to Entrance (作业后从入口取出印制电路板) : 每个PWB结束Productio
n Run后，向入口接驳台移动。
•
Automatic (自动) : 自动完成从PWB Board的插入开始结束所有装配作业后排
出为止的全部运行。
第
1
章
开始程序
1-81
•
User Defined (客户定义) : 作业中发生异常或没有完成PWB生产时使用，出现
这种情况时应当显示作业的开始点和终点。这要通过Place data (贴装数据)的PI
C Start功能找出最后作业位置(Index)，把该位置插入开始点及终点 (start & en
d)后进行再作业。
主要是从接驳台取出当前作业的PCB或因洪水所导致的停电设备电源Off时使用。
注意) 通过Place data tab的PIC Start功能找出最后作业的Index位置后，输入 U
ser Defined Position，然后进行作业。
•
Data Check (作业文件有无异常的检查功能) : 这是检查与生产中应用的数据相关
事项的功能。
[ Dry Run(模拟生产)]
选择生产/Dry Run菜单。

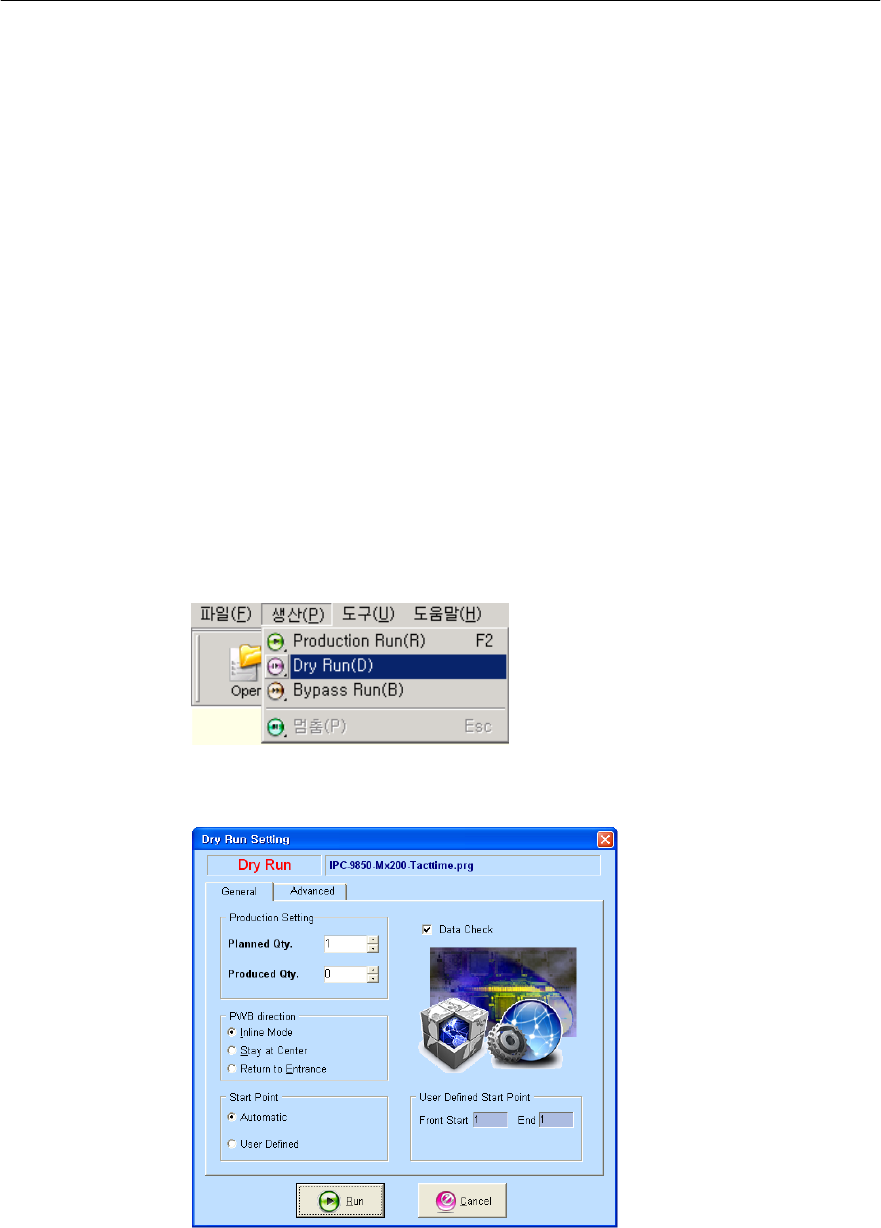

图1-77 实行Dry Run(模拟生产)>
图1-78 Dry Run主画面>
在Dry Run Setting画面完成相关值的设置之后，把拟生产的PWB放在设备入口的
接驳台上，然后按RUN按钮，便开始Dry Run(模拟生产)。
Mx Series
Manual
1-82
[ Bypass Run(通过印制电路板]
选择生产/Bypass Run菜单.

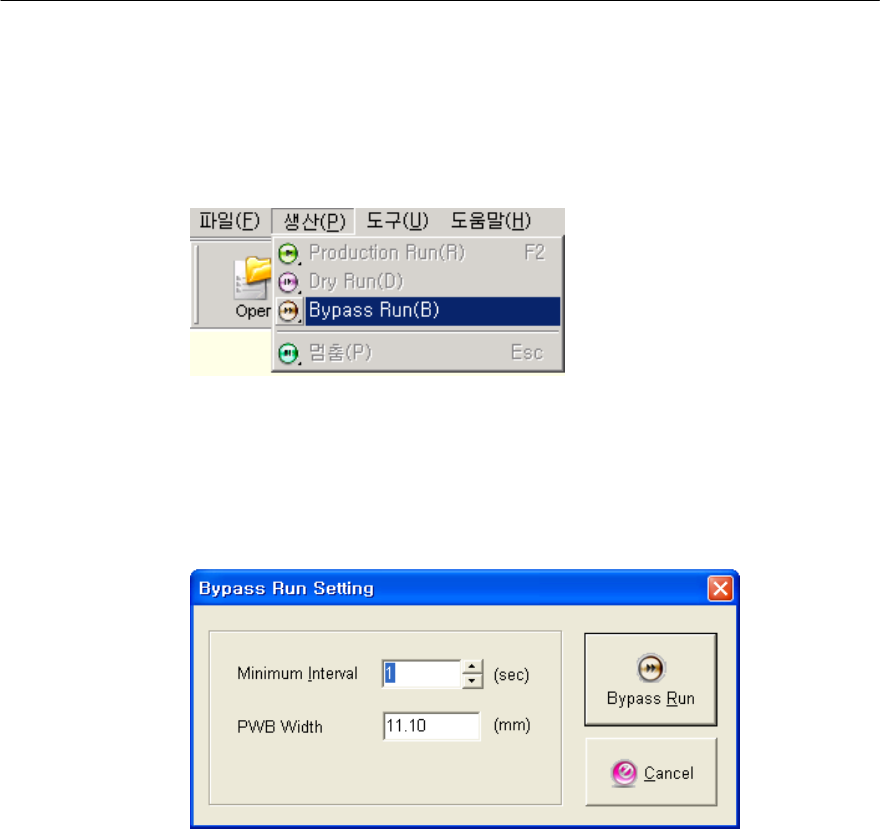

图1-79 Bypass Run(通过印制电路板)菜单>
在Bypass Setting (设置)画面，给PWB Width (印制电路板宽度)输入PWB Width
值后使之Run（运行），那么Bypass (通过印制电路板)模式便被起动。
图1-80 Bypass Run Setting(设置通过印制电路板)画面>
