はじめに
JMC4011102
安全について
機械を安全に且つ、正しくメンテナンスしていただくために、安全に関する注意事項を必ず
守ってください。
このマニュアルで全ての安全性に関する項目を細部にわたり網羅することは困難です。従っ
て、取り扱い者自身の安全に対する正確な判断が、非常に大切な要素となりますことをご留意
ください。
■ 安全注意事項
1. 点検作業は、作業しやすい服装で行うこと。
2. 機械の点検、部品交換をする場合は、電源を切ってからにすること。
3. エア機器の点検、部品交換をする場合は、エアーを切ってからにすること。
4. 軸の移動中は、可動部の動作範囲内に体を絶対に入れないこと。
5. 機械を運転する場合は、非常停止のための安全装置を必ず動作状態にしておくこと。
6. 手順を省いたり、無理な作業はしないこと。
7. 工具や取り外した部品・ボルトなどを機械の上に置かないこと。
8. 部品交換の際に異物やゴミが混入しないように十分注意すること。
9. 交換部品は必ずYAMAHA 純正部品または認定部品を使用すること。
10. 給油は必ずYAMAHA 指定のグリスを使用すること。
本書について
本書は、YAMAHAサーフェスマウンターYV88X-F, YV88X-Sに使われている部品の交換方法に
ついて書かれています。部品交換に伴ってマシンデータの調整が必要になる場合は、別冊の
「サービスマニュアル」「AMFオペレーションマニュアル」などを参考にしてください。
なお、基本的なメンテナンス（点検、清掃、給油）については、YV88X、YV100Xの「メンテ
ナンスガイド基礎編」を参考にしてください。
■ 点検時期と内容
点検時期と内容は下記のシンボルマークでタイトルの右に示されています。
毎年
Annually
点検
Inspection
清掃
Cleaning
給油
Lubricant
交換
Replacement
調整
Adjustment
JMC4011102
Section 1 YV88X-Fヘッド部パッキンの点検・交換
■ 点検・交換部品および調整項目
点検内容
FNCノズルブロックの
清掃とパッキン交換
FNCロケートピンの
清掃とパッキン交換
ベアリングホルダーの
清掃と点検
ヘッドスプライン上部の
パッキン交換
点検時期
1年
1年
1年
1年
部品番号
90200-02J025
90990-22J013
90990-22J010
90990-22J012
90990-22J001
部品名
Oリング
Yパッキン
Yパッキン
Yパッキン
Yパッキン
交換後の調整
N軸初期位置
吸装着レベル
ノズルチェンジ動作
N軸初期位置
吸装着レベル
ノズルチェンジ動作
N軸初期位置
吸装着レベル
ノズルステーション座標
*1
AMF調整
*2
吸装着レベル
*1：ノズルステーション（オプション）が装備されている場合
*2：AMF調整を行うにはAMFキット（オプション）が必要です。
2
メモ
1
Section
JMC4011102
1. FNC ノズルブロックの清掃とパッキン交換
１年点検による、FNC ノズルブロックの清掃とO リングの交換方法を説明します。ノズルブロックのエア漏れが生じた
ときやエア路が詰まったときも同じ手順で点検・交換してください。
■ 用意するもの
・ 六角レンチセット
・ プラスドライバー (No.1, 2)
・ プラス精密ドライバー (No.1)
・ マイナス精密ドライバー
・ エアガン
・ リチウムグリス、シリコングリス
・ 新しい O リング
■ 清掃・交換手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。

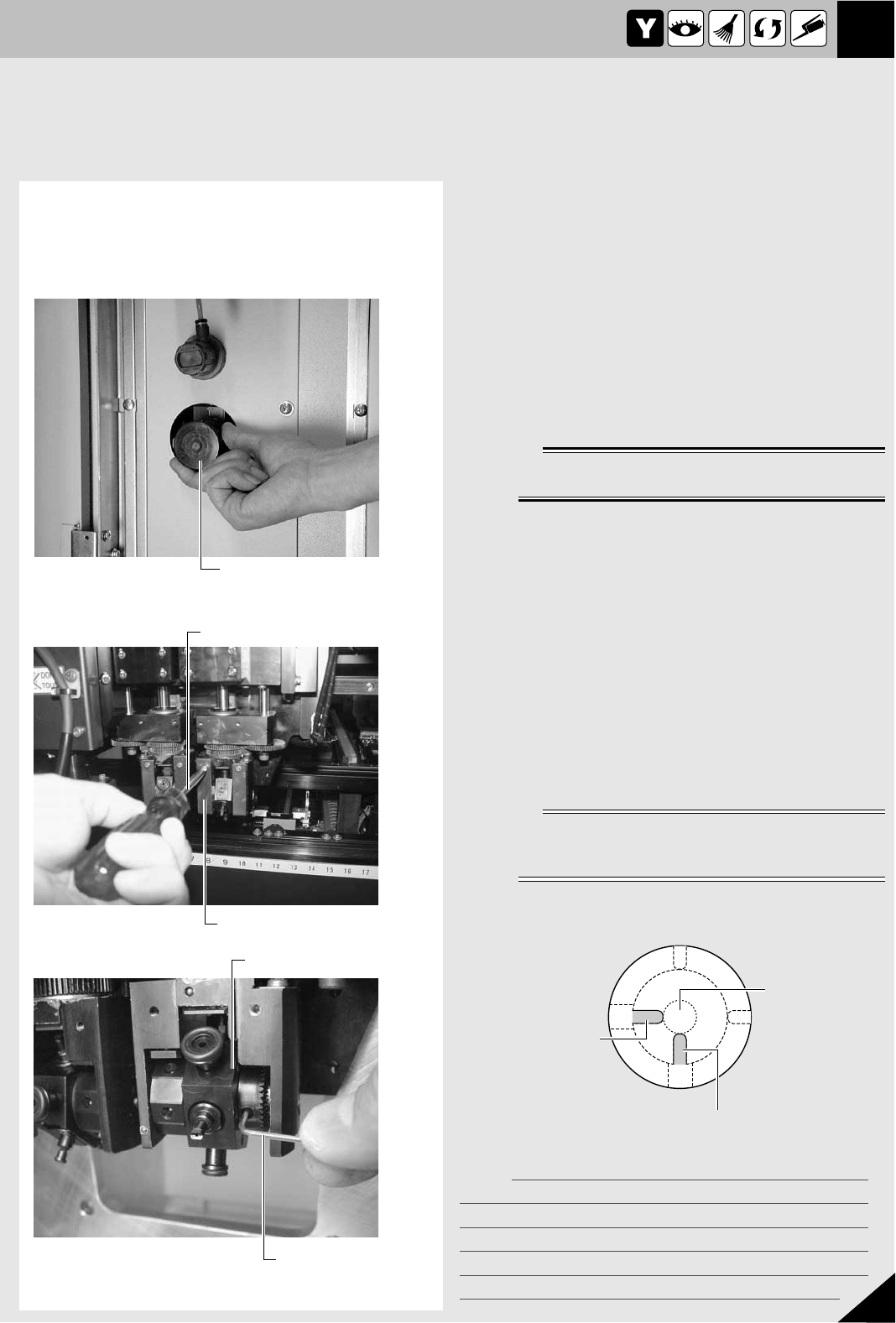

1
供給エアを遮断します。
マシン本体の左下パネル内のエグゾーストバルブ (残
圧解放スイッチ) を閉めて供給エアを遮断します。
2
ノズルブロックのギヤカバー取り外します。
カバーを取り付けているネジ (前後各１本) をプラス
ドライバーで外し、カバー (2 つ) を取り外してくだ
さい。
3
ノズルブロックのシャフトを固定しているセッ
トスクリューを緩めます。
n
要点
ノズルブロックのギヤ側にセットスクリューが4本ありますが、２段
穴のセットスクリュー2本 (下図参照) を六角レンチ (1.5) で緩めてく
ださい。
■ ノズルブロックシャフトのセットスクリュー
セットスクリュー
セットスクリュー
ノズルブロック
シャフト
Step 1
Step 2
Step 3
プラスドライバー
ノズルブロックのギヤカバー
ノズルブロック
六角レンチ (1.5) で
セットスクリュー2本
を緩める
エグゾーストバルブ
（残圧解放スイッチ）
