メモ 13 2 Section JMC4011102 3. R 軸モーターの交換 e R 軸モーターホルダーを固定します。 六角レンチ (2.5) でボルト 4 本を締めて、R 軸モー ターホルダーを固定してください。 r シザースギヤに差しておいた位置決めピンを抜 きます。 六角レンチ (2.5) を利用して位置決めピンをシザー スギヤより抜いてください。 t Z 軸安全センサーのカバーを取り付けます。 六角レンチ (3) でボルト …
メモ
12
2
Section
JMC4011102
3. R軸モーターの交換
8
R 軸モーターにホルダーを取り付けます。
六角レンチ (2.5) でボルト 4 本を締めて、新しいR
軸モーターにホルダーを固定してください。
c
注意
ボルトの長さが2種類あるので間違えないでください。モーターの
ハーネスが出ている側に長いボルト、反対側に短いボルトを使用しま
す。
9
Z 軸安全センサーのカバーを取り外します。
取り外したR 軸モーターの外側にあるカバーのボル
ト2 本を六角レンチ (3) で外して、カバーを取り外
してください。
0
シザースギヤにモリブデングリスを塗布します。
c
注意
グリスはつけ過ぎないようにしてください。余ったグリスはきれいに
拭き取ってください。
q
シザースギヤの上下の歯を合わせます。
1. サークリッププライヤーを使用して、シザースギ
ヤのスプリングを広げ、上下の歯を合わせます。
2. シザースギヤの位置決め穴に専用ピンを差してか
ら、サークリッププライヤーを外します。
3. 位置決めピンの穴に六角レンチ (2.5) を通します。
これは、R 軸モーター取り付け後に、モーターの
後ろから位置決めピンを抜き取るためです。
w
新しいR 軸モーターをヘッド部に組み込みま
す。
ヘッド部のノックピンがR 軸モーターホルダーのピ
ン穴に入るように組み入れてください。
Step 8
Step 9
Step 10
Z軸安全センサーカバー
六角レンチ (3)
シザースギヤ
六角レンチ（2.5）
サークリッププライヤー
位置決めピン
メモ
13
2
Section
JMC4011102
3. R軸モーターの交換
e
R 軸モーターホルダーを固定します。
六角レンチ (2.5) でボルト 4 本を締めて、R 軸モー
ターホルダーを固定してください。
r
シザースギヤに差しておいた位置決めピンを抜
きます。
六角レンチ (2.5) を利用して位置決めピンをシザー
スギヤより抜いてください。
t
Z 軸安全センサーのカバーを取り付けます。
六角レンチ (3) でボルト2 本を締めて、カバーを元
どおりに取り付けてください。
y
コネクター、アース線を接続し、ハーネスを元
のように結束します。
Step 1∼3 の逆の手順で行ってください。
Step 13
六角レンチ（2.5）
R 軸モーターホルダー
14
メモ
2
Section
JMC4011102
4. N 軸モーターの交換
N 軸モーターの故障によりノズルチェンジができないときは、N 軸モーターの交換が必要です。下記の手順に従って交換
してください。
■ 用意するもの
・ 六角レンチセット
・ 5.5mm スパナ
・ ニッパー、結束バンド
・ ネジロック (中強度)
・ 新しい N 軸モーター
■ 交換手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。
1
N 軸モーターケーブルの結束バンドを切ります。
交換したいN 軸モーターケーブルの結束バンドをす
べて切ってください。
2
N 軸モーターのコネクターを外します。
コネクターは、ヘッド部の右奥あるいは左奥のコネ
クターパネルに付いています。N1 軸モーターは
「N1P」と「N1M」、N2 軸モーターは「N2P」と
「N2M」です。
3
N 軸モーターのアース線を外します。
交換するN 軸モーターのアース線をプラスドライ
バーで外してください。アース線もモーターコネク
ターと同じコネクターパネルにネジ止めされていま
す。

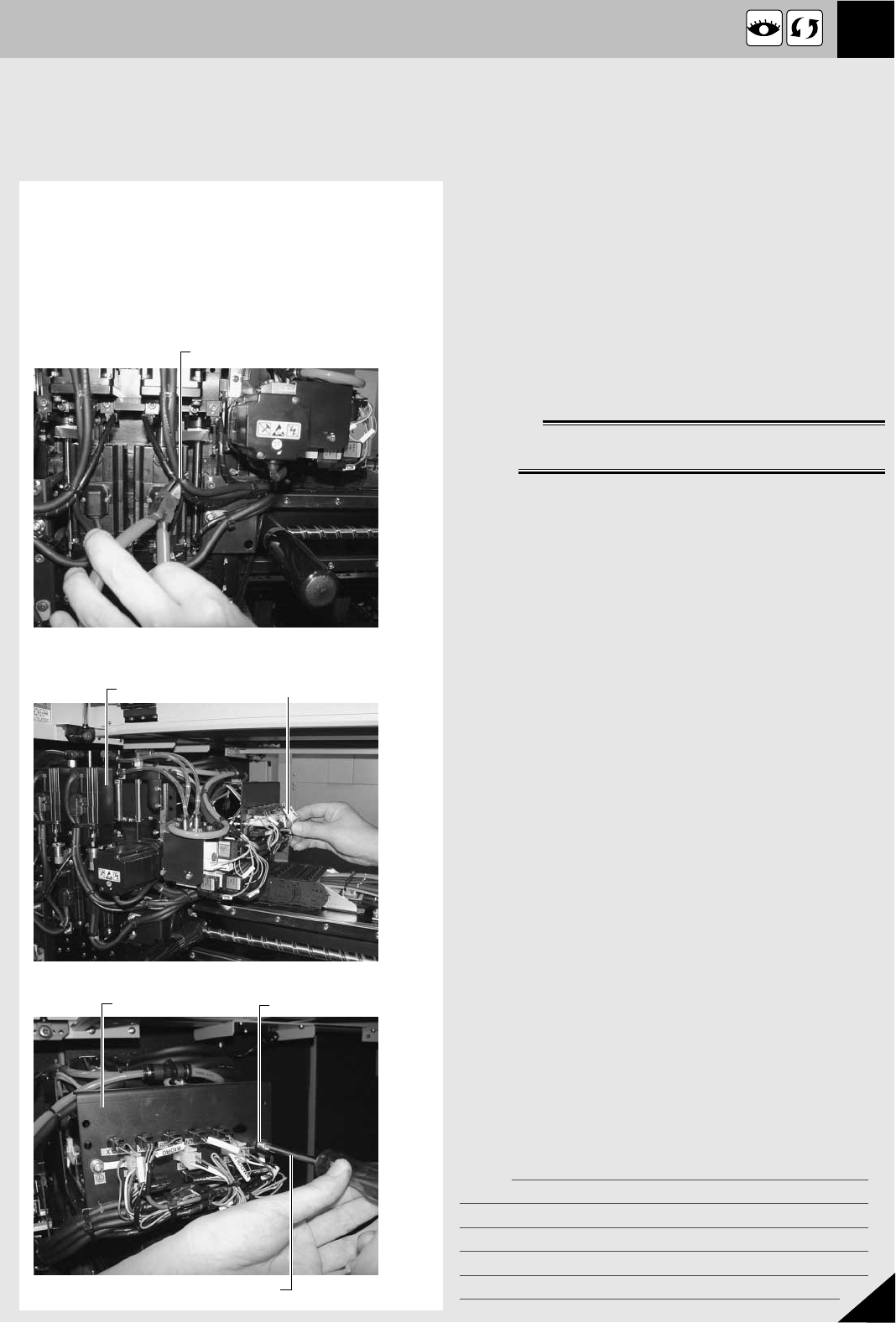

Step 1
Step 2
Step 3
N軸モーターケーブルの
結束バンドを切る
N軸モーター コネクターを外す
アース線を外す
コネクターパネル
プラスドライバー
