メモ 4 1 Section JMC4011102 1. FNC ノズルブロックの清掃とパッキン交換 5 ノズルブロックからノズルを取り外します。 タ イ プ 61F, 62F, 63F ノズルは精密ドライバーでネ ジ２本を緩めて取り外してください。 タ イ プ 64F, 65F, 65F ノズルは六角レンチ (1.5) で 側面のセットスクリューを緩めて取り外してくださ い。 6 O リングを交換し、エア通路を掃除します。 1 . マ…
メモ
3
1
Section
JMC4011102

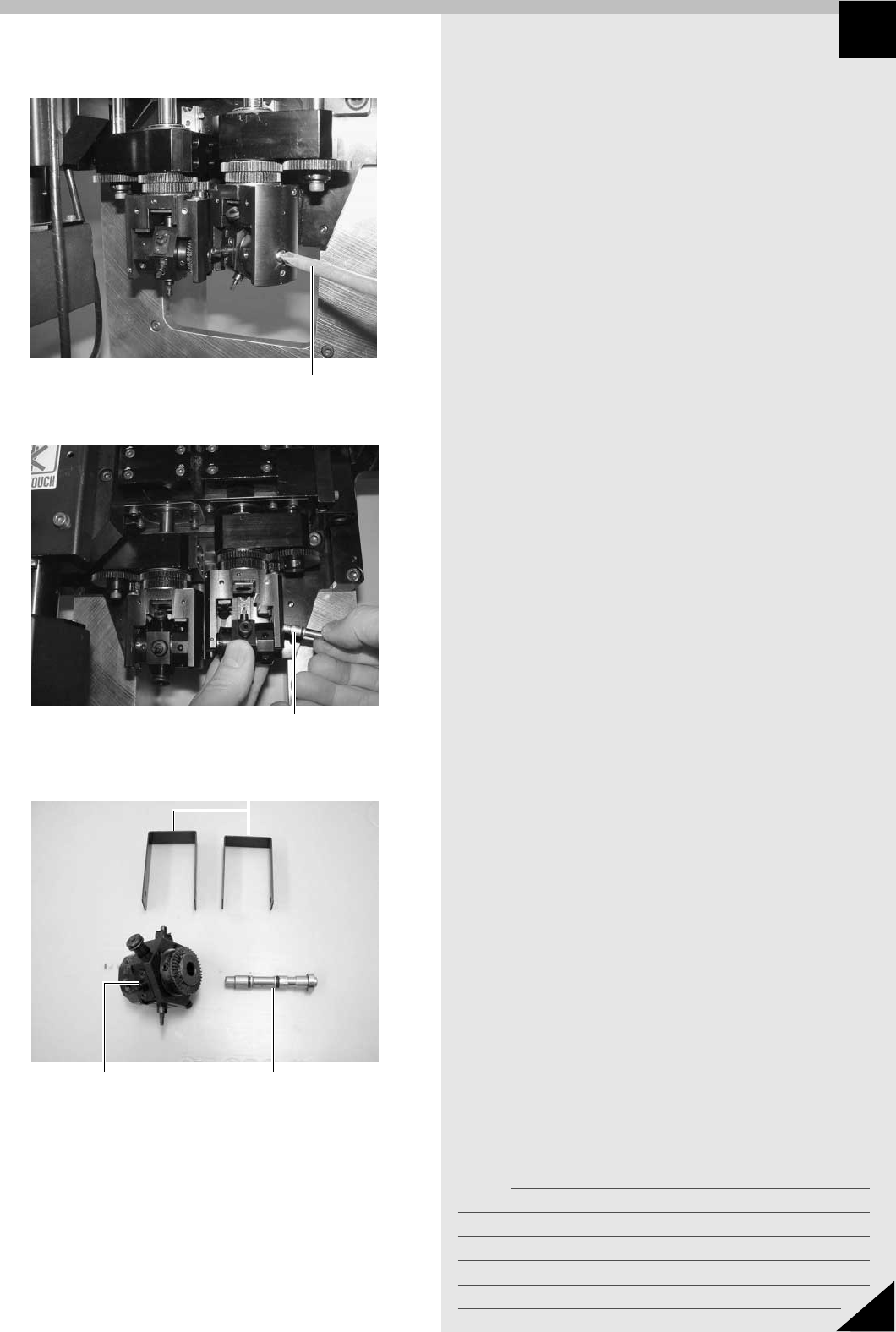

1. FNCノズルブロックの清掃とパッキン交換
4
ノズルブロックを以下の要領で取り外します。
1. ノズルブロックのシャフトの端 (ノズルブロック
ホルダーの切り欠のない側) を六角レンチなどで
押して、シャフトの反対側の端が少し飛び出るよ
うにします。
2. ヘッドを回して、飛び出たシャフトを抜きやすい
向きにします。
3. ノズルブロックが落ちないように手で持ちながら、
シャフトを引き抜くと、ノズルブロックが取り外
せます。
Step 4-1
ドライバーなどで押す
ノズルブロックのギヤカバー
取り外したノズルブロック部品
ノズルブロック シャフト
シャフトを抜いてノズルブロックを取り外す
Step 4-2,4-3
メモ
4
1
Section
JMC4011102

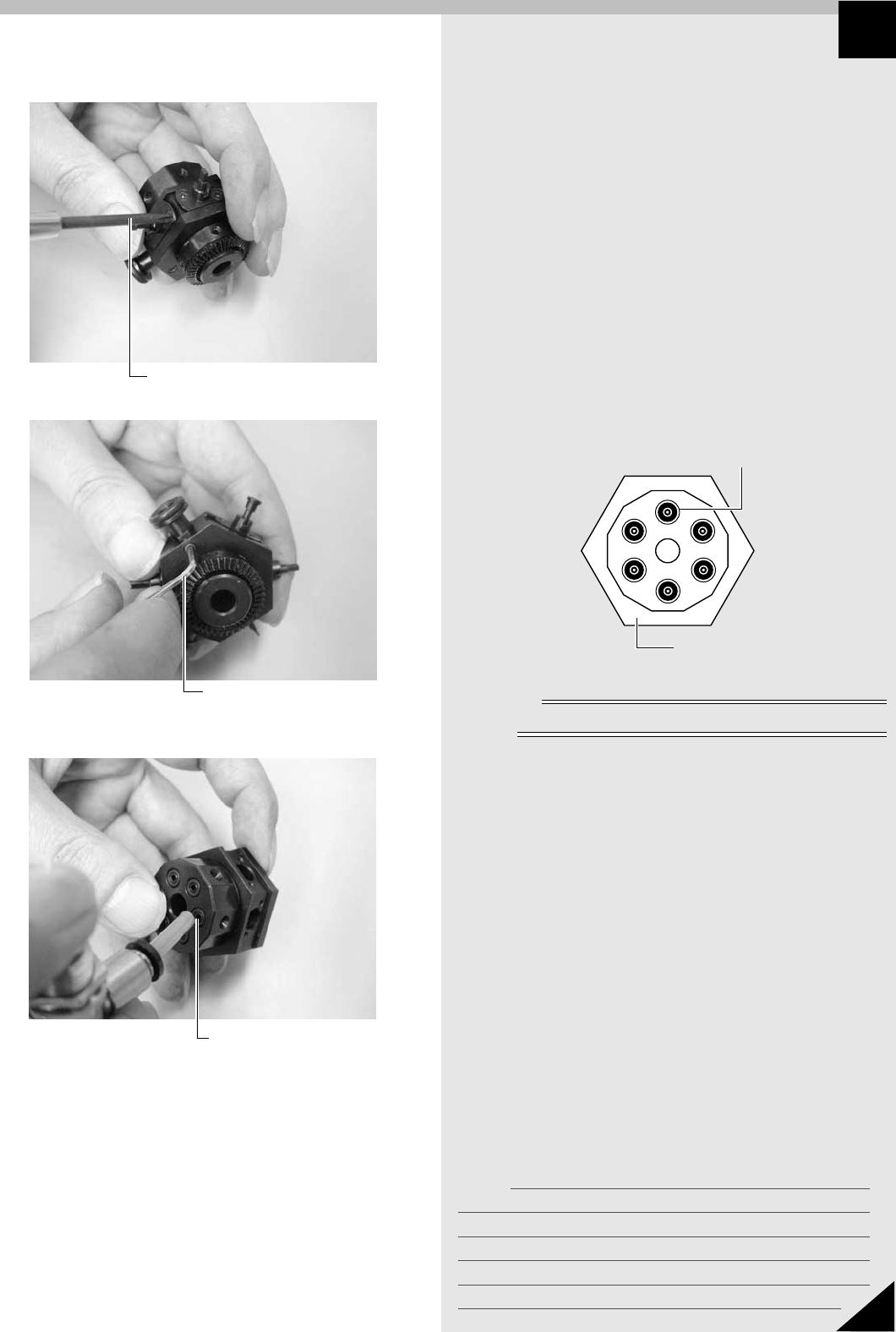

1. FNCノズルブロックの清掃とパッキン交換
5
ノズルブロックからノズルを取り外します。
タイプ61F, 62F, 63Fノズルは精密ドライバーでネ
ジ２本を緩めて取り外してください。
タイプ64F, 65F, 65Fノズルは六角レンチ (1.5) で
側面のセットスクリューを緩めて取り外してくださ
い。
6
O リングを交換し、エア通路を掃除します。
1. マイナス精密ドライバーなどでO リングを取り出
します。
2. O リングのはめ込まれていた穴をエアーブローし
て掃除します。
3. 新しい O リングをはめ込みます。
■ ノズルブロックのOリング
Oリング
ノズルブロック
(KV7-M7143)
n
要点
ノズルブロックのOリングは、6個同時に交換してください。
Step 5
Step 6-2
タイプ61F, 62F, 63Fノズルは
プラス精密ドライバーで取り外す
タイプ64F, 65F, 66Fノズルは
六角レンチ (1.5) で取り外す
Oリングのはめ込まれていた
穴をエアブローして掃除する
メモ
5
1
Section
JMC4011102

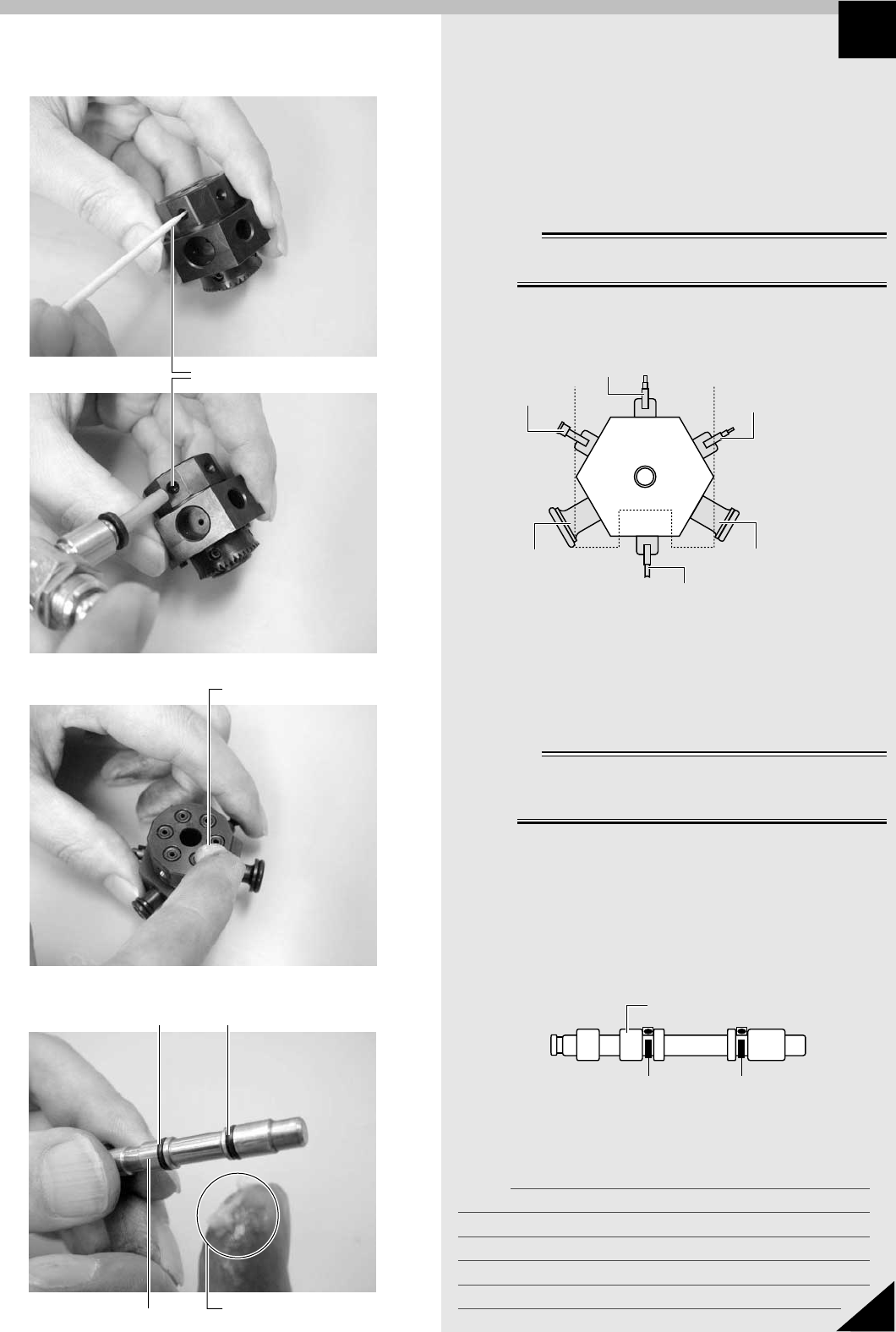

1. FNCノズルブロックの清掃とパッキン交換
7
FNC ロケートピンの位置決め穴を掃除します。
つま楊枝などでFNC ロケートピンの位置決め穴を掃
除をしてから、エアーブローしてください。
8
ノズルブロックにノズルを取り付けます。
Step 5 と逆の手順で行ってください。
c
注意
ノズルを取り付ける位置を間違えないように注意してください。ノズ
ル取り付け位置は下図のとおりです。
■ YV88X-Fノズル取り付け図 (FNCギヤ側より見た図)
2
3
4
5
6
1
1∼6：インデックスホルダー
Type 63F
Type 62F
Type 66F (Std.), Type 6x (Option)
Type 61F
Type 65F
Type 64F
9
ノズルブロック側面のO リングにリチウムグリ
スを少量塗布します。
すべてのO リングになるべく均一にグリスを塗布し
てください。
c
注意
グリスでOリングの穴が詰まらないように注意してください。もし詰
まってしまったら、つま楊枝などで余分なグリスを取り除いてくださ
い。
0
ノズルブロックシャフトのO リングにグリスを
塗布します。
グリスはシリコングリスを使用してください。
■ ノズルブロックシャフトのO リング
ノズルブロックシャフト
(KV7-M7142)
Oリング Oリング
ノズルブロックを元どおり取り付けます。
Step 1∼4 の逆の手順で行ってください。
Step 7
Step 9
Step 10
FNCロケートピン穴を掃除して
エアブローする
リチウムグリスを塗布する
Oリングにシリコン
グリスを塗布する
Oリング
シャフト
Oリング
