3 技术数据 用户手册 SIPLAC E HF 3.7 贴片机的尺寸和重量 软件版本 SR.504.xx 2003 年 7 月中文版 112 3.7 贴片机的尺寸和重量 3.7.1 贴片机的尺寸 3 图 3.7 - 1 贴片机的尺寸 （贴片机主体）
用户手册 SIPLACE HF 3 技术数据
软件版本 SR.504.xx 2003 年 7 月中文版 3.6 压缩空气供给
111
3.6 压缩空气供给
3
3
3
*) 带有 12 段位器的收集贴片头 3
**) 带有 6 段位器的收集贴片头 3
***) 双贴片头 3
3.6.1 压缩空气规格
根据 ISO/DIS 8573-1，最大微粒尺寸密度 （1 级） 3
3
3.6.2 噪音辐射
3
3.6.3 允许的环境条件
3
压缩空气压力
p
最小
p
最大
0.5 MPa = 5.0 bar
1.0 MPa = 10 bar
连接
1/2"
压缩空气消耗量 C&P12， 350 Nl/min
*)
/ TH 或 C&P6
**)
/ TH
***)
工作压力
0.48 MPa ± 0.025 MPa (4.8 bar ± 0.25 bar)
微粒尺寸
0.1 µm
微粒密度
0.1 mg/m³
最大含油量 （1 级） 微粒密度 0.01 mg/m³
压力露点 （4 级） 露点 +3°
最大噪音辐射
74 dB (A)
室内温度 15°C 至 35°C
空气湿度 30 至 75%
（但是平均不高于 45% ，以防止贴片机凝结）。
3 技术数据 用户手册 SIPLACE HF
3.7 贴片机的尺寸和重量 软件版本 SR.504.xx 2003 年 7 月中文版
112
3.7 贴片机的尺寸和重量
3.7.1 贴片机的尺寸
3

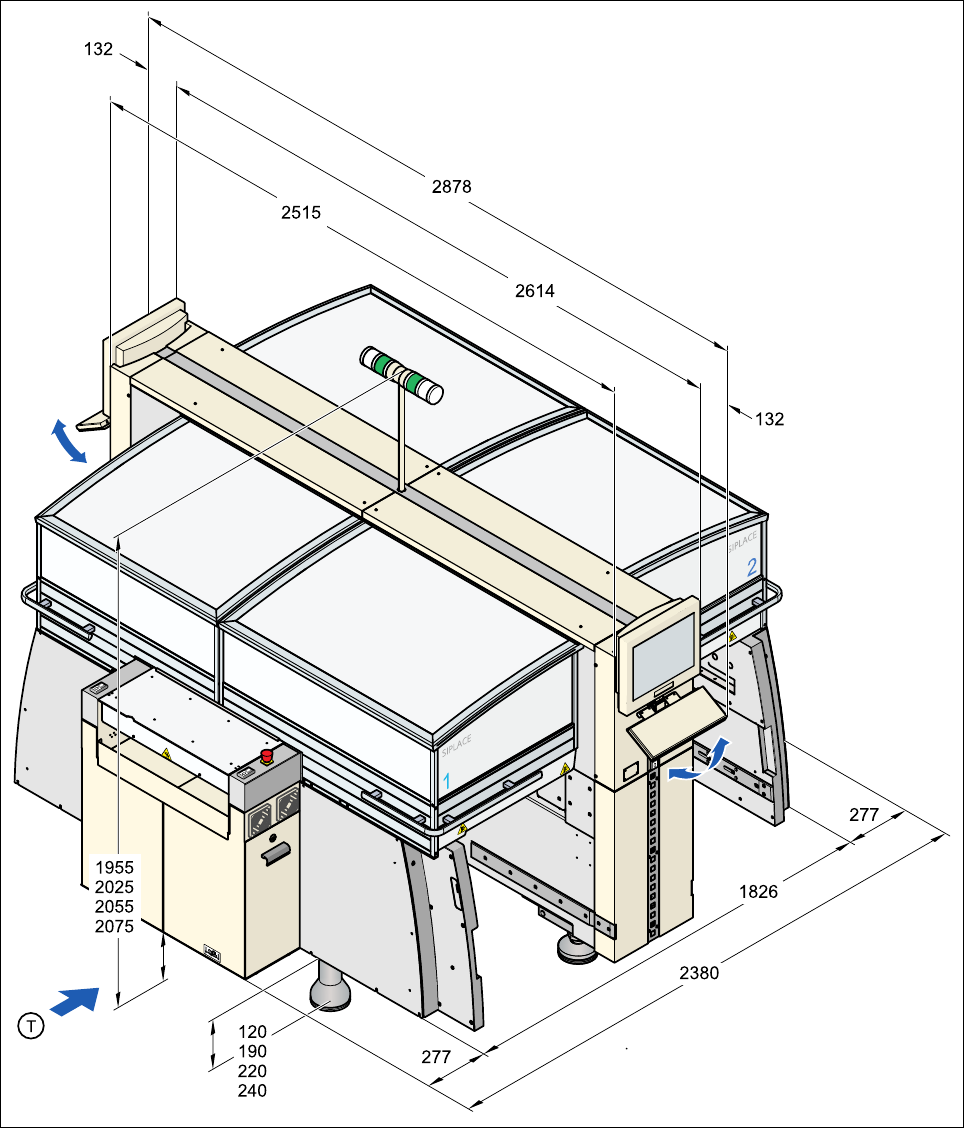

图
3.7 - 1
贴片机的尺寸 （贴片机主体）
用户手册 SIPLACE HF 3 技术数据
软件版本 SR.504.xx 2003 年 7 月中文版 3.7 贴片机的尺寸和重量
113
3.7.2 技术数据 - 尺寸，重量
3
长度
2,380 mm
宽度
2,515 mm
2,614 mm （包括显示器）
带警示灯的高度 最多 2,075 个
底部间隙 120 mm，标准高度
240 mm， SMEMA 高度
基本组件的重量
3,800 kg
完全装备的重量
4,700 kg
基础上单位面积的负荷 最小 1561 kg/m² （安全系数 2）
特殊地面负荷
6 个贴片机支脚
3 个贴片机支脚
75.3 N/cm² （安全系数 2）
150.6 N/cm² （安全系数 2）
