用户手册 SIPLACE HF 3 技术数据 软件版本 SR.504.xx 2003 年 7 月中文版 3. 7 贴片机的尺寸和重量 115 3.7.4 带有矩阵式料盘交换器的贴片系统尺寸 3 3 3 3 图 3.7 - 3 带有矩阵式料盘交换器的贴片系统 尺寸，用毫米表示 3
3 技术数据 用户手册 SIPLACE HF
3.7 贴片机的尺寸和重量 软件版本 SR.504.xx 2003 年 7 月中文版
114

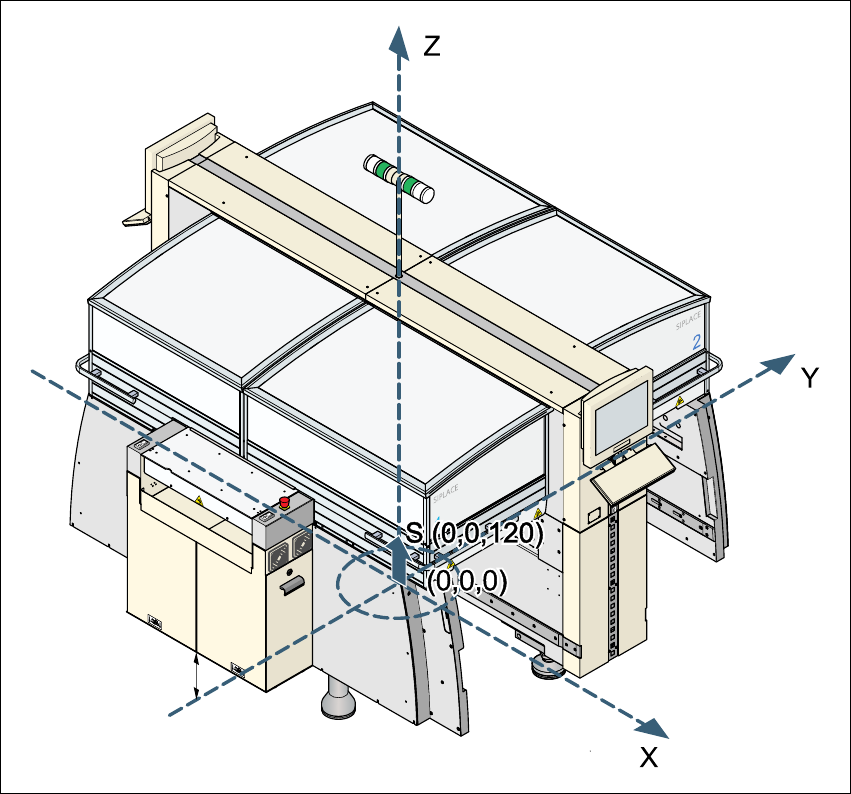

3.7.3 贴片系统的重心
3
图
3.7 - 2
贴片系统的重心，用毫米表示
3
X 坐标 0 mm
Y 坐标 0 mm
Z 坐标 120 mm 高
TPCB 传送方向
这些重心的坐标对应于与 PCB 传送高度为 830 mm 的贴片系统。
用户手册 SIPLACE HF 3 技术数据
软件版本 SR.504.xx 2003 年 7 月中文版 3.7 贴片机的尺寸和重量
115

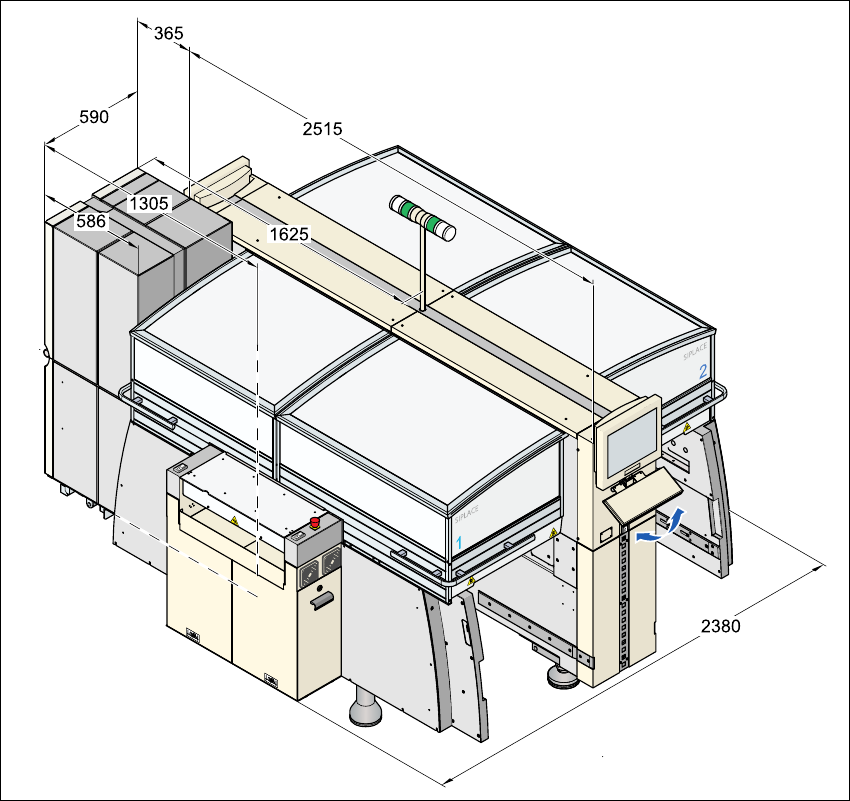

3.7.4 带有矩阵式料盘交换器的贴片系统尺寸
3
3
3
3
图
3.7 - 3
带有矩阵式料盘交换器的贴片系统尺寸，用毫米表示
3
3 技术数据 用户手册 SIPLACE HF
3.7 贴片机的尺寸和重量 软件版本 SR.504.xx 2003 年 7 月中文版
116

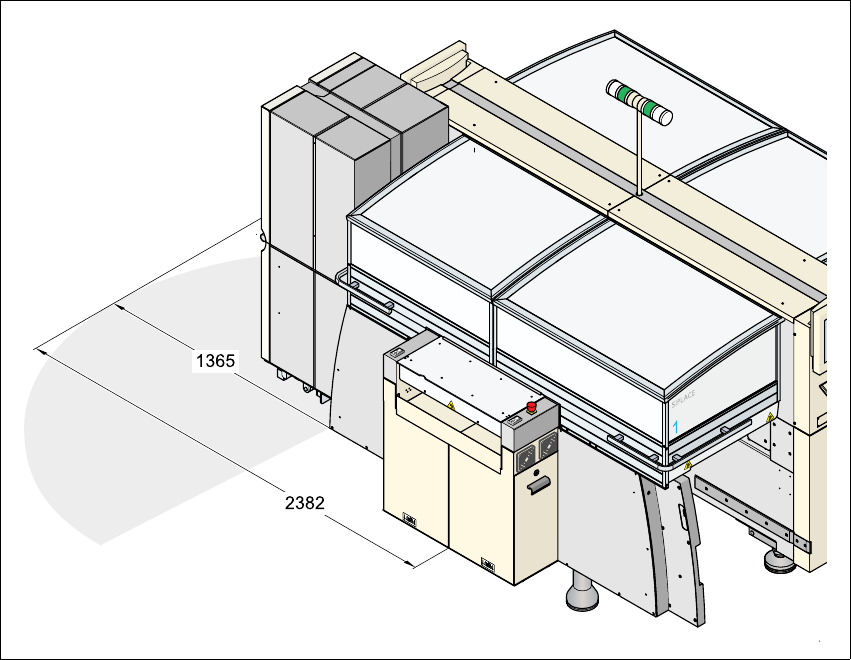

3.7.5 矩阵式料盘交换器的机动半径
3
3
3
3
图
3.7 - 4
矩阵式料盘交换器的机动半径
