3 技术数据 用户手册 SIPLAC E HF 3.7 贴片机的尺寸和重量 软件版本 SR.504.xx 2003 年 7 月中文版 116 3.7.5 矩阵式料盘交换器的机动半径 3 3 3 3 图 3.7 - 4 矩阵式料盘交换器的机动半径
用户手册 SIPLACE HF 3 技术数据
软件版本 SR.504.xx 2003 年 7 月中文版 3.7 贴片机的尺寸和重量
115
3.7.4 带有矩阵式料盘交换器的贴片系统尺寸
3
3
3
3
图
3.7 - 3
带有矩阵式料盘交换器的贴片系统尺寸，用毫米表示
3
3 技术数据 用户手册 SIPLACE HF
3.7 贴片机的尺寸和重量 软件版本 SR.504.xx 2003 年 7 月中文版
116
3.7.5 矩阵式料盘交换器的机动半径
3
3
3
3
图
3.7 - 4
矩阵式料盘交换器的机动半径
用户手册 SIPLACE HF 3 技术数据
软件版本 SR.504.xx 2003 年 7 月中文版 3.8 控制部件
117
3.8 控制部件
3.8.1 控制部件和显示装置
3
图
3.8 - 1

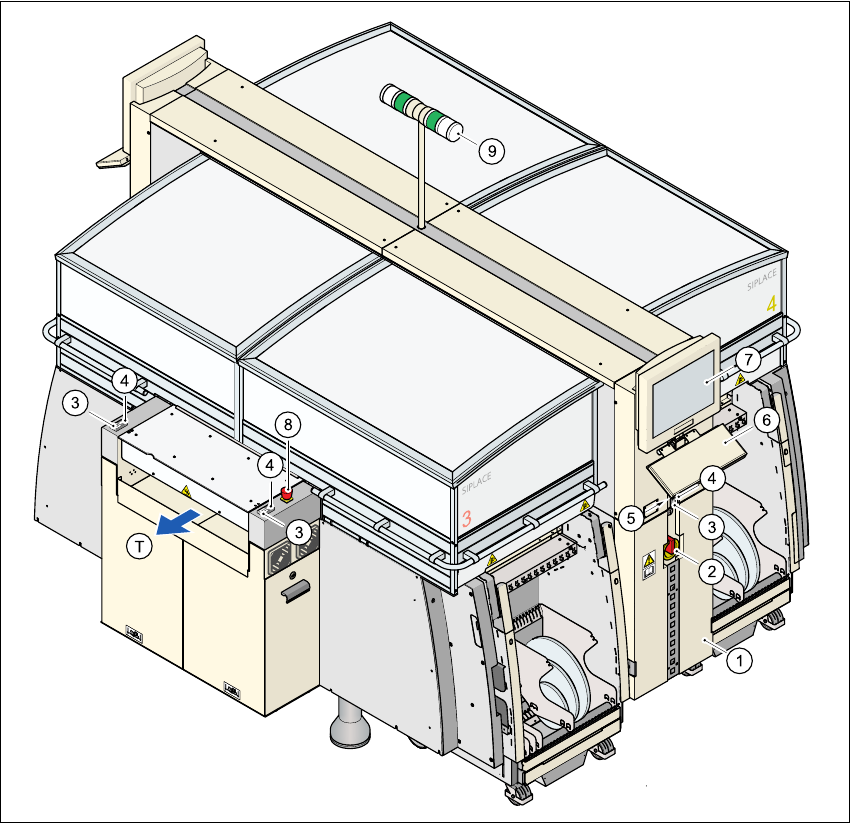

控制部件和显示装置
3
(1)电源侧的操作员面板 (2) 主电源开关
(3) Stop （停止）按钮 （黑色） (4) Start （启动）按钮 （白色）
(5) 元件计数器 (6) 键盘
(7) LCD 触摸屏 (8) Emergency Stop （急停）按钮
(9) 指示灯 (T) PCB 传送方向
