用户手册 SIPLACE HF 3 技术数据
软件版本 SR.504.xx 2003 年 7 月中文版 3.9 悬臂
123
贴片头座 (2) 装有下列元件：
- 副悬臂照相机 （用于 PCB 视像组件的 PCB 照相机）
- 成套贴片头控制板 (7)
- 测量系统的测量头
- 收集贴片头或 SIPLACE 双贴片头
悬臂 （图 3.9 - 2）由碳纤化合物材料制成，这种材料使组件非常轻而且坚固。
X 轴由线性马达驱动。驱动装置的次要部分由永磁体构成，安装在悬臂上。主要部分用螺钉固定
在贴片头座上。贴片头支座可放置所有类型的贴片头 - SIPLACE 贴片机另一台非常灵活的指示
器。
3.9.3 X 轴的技术数据
3
驱动装置 直接，线性马达
最大速度
2.5 m/sec.
移动行程
471 mm
行程范围，机械式
480 mm
距离测量系统 金属线性光栅尺
光栅尺长度
520 mm
分辨率
1 µm
3 技术数据 用户手册 SIPLACE HF
3.9 悬臂 软件版本 SR.504.xx 2003 年 7 月中文版
124
3.9.4 Y 轴的结构
3

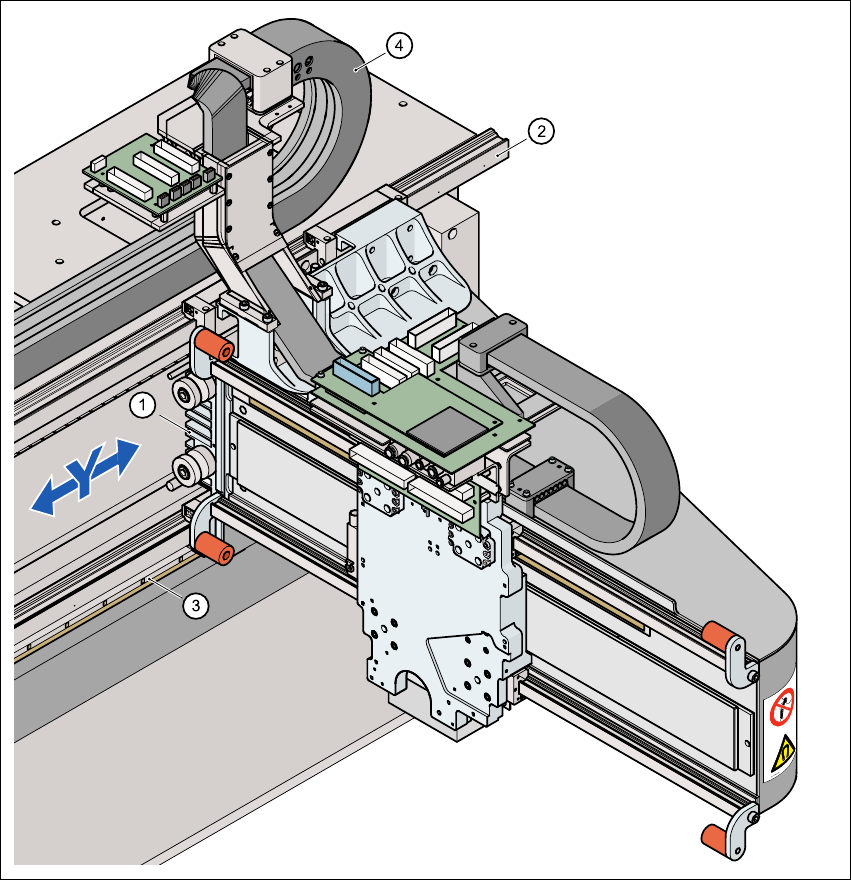

图
3.9 - 3 Y
轴的结构
3
(1) 带有永磁铁的线性驱动装置
(2) 导向系统
(3) 线性距离测量系统
(4) 跟踪线缆
用户手册 SIPLACE HF 3 技术数据
软件版本 SR.504.xx 2003 年 7 月中文版 3.9 悬臂
125
Y 轴主要由以下主要组件构成： 3
- 带有永磁体 (1) 的线性驱动装置
- 导向系统 (2)
- 线性距离测量系统 (3)
- 跟踪线缆 (4)
3
Y 轴由线性马达驱动。驱动装置的次要部分由永磁体构成，安装在贴片机机架上。主要部分用螺
钉固定在悬臂上。 3
3.9.5 Y 轴的技术数据
驱动装置 直接，线性马达
最大速度
2.5 m/sec.
悬臂移动行程
1,430 mm
距离测量系统 金属线性光栅尺
光栅尺长度
1,850 mm
分辨率
1 µm
