3 技术数据 用户手册 SIPLAC E HF 3.10 视像组件 软件版本 SR.504.xx 2003 年 7 月中文版 126 3.10 视像组件 每个 6 段位器和 12 段位器收集贴片头都有 一个单独的元件视像组件 （见图 3.3 - 2 ，第 93 页和图 3.3 - 5 ，第 98 页） 。静止 P&P 元件视像照相机 （ 22 型）永久固定在贴片机机架上。 3 静止 P&P 元件视像照相机 （ 22 型）…
用户手册 SIPLACE HF 3 技术数据
软件版本 SR.504.xx 2003 年 7 月中文版 3.9 悬臂
125
Y 轴主要由以下主要组件构成： 3
- 带有永磁体 (1) 的线性驱动装置
- 导向系统 (2)
- 线性距离测量系统 (3)
- 跟踪线缆 (4)
3
Y 轴由线性马达驱动。驱动装置的次要部分由永磁体构成，安装在贴片机机架上。主要部分用螺
钉固定在悬臂上。 3
3.9.5 Y 轴的技术数据
驱动装置 直接，线性马达
最大速度
2.5 m/sec.
悬臂移动行程
1,430 mm
距离测量系统 金属线性光栅尺
光栅尺长度
1,850 mm
分辨率
1 µm
3 技术数据 用户手册 SIPLACE HF
3.10 视像组件 软件版本 SR.504.xx 2003 年 7 月中文版
126
3.10 视像组件
每个 6 段位器和 12 段位器收集贴片头都有一个单独的元件视像组件（见图 3.3 - 2，第 93 页和图
3.3 - 5，第 98 页）。静止 P&P 元件视像照相机 （22 型）永久固定在贴片机机架上。 3
静止 P&P 元件视像照相机 （22 型） 50 x 40 的装配位置 3
3
3

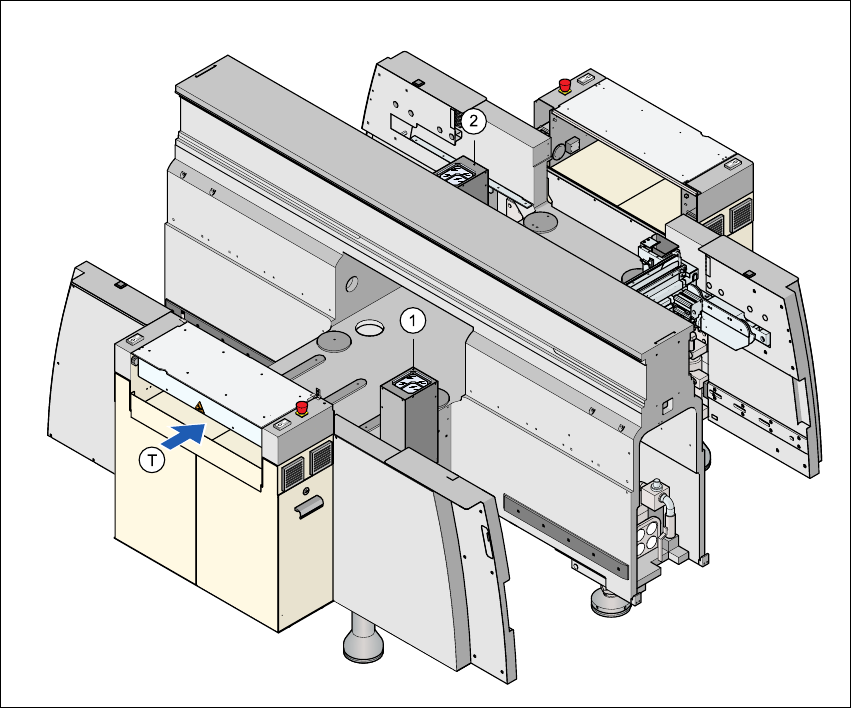

图
3.10 - 1
静止
P&P
元件视像照相机 （
22
型）
50 x 40
的装配位置
3
(1) 料位 1 的装配位置
(2) 料位 3 的装配位置
双贴片头 静止 P&P 元件视像照相机 （22 型） 50 x 40
悬臂 1 料位 1
悬臂 2 料位 3
用户手册 SIPLACE HF 3 技术数据
软件版本 SR.504.xx 2003 年 7 月中文版 3.10 视像组件
127
警告有碰撞的危险 3
贴片头由双贴片头转换成收集贴片头时，必须卸下双贴片头的静止元件视像照相机 - P&P （22
型） 50 x 40 和静止元件视像照相机 - P&P （20 型） 8 x 8，否则收集贴片头会与照相机安装孔相
撞。
元件视像组件用于确定： 3
- 元件在吸嘴处的精确位置，以及
- 元件封装形式的几何形状。
PCB 视像组件使用 PCB 上的基准点，以确定： 3
-PCB 的位置
-PCB 的旋转角
-PCB
的偏移。
PCB 照相机固定在悬臂轴底部。它们使用供料器上的基准点确定元件的精确拾取位置，这对较小
的元件来说尤其重要。 3
