用户手册 SIPLACE HF 3 技术数据
软件版本 SR.504.xx 2003 年 7 月中文版 3.10 视像组件
129
3.10.2 6 段位器收集贴片头上的元件视像照相机 (24 x 24)
3.10.2.1 结构
3

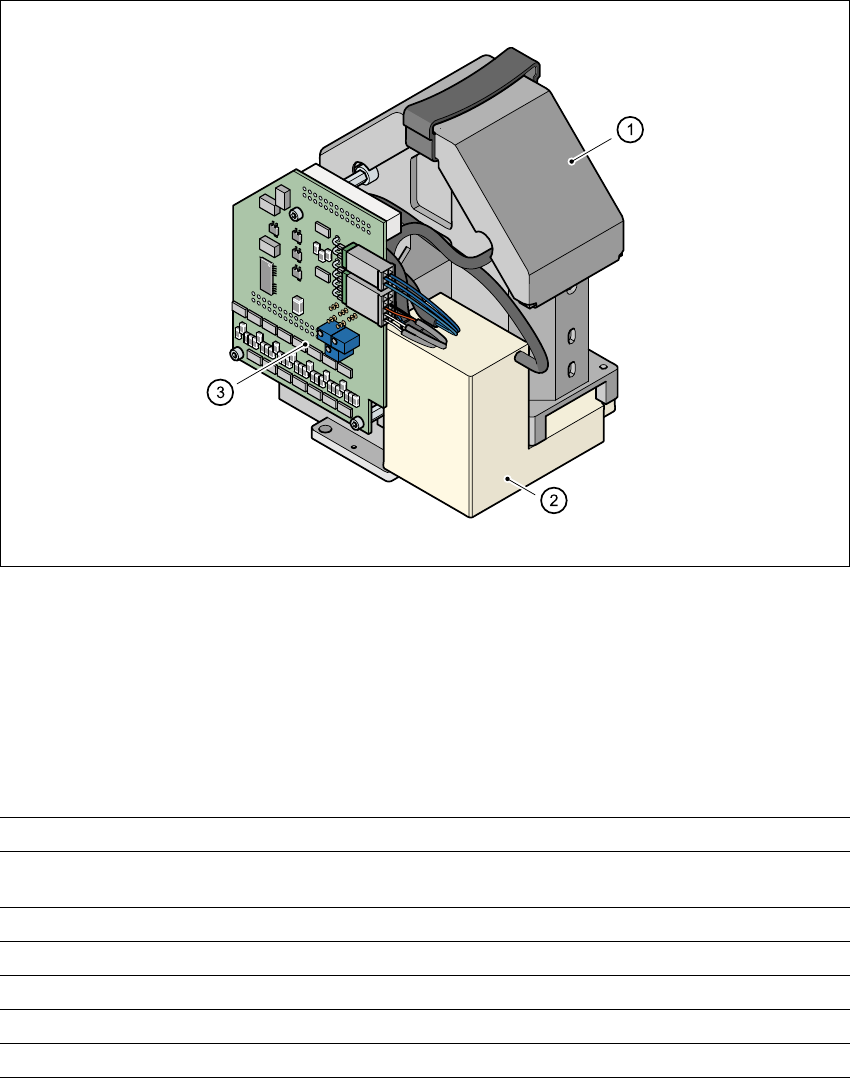

图
3.10 - 3 6
段位器收集贴片头上的元件视像照相机
(24 x 24)
3
(1) 元件照相机，镜头和照明
(2) 照相机放大器
(3) 照明控制部件
3.10.2.2 技术数据
3
元件尺寸 1.6 mm x 0.8 mm 至 32 mm x 32 mm
元件范围
0603 至 32 mm x 32mm
PLCC， SO， QFP， TSDP， SOT， MELF， CHIP， IC BGA
最小管脚间距
0.5 mm
最小突出管脚间距
0.56 mm
最小球面管脚 / 突出管脚直径
0.32 mm
视场
39 mm x 39 mm
照明方法 前方照明 （3 级，可按需要编程）
3 技术数据 用户手册 SIPLACE HF
3.10 视像组件 软件版本 SR.504.xx 2003 年 7 月中文版
130
3.10.3 双贴片头的元件视像照相机
3.10.3.1 元件视像照相机 （静止 P&P （22 型） 50 x 40）的结构
3

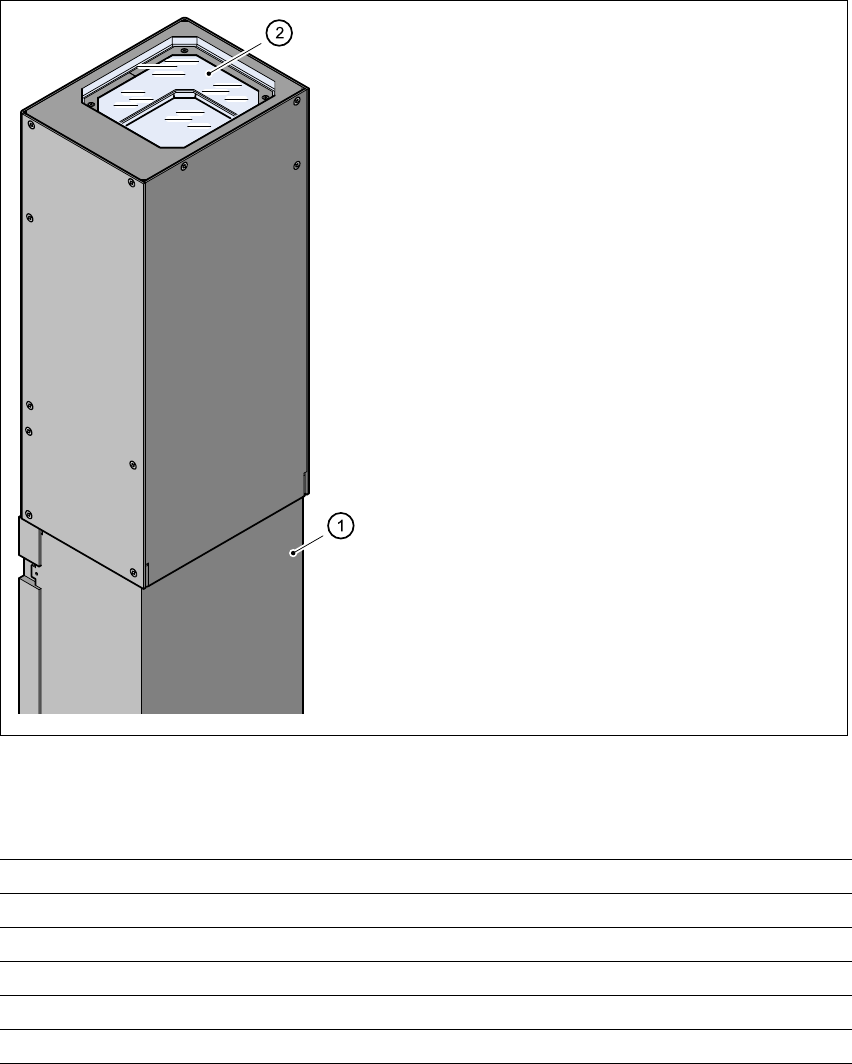

图
3.10 - 4
元件视像照相机 （静止
P&P
（
22
型）
50 x 40
）的结构
3.10.3.2 技术数据
3
(1) 带照相机和照相机放大器的照相机安装孔
(2) 玻璃板 - 在照明和镜头上方
元件尺寸 单个元件测量最大 40 mm x 50 mm
元件范围 0603， MELF， SO， PLCC， QFP，电解质电容器， BGA
最小管脚间距
0.5 mm
最小球面管脚 / 突出管脚直径
0.32 mm
视场
45 mm x 60 mm
照明方法 前方照明 （6 级，可按需要编程）
用户手册 SIPLACE HF 3 技术数据
软件版本 SR.504.xx 2003 年 7 月中文版 3.10 视像组件
131
3.10.4 多色标准 PCB 视像照相机 （5 型） 27
3.10.4.1 标准组件
3

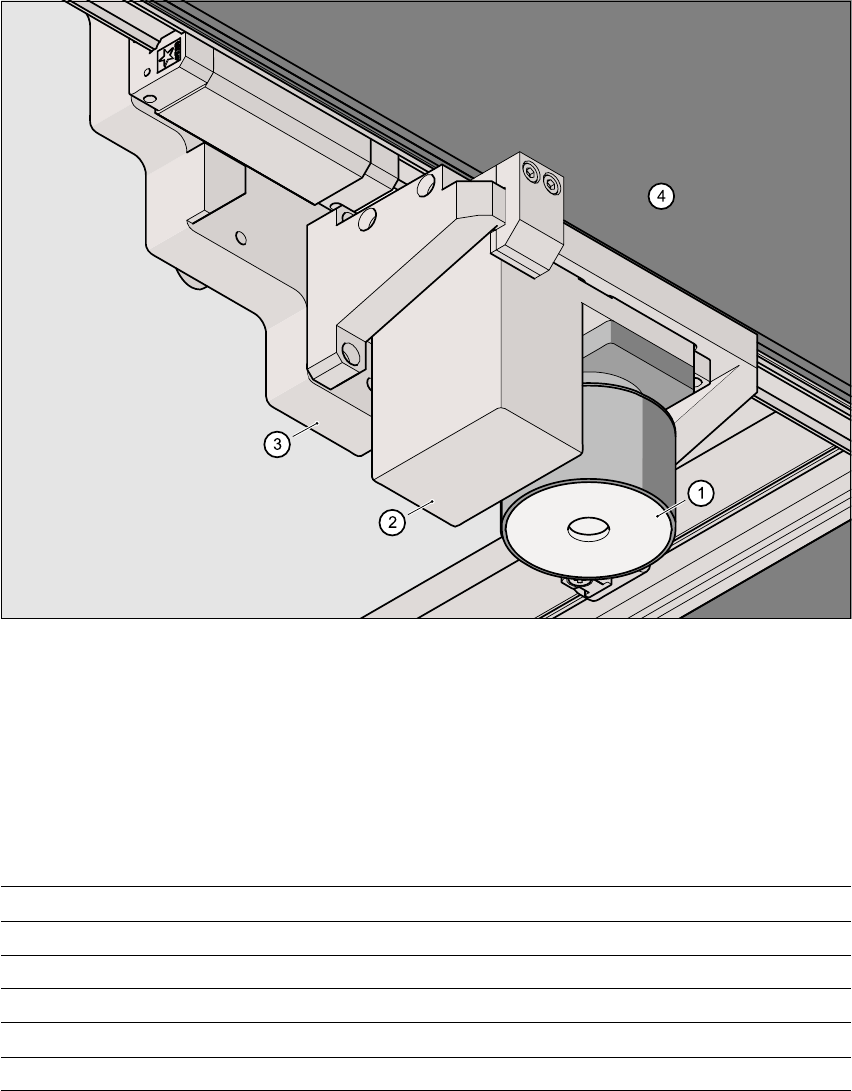

图
3.10 - 5
悬臂上的
PCB
视像照相机，标准 （
5
型）
27 -
从下方看
3
(1) PCB 照相机，镜头和照明
(2) 照相机放大器
(3) 贴片头座
(4) 悬臂
3.10.4.2 技术数据
基准点 每个贴片程序最多 3 个
料库容量 最多 255 种基准点类型 - 系统基准点
≥ 249
图像处理 几何校准
照明方法 前方照明
每个基准点 / 坏的基准点的检测时间
0.4 s
视场
5.7 mm x 5.7 mm
