4 安装和试运行 用户手册 SIPLAC E HF 4.2 贴片系统的尺寸 软件版本 SR.504.xx 2003 年 7 月中文版 140 4.2.1 贴片机支脚间隙 4 图 4.2 - 3 贴片机支脚间隙，用毫米表示
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.2 贴片系统的尺寸
139
4

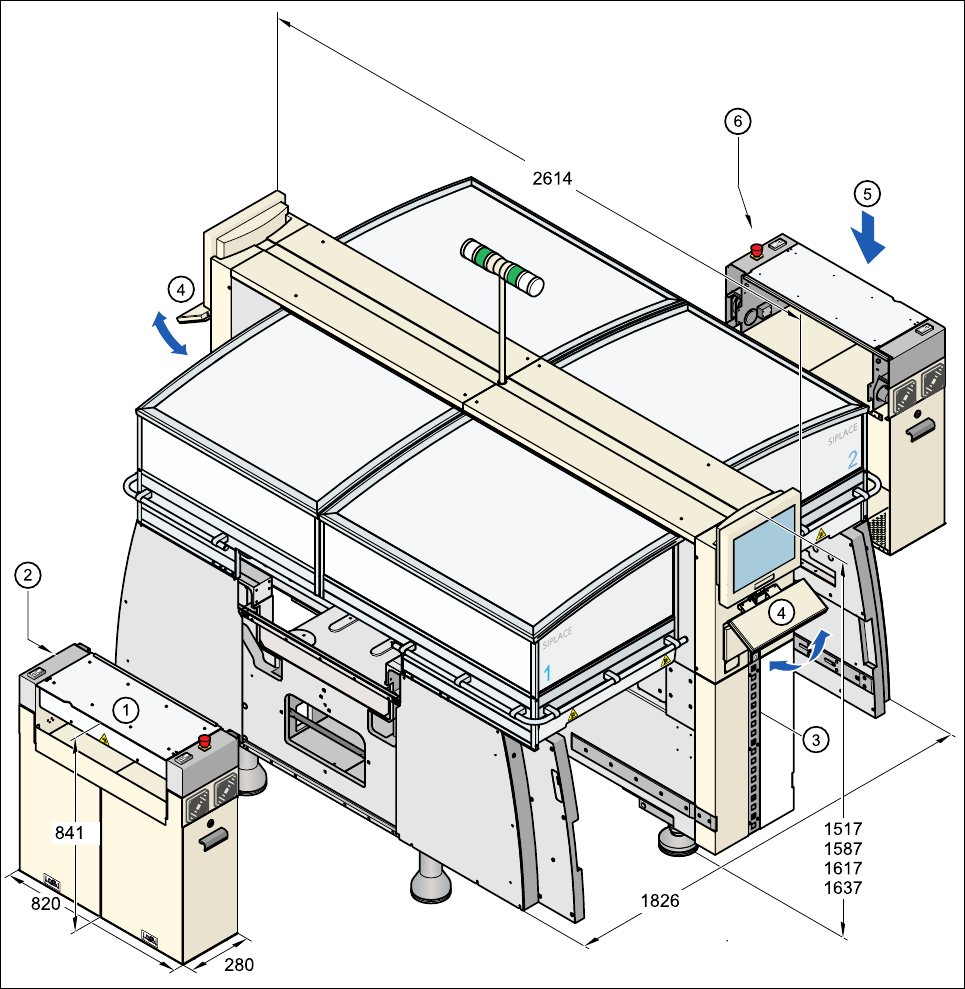

图
4.2 - 2
贴片机尺寸
(mm) -
扩展套件已拆除
4
(1) PCB 输入侧的扩展套件 - 运输时拆除
(2) 计算机装置，包括在扩展套件 (1) 中
(3) 气动印制电路板，盖子后面
(4) 可向下折放的键盘
(5) PCB 输出侧的扩展套件 - 如必要，可拆除
(6) 轴单元，包括在扩展套件 (5) 内
4 安装和试运行 用户手册 SIPLACE HF
4.2 贴片系统的尺寸 软件版本 SR.504.xx 2003 年 7 月中文版
140
4.2.1 贴片机支脚间隙
4
图
4.2 - 3
贴片机支脚间隙，用毫米表示
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.2 贴片系统的尺寸
141
4.2.2 PCB 传送导轨右侧和贴片机中心的距离
4.2.2.1 单传送导轨
4
图
4.2 - 4 PCB
传送导轨右侧和贴片机中心的距离，用毫米表示 （单传送导轨）
4
M 贴片机中心
T PCB 传送方向
