用户手册 SIPLACE HF 4 安装和试运行 软件版本 SR.504.xx 2003 年 7 月中文版 4.2 贴片系统的尺寸 141 4.2.2 PCB 传送导轨右侧和贴片机中心的距离 4.2.2.1 单传送导轨 4 图 4.2 - 4 PCB 传送导轨右侧和贴片机中心的距 离，用毫米表示 （单传送导轨） 4 M 贴片机中心 T PCB 传送方向
4 安装和试运行 用户手册 SIPLACE HF
4.2 贴片系统的尺寸 软件版本 SR.504.xx 2003 年 7 月中文版
140

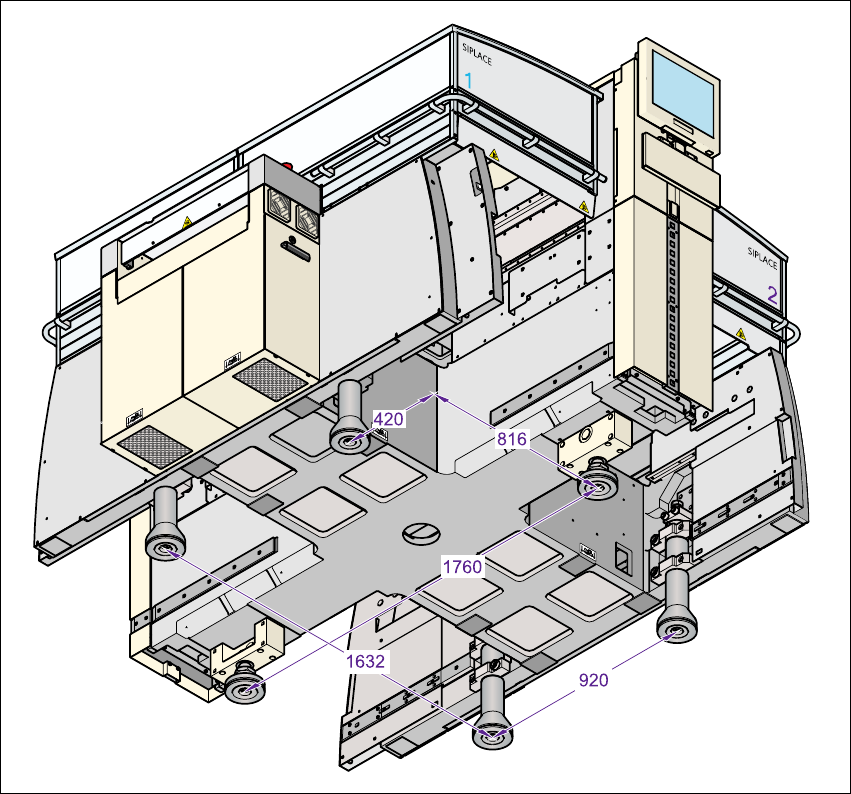

4.2.1 贴片机支脚间隙
4
图
4.2 - 3
贴片机支脚间隙，用毫米表示
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.2 贴片系统的尺寸
141

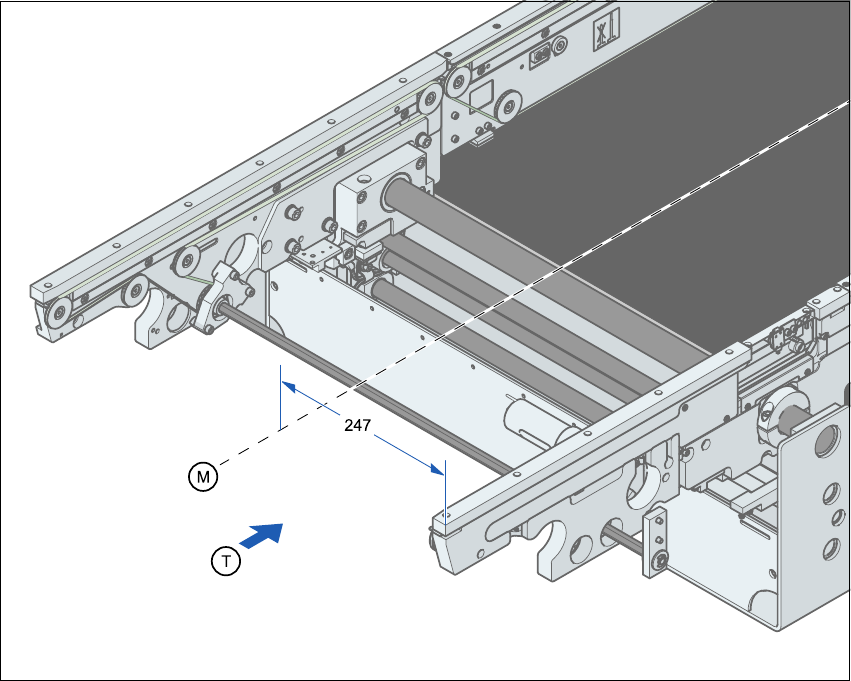

4.2.2 PCB 传送导轨右侧和贴片机中心的距离
4.2.2.1 单传送导轨
4
图
4.2 - 4 PCB
传送导轨右侧和贴片机中心的距离，用毫米表示 （单传送导轨）
4
M 贴片机中心
T PCB 传送方向
4 安装和试运行 用户手册 SIPLACE HF
4.2 贴片系统的尺寸 软件版本 SR.504.xx 2003 年 7 月中文版
142
4.2.2.2 双传送导轨
4
图
4.2 - 5 PCB
传送导轨右侧和贴片机中心的距离，用毫米表示 （双传送导轨）
4
M 贴片机中心
T PCB 传送方向
