用户手册 SIPLACE HF 4 安装和试运行 软件版本 SR.504.xx 2003 年 7 月中文版 4. 3 交付时的配置和运输 145 4.3.4 不使用包装箱或托盘，运输贴片机 4.3.4.1 安全说明 警告 → 必须遵守有关运输重型货物的事 故预防规定。 → 尤其是，您应穿上安全靴，以免 挤压到双脚。 → 在运输贴片机前，须仔细阅读本 节内容，以免发生严重损害。 → 运输贴片机时，确保所有的支脚 已离开地面。否则，支脚会与…
4 安装和试运行 用户手册 SIPLACE HF
4.3 交付时的配置和运输 软件版本 SR.504.xx 2003 年 7 月中文版
144
- 单传送导轨和双传送导轨的输入传送导轨均已拆除。与传送导轨马达和光障传感器连接的电缆
已断开。
- 两个键盘 （图 4.2 - 2 中的 4）可垂直下折。
- 主要故障指示器被拆除 （图 4.2 - 2 中的 6）。
4.3.3 运输贴片机包装箱
4.3.3.1 服务
做为服务的一项内容， SIEMENSDEMATIC 可将 SIPLACE HF 贴片机完全集成到您的生产线中。
凭借我们丰富的知识和经验，并借助适宜的工具和设备，我们可以保证整个安装过程顺利、高
效。但这需要您事先说明您的基础设施方面的情况，并根据您的情况进行调整。
请注意，运输贴片机最安全的方法是，始终将贴片机放在运输箱中，或至少应放在托盘上。这可
以防止因贴片机支脚与障碍物碰撞而使贴片机受损。
4.3.3.2 安全说明
警告
- 必须遵守有关运输重型货物的事故预防规定。
- 如果不使用 4.3.3.3 中规定的叉车运输贴片机，则贴片机有可能倾翻。
- 尤其是，您应穿上安全靴，以免挤压到双脚。
4.3.3.3 运输方法
使用符合下列规格的叉车装载板条箱内的贴片机：
叉长： 最短 1800 mm
负荷： 最小 6000 kg
叉间净宽： 最小 350 mm 4
4.3.3.4 运输箱上叉车的插入点
只能在图 4.3 - 1 (A) 规定的位置装上叉车。我们建议您应准备好箱子和包装备用。
警告
如果您仍坚持运输贴片机时，不使用包装箱或托盘，那么您就必须遵守下节中的规定。只有这
样，才能防止您的贴片机受到损坏。
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.3 交付时的配置和运输
145
4.3.4 不使用包装箱或托盘，运输贴片机
4.3.4.1 安全说明
警告
→ 必须遵守有关运输重型货物的事故预防规定。
→ 尤其是，您应穿上安全靴，以免挤压到双脚。
→ 在运输贴片机前，须仔细阅读本节内容，以免发生严重损害。
→ 运输贴片机时，确保所有的支脚已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这会
损坏贴片机机架上的支脚螺纹。
4.3.4.2 运输方法
按照下列规格，使用升降叉车运输贴片机：
叉长： 最短 1800 mm 4
载荷： 最小 6000 kg 4
平行 PCB 传送方向时的叉间距： 420 mm 4
穿过 PCB 传送方向时的叉间距： 800 mm - 900 mm 4
4 安装和试运行 用户手册 SIPLACE HF
4.3 交付时的配置和运输 软件版本 SR.504.xx 2003 年 7 月中文版
146
4.3.4.3 贴片机上叉车的插入点
以下两个图显示了从托盘升降贴片机或不使用托盘运输贴片机时，贴片机上的叉车插入点。
注意
长距离运输时，一定要使用托盘和叉车，这样可以防止贴片机受损。

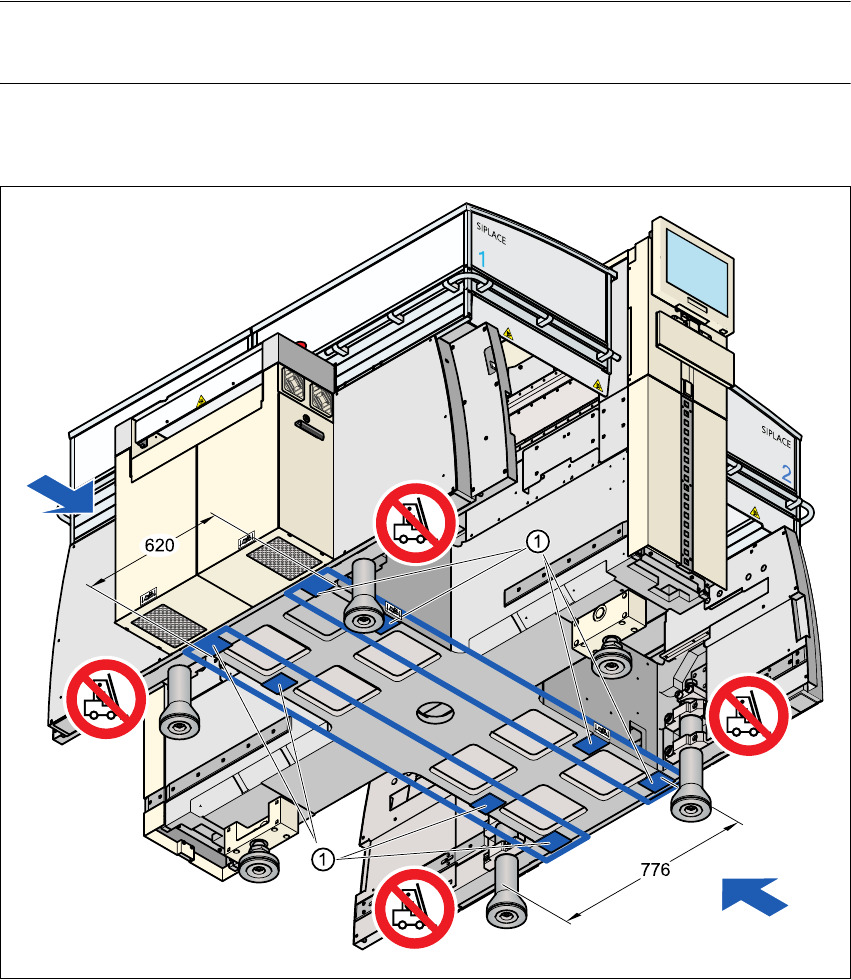

平行于 PCB 传送导轨的叉子 4
4
图
4.3 - 2
接触表面
-
与
PCB
传送方向平行的叉
(1) 叉车叉子的接触表面
