用户手册 SIPLACE HF 4 安装和试运行 软件版本 SR.504.xx 2003 年 7 月中文版 4. 3 交付时的配置和运输 147 注意 抬升贴片机 之前 ，必须注意以下几点，以免贴 片机受损，无法修复： - 打开叉子足够宽，使其能够放在 贴片机支脚之间 （插入点，见图 4.3 - 2 ） 。贴片机支脚的间距 为 776 mm 。不要加大叉子的间距，否则 贴片机抬起时，会偏向机架的 侧面，导致贴片机机架 变形。 → 确保抬…
4 安装和试运行 用户手册 SIPLACE HF
4.3 交付时的配置和运输 软件版本 SR.504.xx 2003 年 7 月中文版
146
4.3.4.3 贴片机上叉车的插入点
以下两个图显示了从托盘升降贴片机或不使用托盘运输贴片机时，贴片机上的叉车插入点。
注意
长距离运输时，一定要使用托盘和叉车，这样可以防止贴片机受损。
平行于 PCB 传送导轨的叉子 4
4
图
4.3 - 2
接触表面
-
与
PCB
传送方向平行的叉
(1) 叉车叉子的接触表面
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.3 交付时的配置和运输
147
注意
抬升贴片机
之前
，必须注意以下几点，以免贴片机受损，无法修复：
- 打开叉子足够宽，使其能够放在贴片机支脚之间 （插入点，见图 4.3 - 2）。贴片机支脚的间距
为 776 mm。不要加大叉子的间距，否则贴片机抬起时，会偏向机架的侧面，导致贴片机机架
变形。
→ 确保抬升贴片机时，叉子的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样可
以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴片机
支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴片机被
叉车铲起时，不会向一侧倾翻。
垂直于 PCB 传送导轨的叉子 4
4

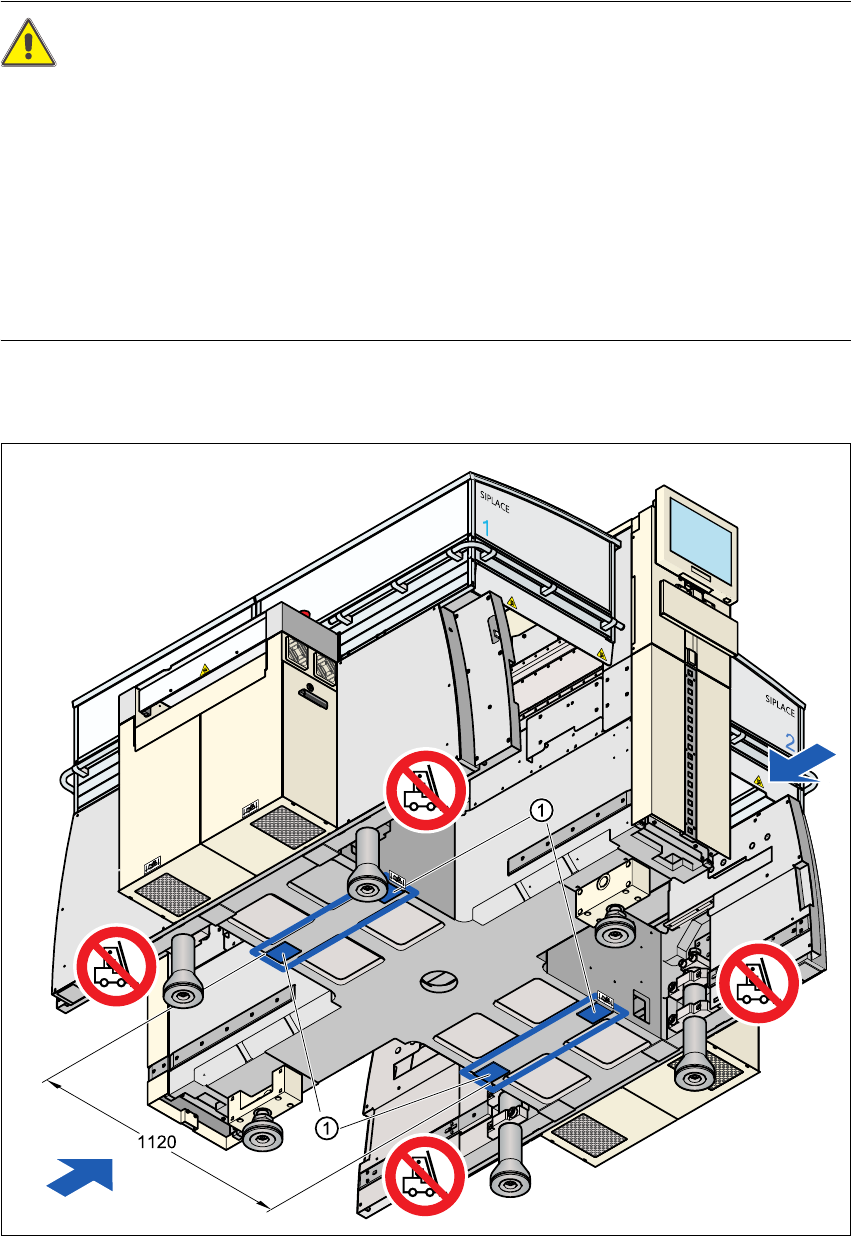

图
4.3 - 3
接触表面
-
垂直于
PCB
传送方向的叉子
4 安装和试运行 用户手册 SIPLACE HF
4.3 交付时的配置和运输 软件版本 SR.504.xx 2003 年 7 月中文版
148
(1) 叉车叉子的接触表面
注意
抬升贴片机
之前
，必须注意以下几点，以免贴片机受损，无法修复：
- 叉子的间距必须在 800 到 900 mm 之间。叉车的插入表面，见图 4.3 - 3。接触表面之间的最大
距离为 1120 mm。不要加大叉子的间距，否则贴片机抬起时，会偏向机架的侧面，导致贴片
机机架变形。
→ 确保抬升贴片机时，叉子的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样可
以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴片机
支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴片机被
叉车铲起时，不会向一侧倾翻。
4.3.4.4 运输贴片机时的注意事项
注意
运输贴片机时，确保
所有
支脚都已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这会损
坏贴片机机架上的支脚固定装置。
