4 安装和试运行 用户手册 SIPLAC E HF 4.4 安装位置的基础设施 软件版本 SR.504.xx 2003 年 7 月中文版 152 4.4.3 主电源 4 图 4.4 - 2 贴片机上电源的位置 4 (1) 主开关 (2) 锁 (3) 盖子 4 4.4.3.1 危险说明 警告 贴片系统使用交流 3x2 0 4V ，交流 3 x 230 V ，交流 3x3 8 0V ，交流 3x4 0 0V 或交流 3x4 1 5V ± 5…
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.4 安装位置的基础设施
151
4.4.2.3 贴片机上的压缩空气连接
4
图
4.4 - 1

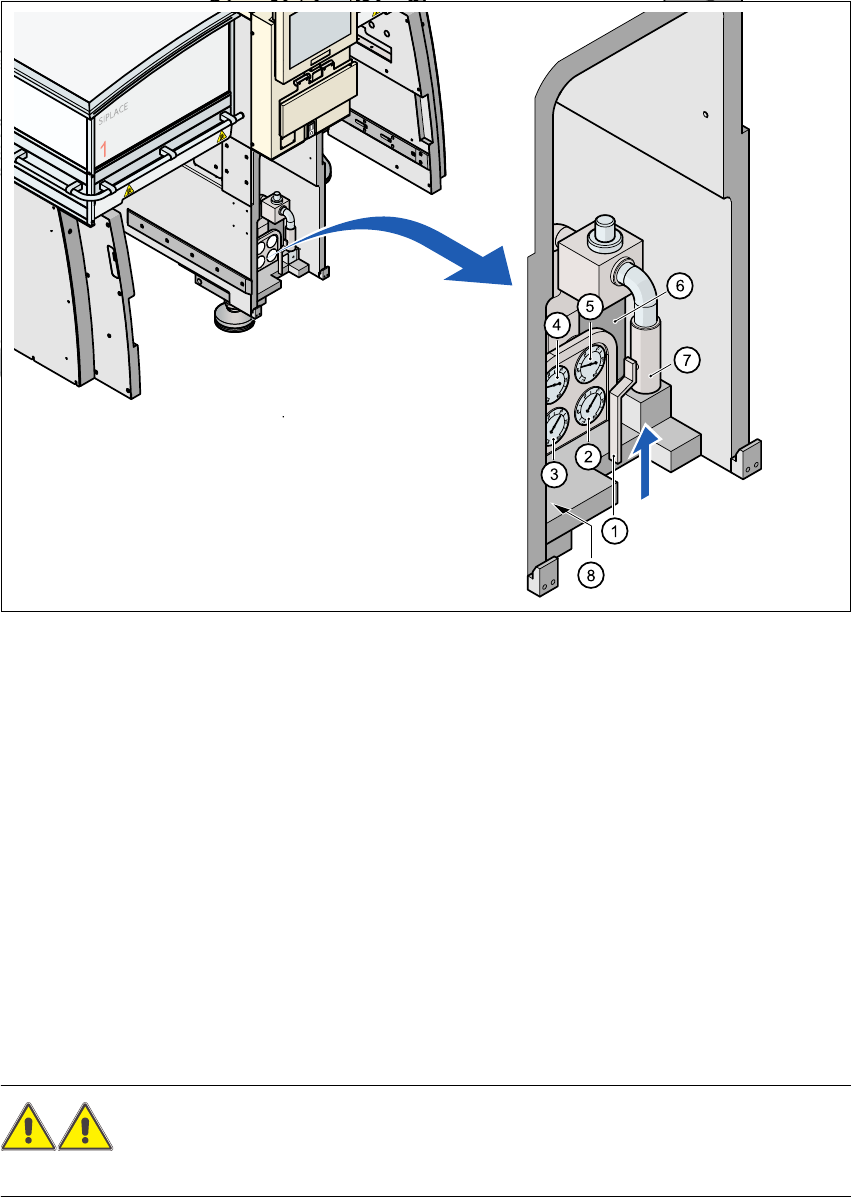

压缩空气线路连接
(1) “OPEN （打开）”位置上的截止阀
(2) 贴片机元件供给压力的压力计
所需压力：0.48 ± 0.025 MPa， 4.8 ± 0.25 bar （显示范围：0 - 0.6 MPa， 0 - 6 bar）
(3) 悬臂分布器供给压力的压力计
所需压力：0.46 ± 0.01 MPa， 4.6 ± 0.1 bar （显示范围：0 - 0.6 MPa， 0 - 6 bar）
(4) 散料盒式供料器供给压力的压力计
所需压力：0.25 MPa ± 0.05 MPa， 2.5 bar ± 0.5 bar （显示范围：0 -0.6 MPa， 0 -6 bar）
(5) 输入压力的压力计
所需压力：0.5 - 1.0 Mpa， 5 - 10 bar （显示范围：0 - 1.0 MPa， 0 - 10 bar）
(6) 压缩空气过滤器
(7) 压缩空气连接
(8) 固定气动印制电路板的六角套筒螺丝
警告
切勿在有压力时断开压缩空气线路，否则有造成人身伤害的危险。 4
4 安装和试运行 用户手册 SIPLACE HF
4.4 安装位置的基础设施 软件版本 SR.504.xx 2003 年 7 月中文版
152
4.4.3 主电源
4
图
4.4 - 2

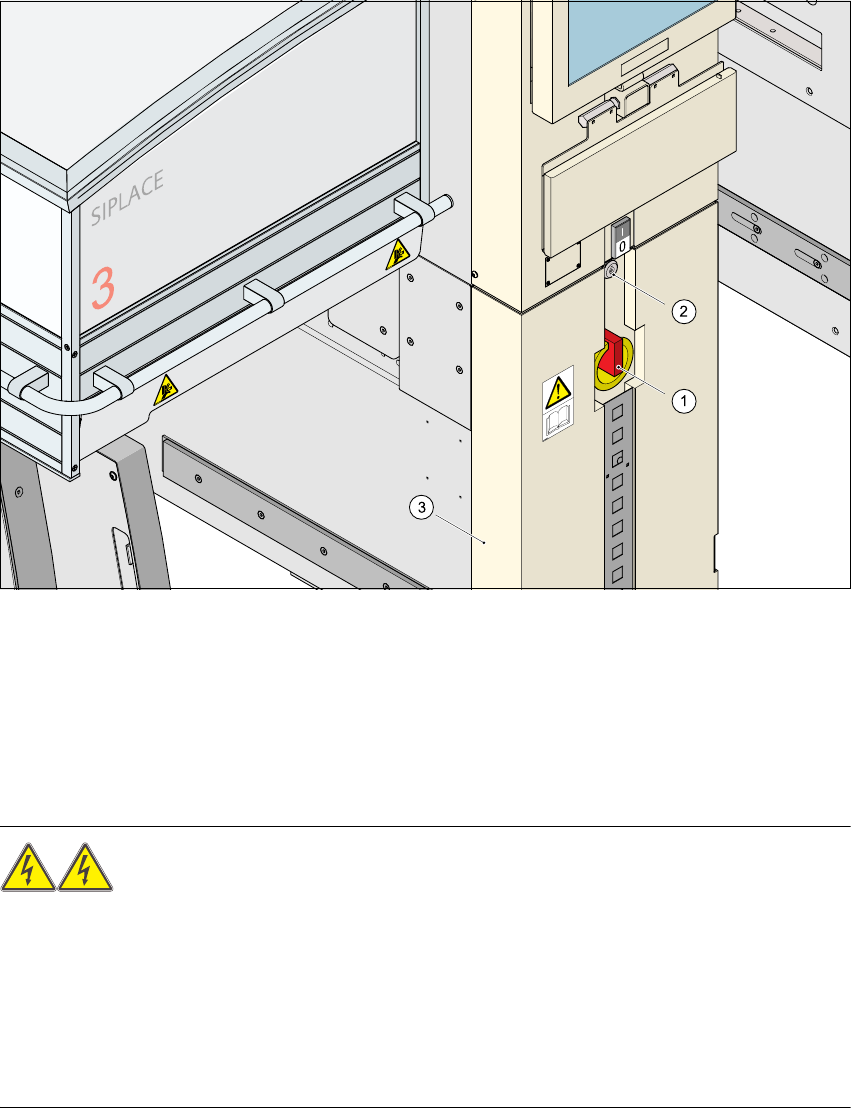

贴片机上电源的位置
4
(1) 主开关
(2) 锁
(3) 盖子
4
4.4.3.1 危险说明
警告
贴片系统使用交流 3x204V，交流 3 x 230 V，交流 3x380V，交流 3x400V 或交流
3x415V ± 5%， 50/60 Hz 主电压。这意味着，贴片系统的某些部件带有可能致命的电压 - 即使
关闭了主电源开关以后，也是如此。所以，处理贴片系统不当会导致死亡、人身伤害或设备的严
重受损。
→ 始终遵守适用的事故预防规定和 DIN 规定 （特别是 DIN EN 60 204，第一部分）。
→ 只有经过培训的合格人员才能够拆除电源单元上的盖子，并将贴片机与电源连接。
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.4 安装位置的基础设施
153
4.4.3.2 电气额定值
4
4
4
4
4.4.3.3 检查主电源
检查压缩空气供给是否符合规定的贴片机规格。
请注意：
《客户场地 SMD 系统网络配置 （电气和压缩空气）》一文中的 00191409-xx 部分就如何才能符
合规定的规格做了介绍。
4
4
4
4.4.3.4 电源电缆 - 规格
以下规格适用于电源电缆：
交流 3 x 380 V / 交流 3 x 400 V / 交流 3 x 415 V， 5 x 6 mm²
交流 3 x 204 V / 交流 3 x 230 V， 5 x 6 mm²
电源线的颜色编码取决于使用贴片系统的国家的规定。
注意
每台贴片机的电缆必须明确标记，且易于分配使用。适用使用贴片机国家的规定。
电源电压 交流 3 x 204 V ± 5 % ； 50/60 Hz（美国版本）
交流 3 x 230 V ± 5 % ； 50/60 Hz
交流 3 x 380 V ± 5 % ； 50/60 Hz
交流 3 x 400 V ± 5 % ； 50/60 Hz （欧洲）
交流 3 x 415 V ± 5 % ； 50/60 Hz
熔丝 3 x 32 A （交流 3 x 204 V）
3 x 32 A （交流 3 x 230 V）
3 x 16 A （交流 3 x 380 V）
3 x 16 A （交流 3 x 400 V）
3 x 16 A （交流 3 x 415 V）
连接的总负荷
11.1 kVA
总功率
6.5 kW
最大功率用电器的额定功耗
8.4 A
电源故障 最长 20 msec
