4 安装和试运行 用户手册 SIPLACE HF
4.4 安装位置的基础设施 软件版本 SR.504.xx 2003 年 7 月中文版
154
4

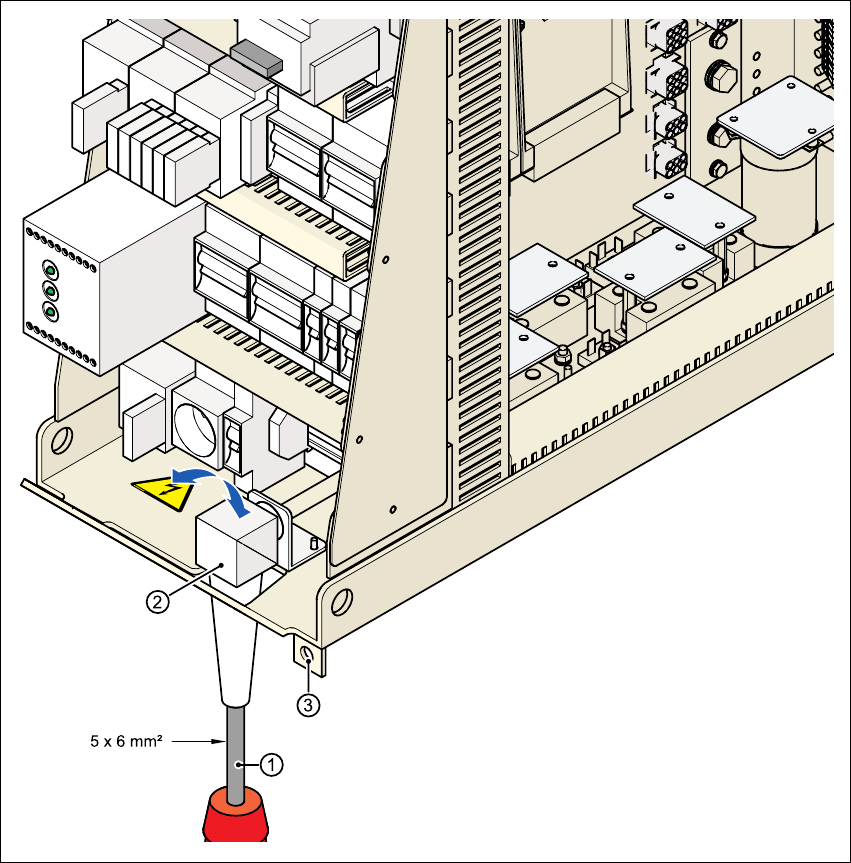

图
4.4 - 3
主电源电缆的截面图
4
(1) 电源电缆
(2) 密封套的角度
(3) 贴片机机架上的电源单元的固定带
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.4 安装位置的基础设施
155
4.4.3.5 连接电源电缆
4

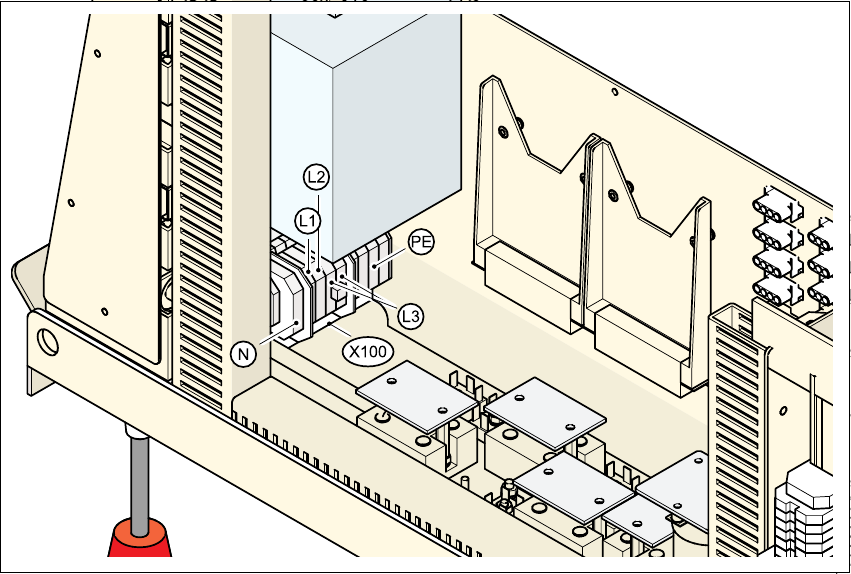

图
4.4 - 4
电缆连接终端面板
4
(L1) 三相
(L2) 三相
(L3) 三相
(N) 零线
(PE) 接地保护
(X100) 终端面板
→ 每线端套上一个套环。
→ 拧松成一定角度的电缆密封套的螺母 （图 4.4 - 3 中的 2）。
→ 折起成一定角度的电缆密封套。
→ 将电源电缆穿过成一定角度的电缆密封套，连接到终端面板 X100 （见图 4.4 - 4 中的 X100）
上。
→ 将电缆连接到终端，确保充分的弯曲半径。电缆不得扭结。
→ 折起成一定角度的电缆密封套 （图 4.4 - 3 中的 2）并用手拧紧螺母。
