4 安装和试运行 用户手册 SIPLAC E HF 4.5 安装贴片机 软件版本 SR.504.xx 2003 年 7 月中文版 164 4.5.4.2 预设贴片机支脚的高度 4 图 4.5 - 5 预设贴片机支脚的高度 →用 19 mm 螺丝刀头小心地拧松 2 个六角套筒螺 钉 M24x90 （图 4.5 - 5 中的 4 ） ，使贴片机支 脚（ 图 4.5 - 5 中的 6 ）缓慢滑 入，直至锁紧销 （图 4.5 - 5 中的 5 …
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.5 安装贴片机
163
将 PCB 传送高度设为 930 mm 和 950 mm 4
如果 PCB 传送导轨高度为 930 mm 和 950 mm，仍需要隔室。
→ 调整隔室，以便 122.5 mm 侧垂直，用于 HS50 贴片机支脚的孔指向下。
4
图
4.5 - 4
传送高度为
950 mm
和
950 mm
时，调整隔室
4
(1) 122.5 mm 高的隔室
(2) HS50 贴片机支脚
(3) M24 锁紧螺母
(4) 六角套筒螺钉 M12x80， 4 个
→将 HS50 贴片机支脚上的螺纹拧入隔室下侧的孔内。
→ 按以下步骤，调整两个隔室：
- 气动装置侧上的隔室的口顺着 PCB 传送方向 （见图 4.5 - 2 中的 4，第 161 页）。
- 电源单元侧上的隔室的口与 PCB 传送方向相反 （见图 4.5 - 2 中的 3，第 161 页）。
→ 对于使用 4 个六角套筒螺钉 M12x80 （见图 4.5 - 4 中的 4）的每个隔室，用 size 10 mm 螺丝
刀头固定。
4 安装和试运行 用户手册 SIPLACE HF
4.5 安装贴片机 软件版本 SR.504.xx 2003 年 7 月中文版
164

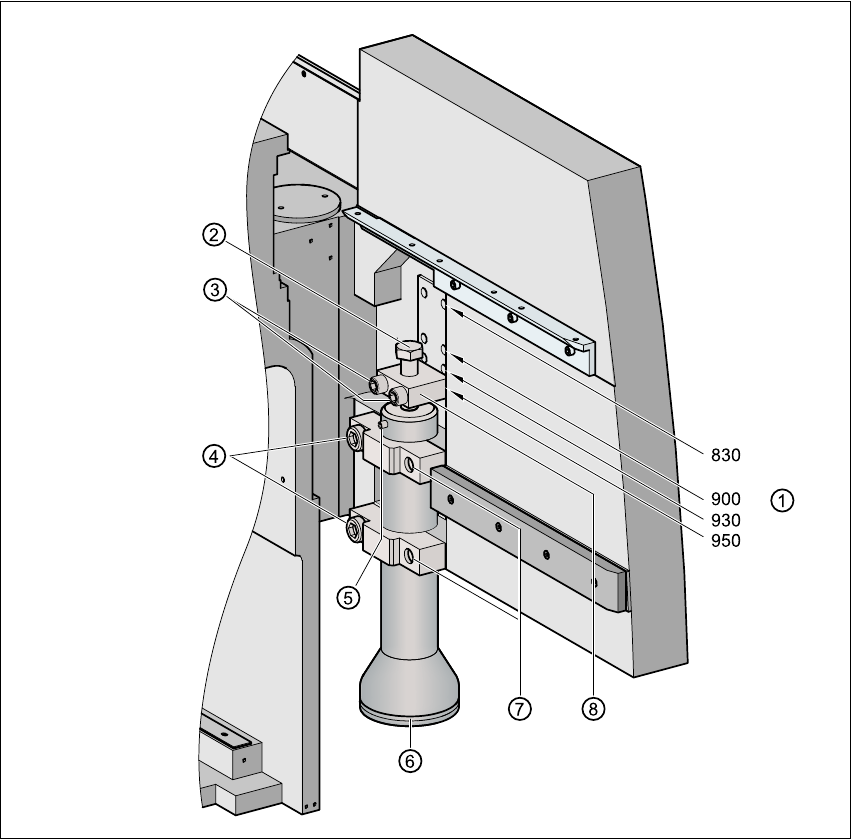

4.5.4.2 预设贴片机支脚的高度
4
图
4.5 - 5
预设贴片机支脚的高度
→用 19 mm 螺丝刀头小心地拧松 2 个六角套筒螺钉 M24x90 （图 4.5 - 5 中的 4），使贴片机支
脚（图4.5 - 5 中的 6）缓慢滑入，直至锁紧销 （图 4.5 - 5 中的 5）达到夹持器上 （图 4.5 - 5
中的 7）。
→用 14 mm 螺丝刀头松开 2 个六角套筒螺钉 M16x90 （图 4.5 - 5 中的 3），并卸下高度调整块
（图 4.5 - 5 中的 8）。
→使用 size 36 开口扳手，将六角头螺钉 M24x80 （图 4.5 - 5 中的 2）拧入垫块或从垫块 （见图
4.5 - 5 中的 8）拧下来，直至同样长度的螺钉螺纹从垫块的两侧显现出来。
→用 2 个六角套筒螺钉 M16x90 (3)，将高度调整块 （见图 4.5 - 5 中的 8）固定在所需的高度
上：830 mm、 900 mm、 930 mm 或 950 mm。
→ 为每个贴片机支脚设定高度。
