4 安装和试运行 用户手册 SIPLAC E HF 4.5 安装贴片机 软件版本 SR.504.xx 2003 年 7 月中文版 170 → 拆下两个盖 （图 4. 5 - 7 中的 6 ）。 注意 4 切勿直接拧下三个底部螺钉。 只需将其松开，这样盖子就不 会掉下来。 → 从盖子上断开接地电缆。 → 拆下扩展套件 (1) 的两个门 （图 4.5 - 7 中的 2 ）。 请注意： 4 为避免受伤，我们建议再安排 一个人帮助安装扩展套件。…
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.5 安装贴片机
169
4.5.7 将扩展套件安装在 PCB 输入侧上
4.5.7.1 工具
- 六角钥匙， DIN 911，套
- 贴片机钥匙
4.5.7.2 组件
4

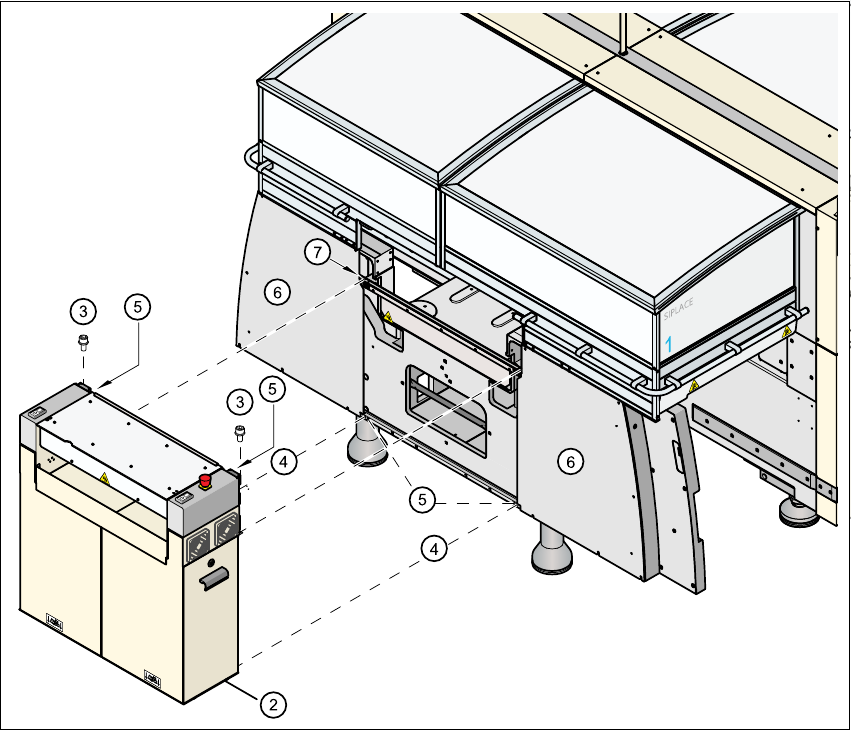

图
4.5 - 7
将扩展套件安装在
PCB
输入侧上
(1) 扩展套件
(2) 门
(3) 凹槽帽螺钉 DIN 912， M6x16 和垫圈
(4) 凹槽帽螺钉 DIN 912， M6x16 和垫圈
(5) 接地
(6) 盖子
(7) 抽屉装置轨道
4 安装和试运行 用户手册 SIPLACE HF
4.5 安装贴片机 软件版本 SR.504.xx 2003 年 7 月中文版
170
→ 拆下两个盖 （图 4.5 - 7 中的 6）。
注意 4
切勿直接拧下三个底部螺钉。只需将其松开，这样盖子就不会掉下来。
→ 从盖子上断开接地电缆。
→ 拆下扩展套件 (1) 的两个门 （图 4.5 - 7 中的 2）。
请注意： 4
为避免受伤，我们建议再安排一个人帮助安装扩展套件。
→ 将扩展套件 （图 4.5 - 7 中的 1）沿着贴片机机架抬起，然后放下，放置的位置应使两个装配
托架在装配轨道上 （图 4.5 - 7 中的 7）。
注意 4
确保扩展套件不与 PCB 传送导轨的六角轴导板发生碰撞，以免弯曲。
→用 4 个凹槽帽螺钉 M6x16 和垫圈固定扩展套件。
4.5.7.3 固定六角轴导板
→ 在单传送导轨上，将
一个
六角轴导板 （图 4.5 - 6 中的 8）固定到扩展套件上。固定时，须使
用 2 个凹槽帽螺钉 M6x16 和垫圈。
→ 在双传送导轨上，将两个六角轴导板 （图 4.5 - 6 中的 8）固定到扩展套件上。固定时，须使
用 2 个凹槽帽螺钉 M6x16 和垫圈。
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.5 安装贴片机
171
4.5.7.4 连接电源电缆
4
*) 沿着 PCB 传送方向看
4.5.7.5 安装门的接地电缆
→ 按下列步骤，将门的两个接地电缆 （图 4.5 - 7 中的 5）连接到贴片机机架上：
4

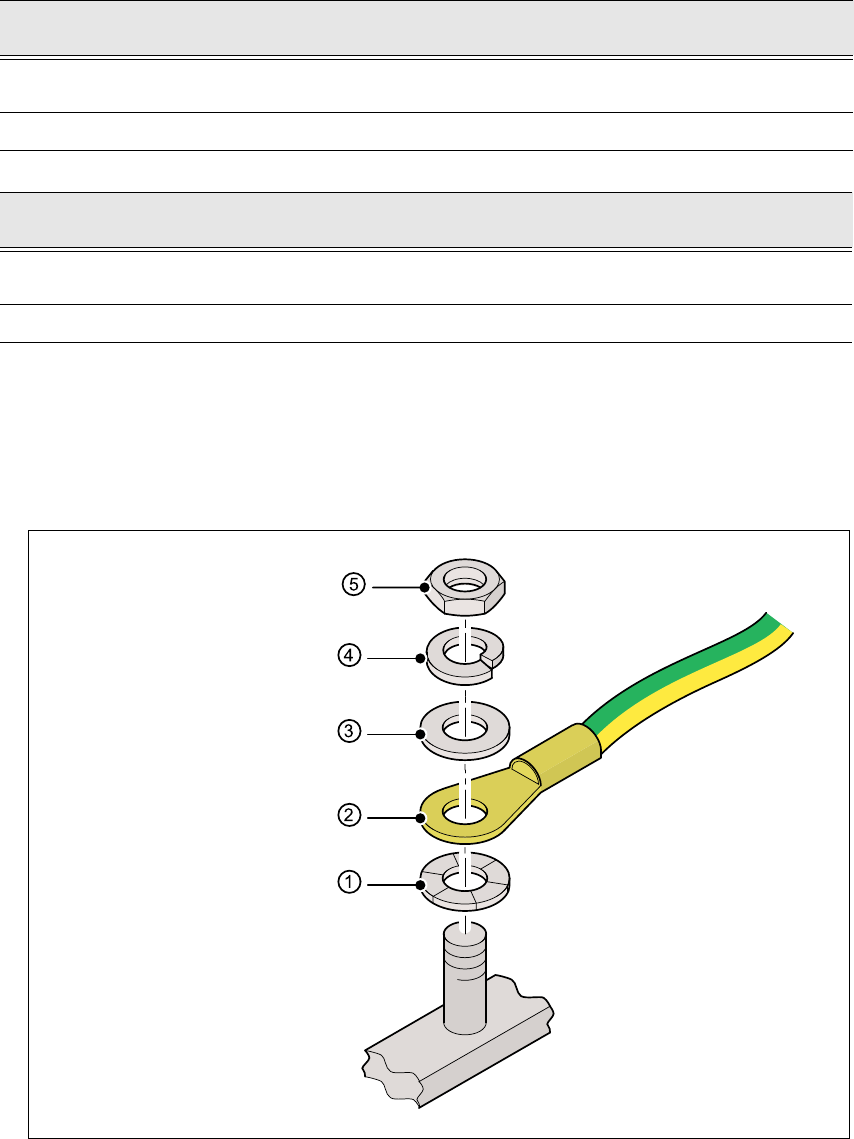

图
4.5 - 8
安装接地电缆
使用以下工具，将电源电缆连接到扩展套
件左侧
*）
接头 / 电缆 到接头 / 电缆
Start （启动） /Stop （停止）按钮
PCB 盖板上的开关
X61/03004703 X61/03002537
保护罩开关，位置 4
X51/03004700 X51/03002539
使用以下工具，将电源电缆连接到扩展套
件右侧
*）
接头 / 电缆 到接头 / 电缆
Emergency stop （急停）按钮
Start （启动） /Stop （停止）按钮
X64/03004704 X64/03002538
保护罩开关，位置 1
X54/03004700 X54/03002540
六角螺母 M5
弹簧垫圈 M5， DIN 7980
弹簧垫圈 M5， DIN 125
电缆接线头，环形
接触垫圈
