4 安装和试运行 用户手册 SIPLAC E HF 4.5 安装贴片机 软件版本 SR.504.xx 2003 年 7 月中文版 172 4.5.8 安装计算机装置 4.5.8.1 将计算机装置连接到电源上 4 图 4.5 - 9 计算机装置，前面板 - 连接插头 (1) 电缆导板
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.5 安装贴片机
171
4.5.7.4 连接电源电缆
4
*) 沿着 PCB 传送方向看
4.5.7.5 安装门的接地电缆
→ 按下列步骤，将门的两个接地电缆 （图 4.5 - 7 中的 5）连接到贴片机机架上：
4
图
4.5 - 8
安装接地电缆
使用以下工具，将电源电缆连接到扩展套
件左侧
*）
接头 / 电缆 到接头 / 电缆
Start （启动） /Stop （停止）按钮
PCB 盖板上的开关
X61/03004703 X61/03002537
保护罩开关，位置 4
X51/03004700 X51/03002539
使用以下工具，将电源电缆连接到扩展套
件右侧
*）
接头 / 电缆 到接头 / 电缆
Emergency stop （急停）按钮
Start （启动） /Stop （停止）按钮
X64/03004704 X64/03002538
保护罩开关，位置 1
X54/03004700 X54/03002540
六角螺母 M5
弹簧垫圈 M5， DIN 7980
弹簧垫圈 M5， DIN 125
电缆接线头，环形
接触垫圈
4 安装和试运行 用户手册 SIPLACE HF
4.5 安装贴片机 软件版本 SR.504.xx 2003 年 7 月中文版
172
4.5.8 安装计算机装置
4.5.8.1 将计算机装置连接到电源上
4

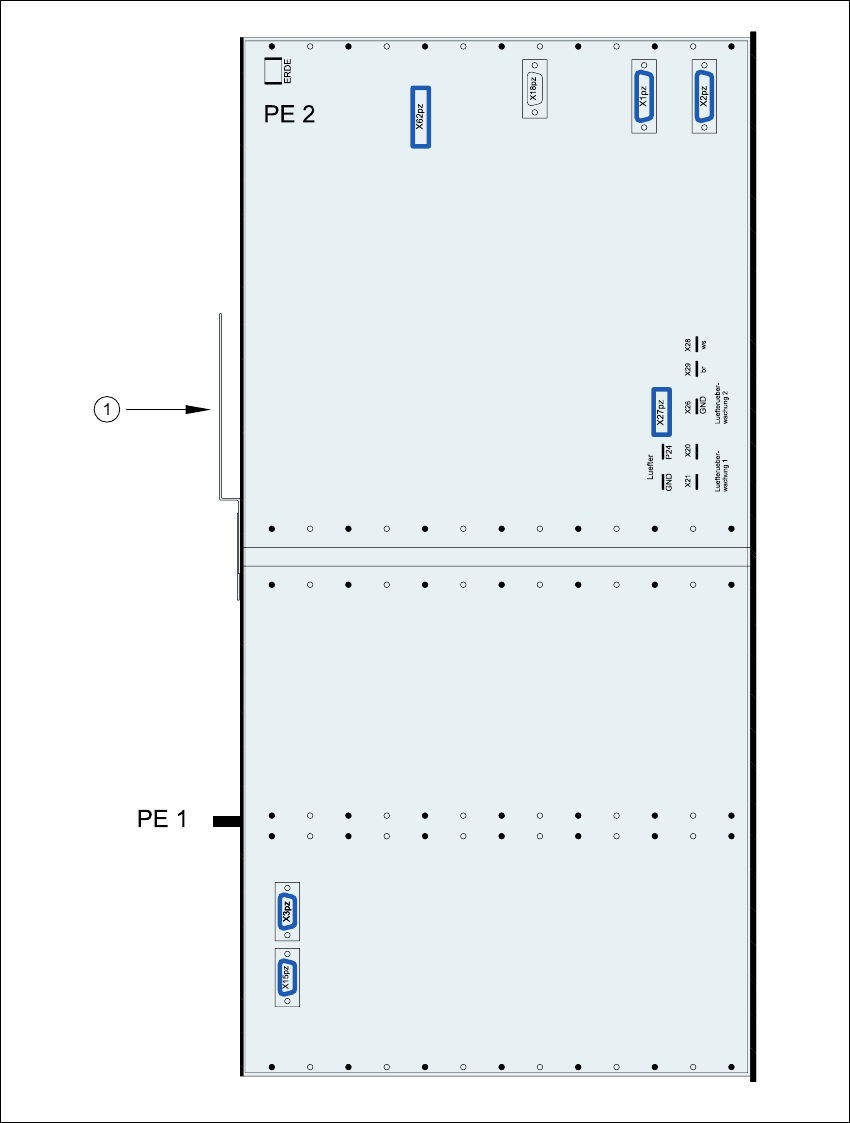

图
4.5 - 9
计算机装置，前面板
-
连接插头
(1) 电缆导板
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.5 安装贴片机
173
4
图
4.5 - 10
计算机装置，后面板
-
连接插头
(1) 电缆导板
→ 按下图所示，连接电源电缆：
