4 安装和试运行 用户手册 SIPLACE HF
4.5 安装贴片机 软件版本 SR.504.xx 2003 年 7 月中文版
176
4.5.9 安装输出传送导轨
4.5.9.1 工具
- 六角钥匙， DIN 911，套
- 十字螺钉刀， size 1
4.5.9.2 组件
4

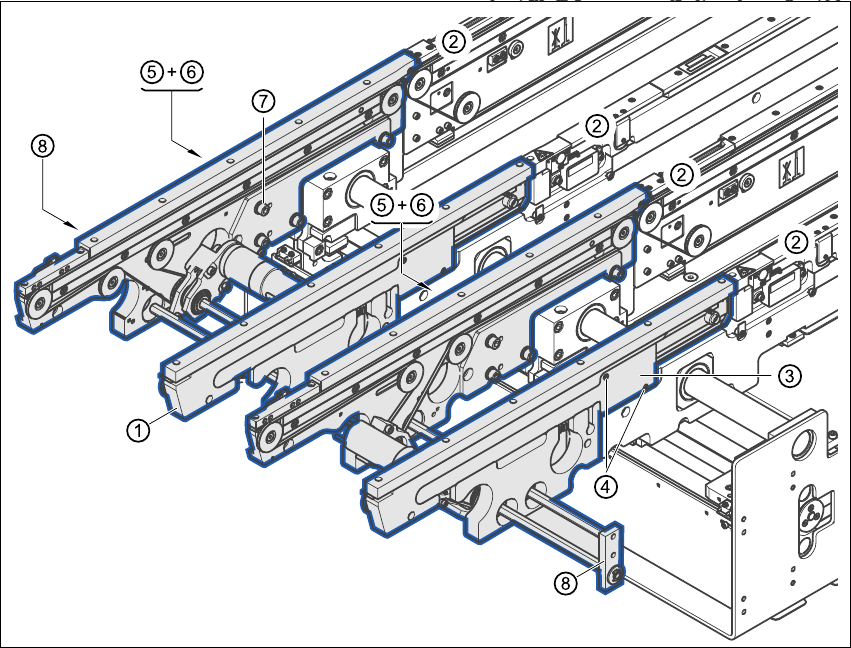

图
4.5 - 11
输出传送导轨
-
双传送导轨
4
(1) 输出传送导轨，面板
(2) 处理传送导轨 2，面板
(3) 电缆盖 20 x 200
(4) 每个电缆盖需要 2 个埋头螺钉， ISO 7046， M3x6
(5) 电缆盖 20 x 310
(6) 每个电缆盖需要 1 个凹槽帽螺钉 DIN 912， M3x5
(7) 每个面板需要 4 个凹槽帽螺钉 DIN 912， M6x16 和垫圈
(8) 六角轴导板
→ 卸下输出传送导轨面板 （图 4.5 - 11 中的 1）上的电缆盖 （图 4.5 - 11 中的 3 和 5）。
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.5 安装贴片机
177
→ 小心地将面板 （图 4.5 - 11 中的 1）靠在处理传送导轨上的面板 （图 4.5 - 11 中的 2）上。
注意 4
不要切断任何光障传感器或驱动马达电缆。
→ 固定每个面板时，使用 4 个凹槽帽螺钉 M6x16 和相关的垫圈 （图 4.5 - 11 中的 7）。
→ 将电源电缆连接到光障传感器和驱动马达电缆。
→ 将电缆盖固定在位 （图 4.5 - 11 中的 3 和 5）。
4 安装和试运行 用户手册 SIPLACE HF
4.5 安装贴片机 软件版本 SR.504.xx 2003 年 7 月中文版
178
4.5.10 将扩展套件安装在 PCB 输出侧上
4.5.10.1 工具
- 六角钥匙， DIN 911，套
- 贴片机钥匙
4.5.10.2 组件
4
图
4.5 - 12
将扩展套件安装在
PCB
输出侧上
(1) 扩展套件
(2) 门
(3) 凹槽帽螺钉 DIN 912， M6x16 和垫圈
(4) 凹槽帽螺钉 DIN 912， M6x16 和垫圈
(5) 接地
(6) 盖子
(7) 抽屉装置轨道
