用户手册 SIPLACE HF 4 安装和试运行 软件版本 SR.504.xx 2003 年 7 月中文版 4.5 安装贴片机 183 4.5.1 1.3 安装盖子 →按 图 4.5 - 13 ，第 180 页所示， 将接地电缆固定在每个盖子 （图 4.5 - 12 中的 6 ）上。 →用 6 个凹槽帽螺钉将每个盖子固定在 贴片机机架上。 4.5.12 安装主要故障指示器 → 将主要故障指示器电缆连接到贴 片机主体电缆上。 → 将主要故…
4 安装和试运行 用户手册 SIPLACE HF

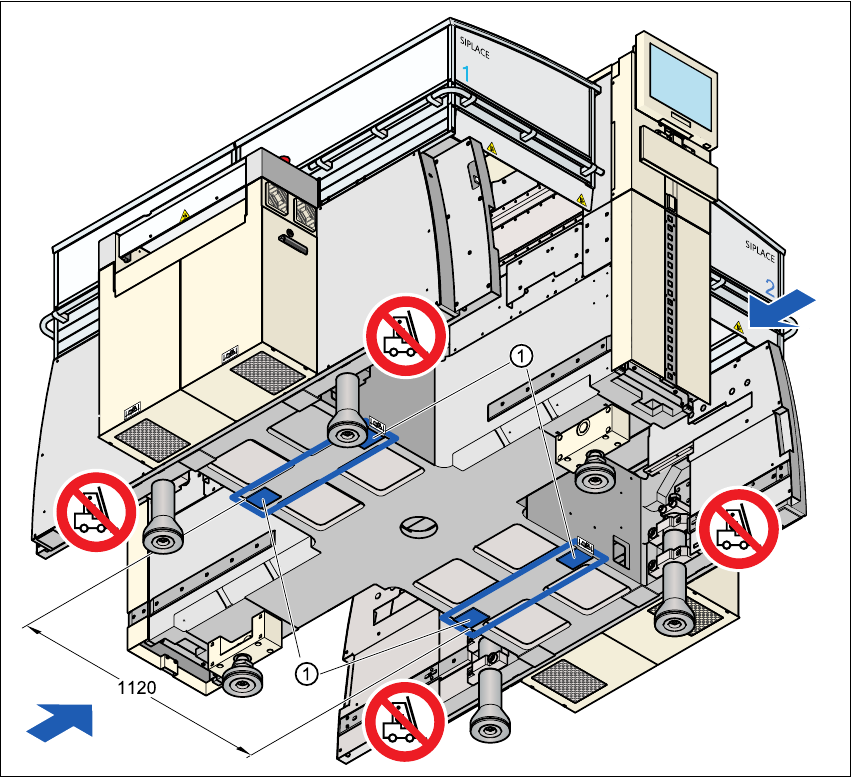

4.5 安装贴片机 软件版本 SR.504.xx 2003 年 7 月中文版
182
4
4.5.11.2 安装轴单元
→ 小心地将轴单元抬起，插入扩展套件的轨道中。
→ 确保不要挤压任何电缆。
→ 将轴单元推入扩展套件中，尽可能靠近挡杆处。
→ 将风扇电缆连接到轴单元电缆上。
→ 用凹槽帽螺钉固定轴单元。
→插入 Makrolon 盖子。
→按图4.5 - 13，第 180 页所示，将接地电缆固定在门上 （图 4.5 - 12 中的 2）。
→ 锁上门。
轴单元接头
连接电缆
注意
接头 电缆
X21 X21
03001708
03001709
03001710
03001711
03006434
用线夹紧固接头
X22 X21
03001713
03001714
03001715
03001716
03001717
03003549
用线夹紧固接头
X4sr X4sr 03001718
将接头咬合入位
X4st X4st 03001719
将接头咬合入位
X4tr X4tr 03001720
将接头咬合入位
X4tt X4tt 03001730
将接头咬合入位
X1so
X3so
X5so
X1so
X3so
X5so
03003441
03003442
03003443
尽可能插到挡杆处
X1sp
X3sp
X5sp
X1sp
X3sp
X5sp
03003444
03003445
03003446
尽可能插到挡杆处
X1to
X3to
X5to
X1to
X3to
X5to
03003451
03003452
03003453
尽可能插到挡杆处
X1tp
X3tp
X5tp
X1tp
X3tp
X5tp
03003454
03003455
03003456
尽可能插到挡杆处
X9sq X9sq 03003561
拧紧
