4.5.13.3 贴片机与标线对齐
→ 用叉车将贴片机定位在标线上的一个空位置上。
注意 4
缓慢下降贴片机。应安排另一个人注意贴片机的下部，确保贴片机的支脚同时触地。如果贴
片机一侧的支脚很重地撞到地面上，固定装置会受损。
4
4.5.13.4 使用气垫运输系统校准贴片机
→ 将气垫运输系统的 4 个气垫放在贴片机机架的下部。
→ 升起贴片机，然后根据标线校准贴片机。
→ 检查相邻贴片机 PCB 传送导轨的距离。此距离必须在 1 mm 到 3 mm 之间。
→ 降下贴片机。
4

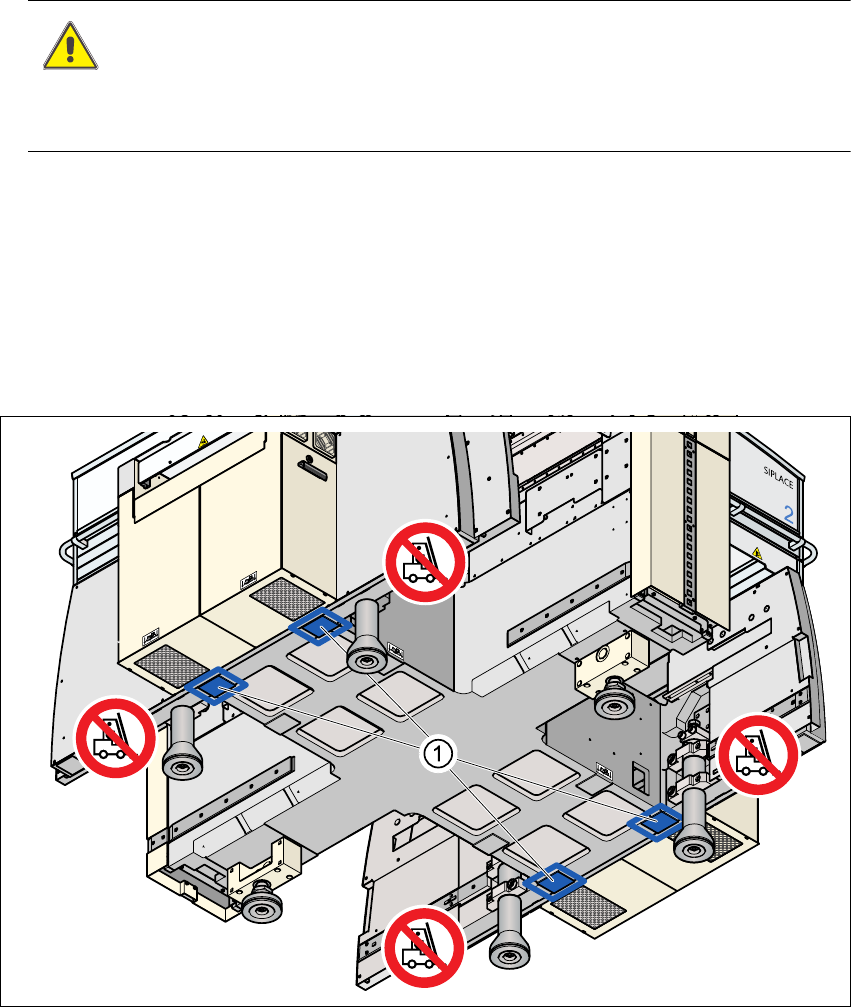

图
4.5 - 16
气垫运输系统的接触位置
(1) 气垫运输系统的接触表面
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.5 安装贴片机
187
4.5.14 对贴片机进行最后调整
→ 将贴片机的酒精水平仪沿 X、Y 轴方向，放在贴片区 1 内的 PCB 传送导轨的面板上（见图 4.5
- 17）。 PCB 传送导轨的宽度默认设置为 136 mm。
请注意： 4
对于双传送导轨，只能将酒精水平仪放在贴片机的外面板上。只有这样，才能在 X 方向上调
整贴片机。
→测量 PCB 传送导轨顶部边缘与地面之间的距离。此距离应为 800 mm、900 mm、930 mm 或
950 mm。
4

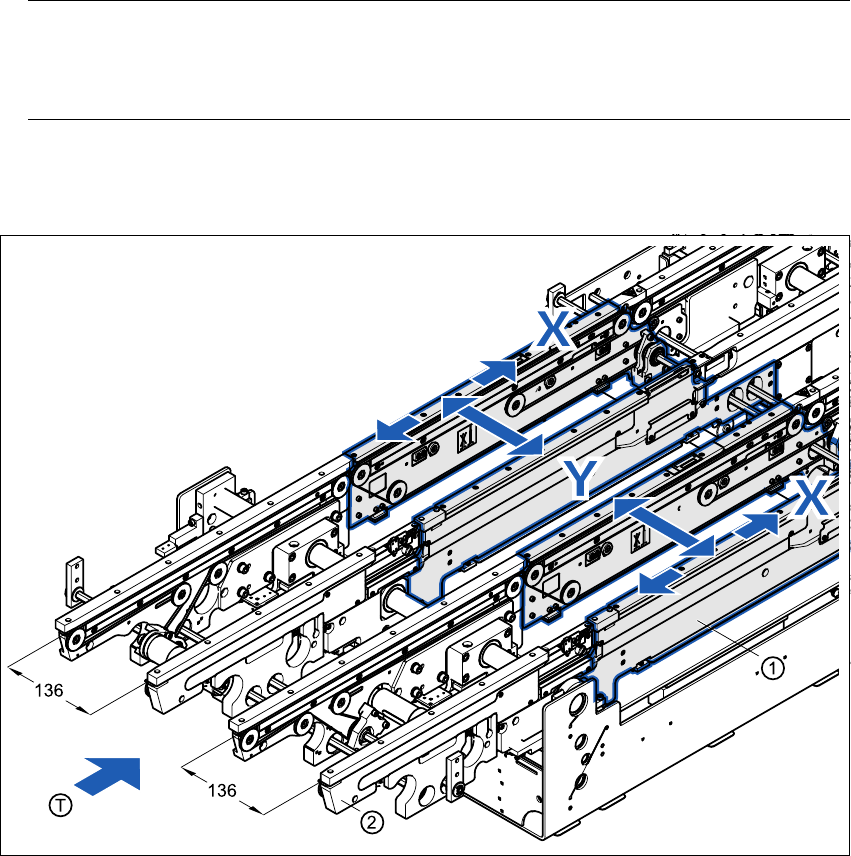

图
4.5 - 17
在
X
和
Y
轴方向上调整贴片机。
4
4
→ 用开口扳手调整六角头螺钉 M24x80 （图 4.5 - 18 中的 1），以便贴片机酒精水平仪上的标记
不偏离 PCB 传送高度要求的零点。
4 安装和试运行 用户手册 SIPLACE HF
4.5 安装贴片机 软件版本 SR.504.xx 2003 年 7 月中文版
188
注意
如果贴片机被设成了 830 mm 的 PCB 传送高度，而且料车装卸装置装在了前部位置上（见图 4.5
- 20），则六角头螺钉 M24 x 80 （图 4.5 - 20 中的 1）被料车装卸装置的气缸空气连接 （图 4.5 -
20 中的 3）覆盖。
→ 因此，必须拆除空气连接 （图 4.5 - 20 中的 4），只有这样，才能进行调整。
4
图
4.5 - 18
调整贴片机支脚的高度
(1) 用于调整高度的六角头螺钉 M24x80
(2) 贴片机支脚
(3) 夹持器
(4) M24x90 六角套筒螺钉
→ 检查规定的 PCB 传送高度。
