4 安装和试运行 用户手册 SIPLAC E HF 4.5 安装贴片机 软件版本 SR.504.xx 2003 年 7 月中文版 190 4.5.14.1 拆 除料车装卸装置上的空气连接 4 图 4.5 - 20 料车装卸装置气缸上的空气连 接 4 (1) M24 x 80 六角头螺钉 (2) 料车装卸装置 (3) 气缸 (4) 空气连接，六角螺母 M10 →用 size 17 开口扳手 拆除装卸装置上的空气连接 。
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.5 安装贴片机
189
→ 如果贴片机已校准，用 size 19 的六角钥匙拧紧六角套筒螺钉 M24x90 （位置 4）。该螺钉用于
将夹持器固定在所有的贴片机支脚上 (3)。
→拧松 HS50 贴片机支脚，直至其牢固地贴在地面上。
→确保 HS50 贴片机支脚未拧松，否则无法调整贴片机。
4
4
4
4
4
4
4
图
4.5 - 19
调整并锁住
"HS50"
贴片机支脚

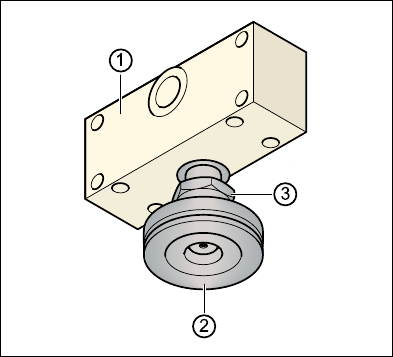

(1) 隔室
(2) HS50 贴片机支脚
(3) M24 锁紧螺母
4
→ 使用酒精水平仪，确保贴片机精确校准。
→ 如果以前拆除了装卸装置气缸的空气连接，现在重新连接上，以便调整 830 mm PCB 传送高
度。
→用 size 65 开口扳手紧固锁紧螺母 M24 (4)。
4 安装和试运行 用户手册 SIPLACE HF
4.5 安装贴片机 软件版本 SR.504.xx 2003 年 7 月中文版
190
4.5.14.1 拆除料车装卸装置上的空气连接
4
图
4.5 - 20
料车装卸装置气缸上的空气连接
4
(1) M24 x 80 六角头螺钉
(2) 料车装卸装置
(3) 气缸
(4) 空气连接，六角螺母 M10
→用 size 17 开口扳手拆除装卸装置上的空气连接。
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.6 根据 PCB 传送高度调整料车
191
4.6 根据 PCB 传送高度调整料车
只需简单的几步，就可以将料车设成以下 PCB 传送高度：
830 mm ± 15 mm 标准高度
900 mm ± 15 mm SMEMA 高度
930 mm ± 15 mm SMEMA 高度
950 mm ± 15 mm SMEMA 高度 4
4
图
4.6 - 1 PCB
传送高度为
950 mm
的料车
(1) 用于标记高度的销
(2) 料车，顶部
(3) 料车，机箱
如果 PCB 的默认高度为 830 mm，所有高度标记销会被料车顶部侧壁覆盖。当料车顶部抬起时，
标记销被压力弹簧弹出。此时，料车顶部位于标记销处。
