用户手册 SIPLACE HF 4 安装和试运行 软件版本 SR.504.xx 2003 年 7 月中文版 4.6 根据 PCB 传送高度调整料车 191 4.6 根据 PCB 传送高度调整料车 只需简单的几步，就可以将料车 设成以下 PCB 传送高度： 830 mm ± 15 mm 标准高度 900 mm ± 15 mm SMEMA 高度 930 mm ± 15 mm SMEMA 高度 950 mm ± 15 mm SMEMA 高度 …
4 安装和试运行 用户手册 SIPLACE HF
4.5 安装贴片机 软件版本 SR.504.xx 2003 年 7 月中文版
190
4.5.14.1 拆除料车装卸装置上的空气连接
4
图
4.5 - 20

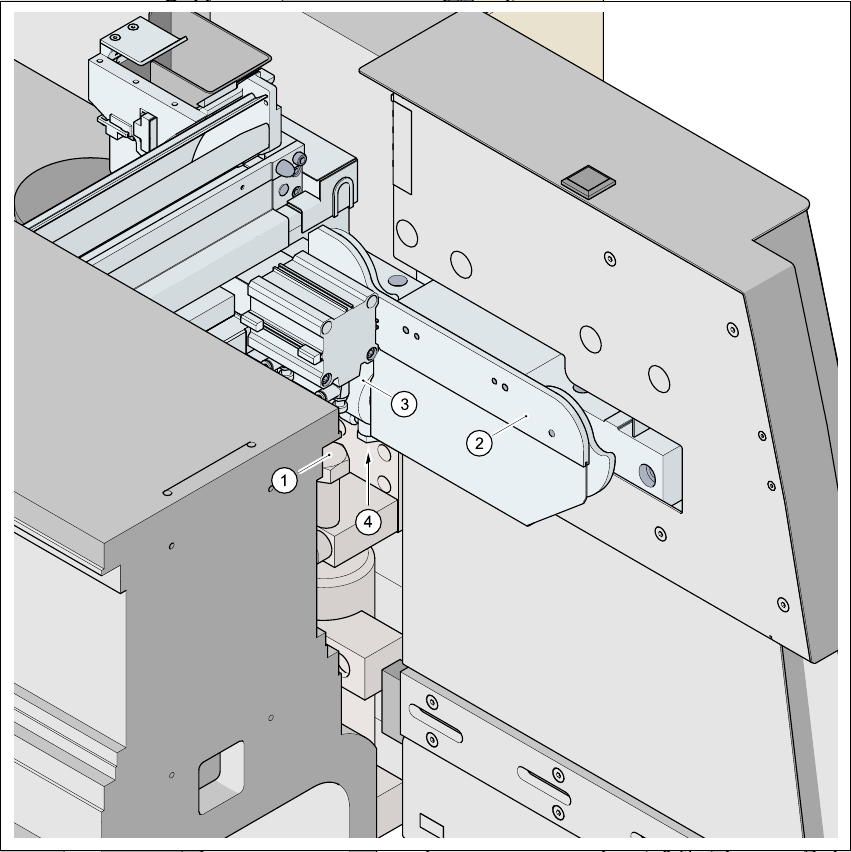

料车装卸装置气缸上的空气连接
4
(1) M24 x 80 六角头螺钉
(2) 料车装卸装置
(3) 气缸
(4) 空气连接，六角螺母 M10
→用 size 17 开口扳手拆除装卸装置上的空气连接。
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.6 根据 PCB 传送高度调整料车
191
4.6 根据 PCB 传送高度调整料车
只需简单的几步，就可以将料车设成以下 PCB 传送高度：
830 mm ± 15 mm 标准高度
900 mm ± 15 mm SMEMA 高度
930 mm ± 15 mm SMEMA 高度
950 mm ± 15 mm SMEMA 高度 4
4
图
4.6 - 1 PCB
传送高度为
950 mm
的料车
(1) 用于标记高度的销
(2) 料车，顶部
(3) 料车，机箱
如果 PCB 的默认高度为 830 mm，所有高度标记销会被料车顶部侧壁覆盖。当料车顶部抬起时，
标记销被压力弹簧弹出。此时，料车顶部位于标记销处。
4 安装和试运行 用户手册 SIPLACE HF
4.6 根据 PCB 传送高度调整料车 软件版本 SR.504.xx 2003 年 7 月中文版
192
4.6.1 警告说明
警告
只有 SIEMENS 工程师或合格人员才能调整料车的高度。
→ 始终遵守适用的事故预防规定。
→ 如果要调整元件供料器料台的高度，卸下元件料台底座上的全部供料器。
4.6.2 工具和设备
调整料车高度时，需要以下工具和设备：
- 用于 M6 螺栓的凸缘螺丝刀
- 用于抬起料车顶部、带 M12 螺纹的带孔螺栓
- 用于举升料车顶部的举升设备，容量最小为 120 kg
