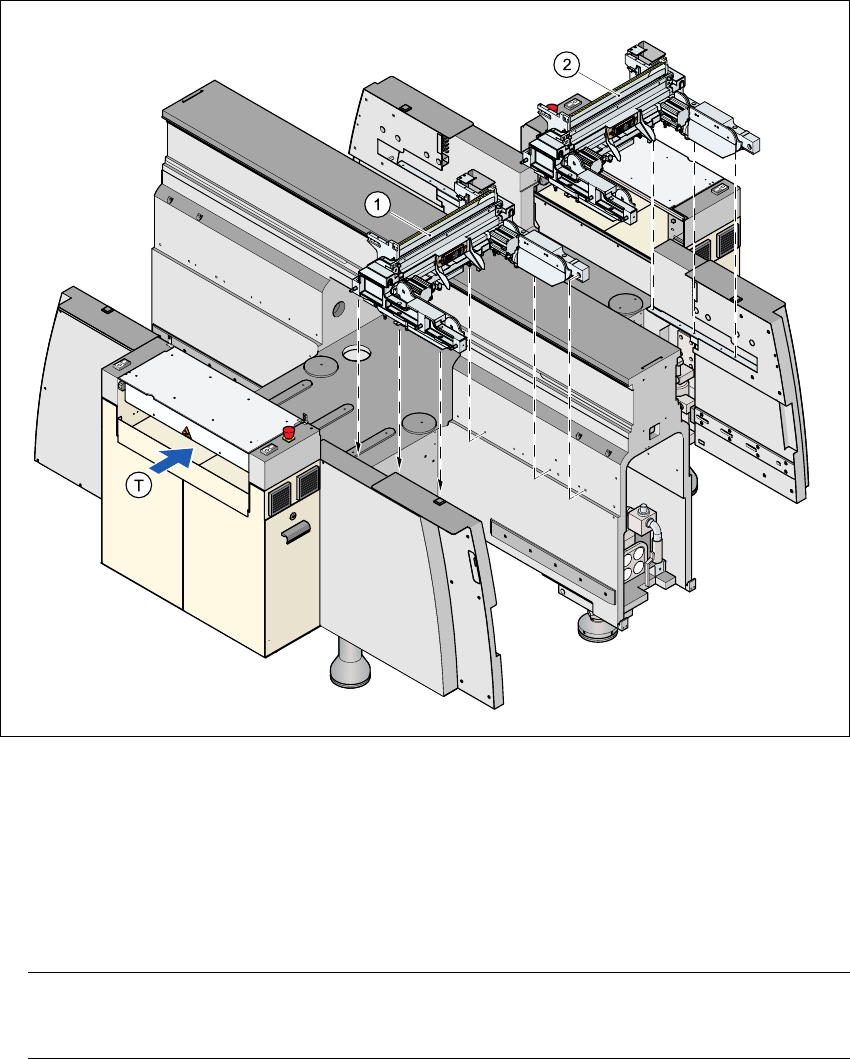

4 安装和试运行 用户手册 SIPLAC E HF 4.7 拆除 / 安装料车装卸装置 软件版本 SR.504.xx 2003 年 7 月中文版 202 4.7.5 安装料车装卸装置 注意 料车装卸装置的安装位置取决于贴 片头和视像组件的安装位置。 - 对于位置 1 和 3 ，料车装卸 装置定位在装配轨道 2 上（ 见 图 4.7 - 6 ）。 - 对于位置 2 和 4 ，料车装卸 装置直接定位在装配轨道前部 （见图 4.7 - 6 ）…
用户手册 SIPLACE HF 4 安装和试运行
软件版本 SR.504.xx 2003 年 7 月中文版 4.7 拆除 / 安装料车装卸装置
201
4

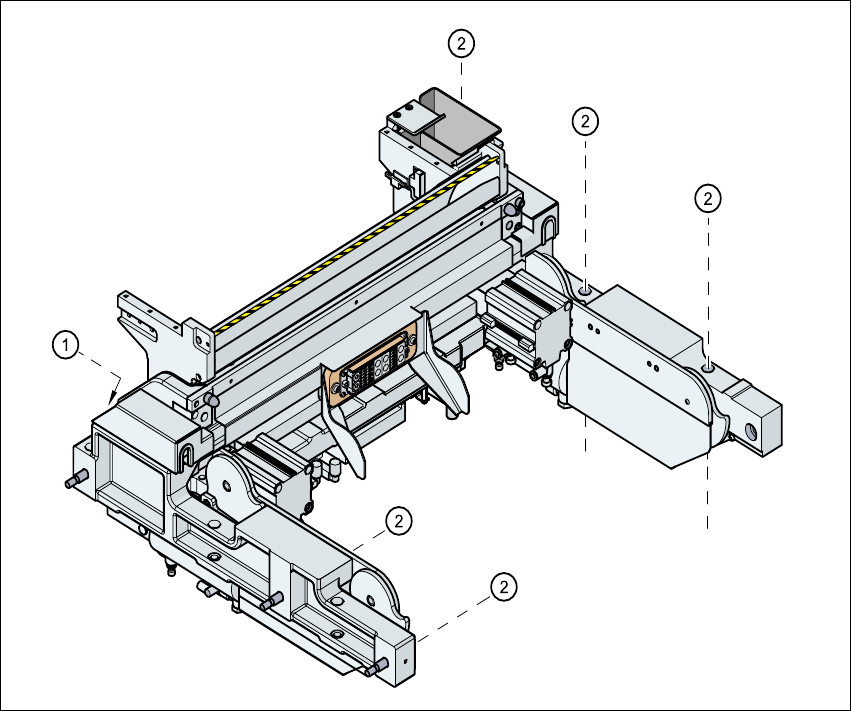

图
4.7 - 5
固定料车装卸装置的螺钉
-
位置
2
和
4
4
(1) 装上螺钉 M8 x 14 （始终位于贴片机内。）
(2) M8 x 14 六角套筒螺钉
