用户手册 SIPLACE HF 5 操作员，生产线工程师，维护 工程师 软件版本 SR.504.xx 2003 年 7 月中文版 5.4 进行全面检查 213 5.4.5 使用大料盘芯轴 → 使用大料盘时，将芯轴插入到分 隔板。 请注意 如果料盘直径超过 5 英寸， 我们建议使用芯轴。这可以保 证供料器能够可靠运行。 5 图 5.4 - 3 插入大料盘芯轴 5 (1) 料车 (2) 芯轴的位置 (3) 分隔板 (4) 芯轴 （放大）
5 操作员，生产线工程师，维护工程师 用户手册 SIPLACE HF
5.4 进行全面检查 软件版本 SR.504.xx 2003 年 7 月中文版
212
5
图
5.4 - 2
料带容器中的分隔板
(1) 分隔板的导轨
(2) 料带容器
(3) 废料带容器
(4) 分隔板的支承杆
(5) 分隔板
用户手册 SIPLACE HF 5 操作员，生产线工程师，维护工程师
软件版本 SR.504.xx 2003 年 7 月中文版 5.4 进行全面检查
213
5.4.5 使用大料盘芯轴
→ 使用大料盘时，将芯轴插入到分隔板。
请注意
如果料盘直径超过 5 英寸，我们建议使用芯轴。这可以保证供料器能够可靠运行。
5
图

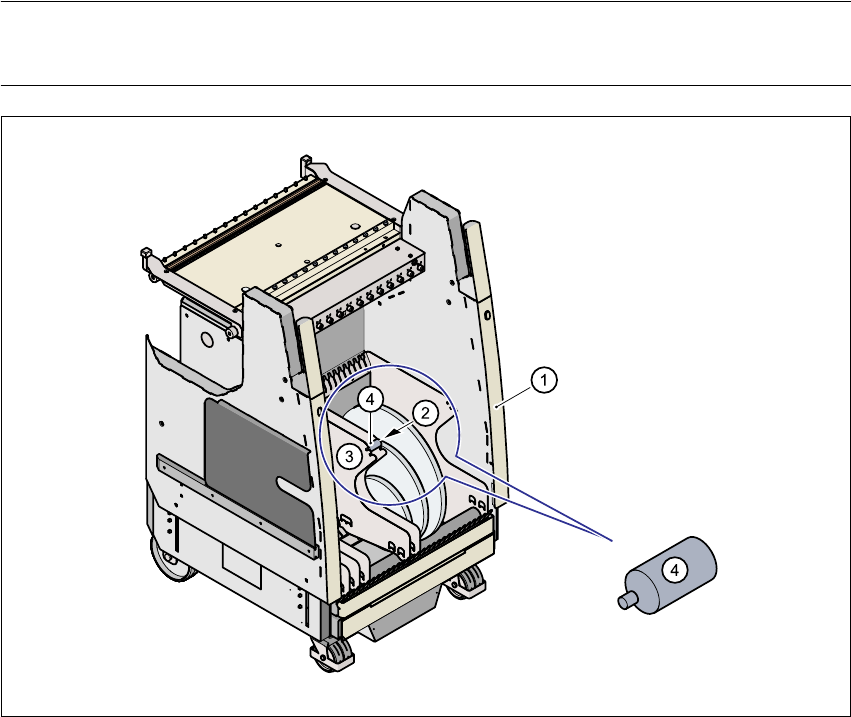

5.4 - 3
插入大料盘芯轴
5
(1) 料车
(2) 芯轴的位置
(3) 分隔板
(4) 芯轴 （放大）
5 操作员，生产线工程师，维护工程师 用户手册 SIPLACE HF
5.5 贴片机的初步安装 软件版本 SR.504.xx 2003 年 7 月中文版
214
5.5 贴片机的初步安装
按照以下步骤，完成贴片机的初步安装。
→ 从供料器组件中取出料带，并用吸尘器吸净组件的表面以及料带导向器的周围区域。
→ 清空废料带容器 （见图 5.4 - 2 中的 3）。
→ 用一块浸有无水乙醇的布，擦净供料器的支承表面。
→ 用一块无纺布，将少量 WD40 防锈液涂于支承表面上。
→ 用吸尘器或一把短毛刷清除元件供料器料台上的松散元件。
注意
避免用手指从元件料台的磁性导轨上取下元件，因为细小的金属碎片也可能会造成伤害。 5
注意
元件供料器料台上的压缩空气分配器轨道用于连接散料盒式供料器。此轨道与 PCB 的传送
导轨的走向平行，而且上面具有带开口的吸嘴。要确保吸嘴不被弄脏，亦不会与润滑油或润
滑脂相接触。润滑脂、润滑油或脏物既可导致供料器出现故障，也会使供料器中的元件变得
无法使用！ 5
→ 检查磁性轨道上的表面是否有凹凸不平处或损伤，必要时用油石磨光。
→ 用浸有无水乙醇的布擦洗磁性轨道。
→ 用一块无纺布将少量 WD40 防锈液涂在磁性轨道上。
→ 用一块浸有无水乙醇的布擦洗元件供料器料台的支承表面，然后用一块无纺布涂以少量防锈液
WD40。
→ 用吸尘器清理料带容器。
→ 确保供料器正确地分隔开。
→ 供料器的所有柱销是否插在正确的位置？
→ 确保供料器的料带传送装置间隔正确。
→ 将供料器前部的废料带长度缩短至 1 厘米。
→ 检查料带容器中的分隔板是否正确插入 （见图 5.4 - 2 中的 5）。
→ 检查元件料盘的直径，并插入大料盘芯轴。
→ 将短料带的端头接在一起。
维护初步安装区的人员能使用的设备与贴片机操作员使用的相同。详细设备清单见第 5.2 节。
