5.7 避免料槽错误
5.7.1 概述
→ 确保供料器周围区域清洁，而且在供料器区域中或供料器下没有松散元件。
→ 确保供料器的支承面，特别是元件供料器料台的磁性导轨干净、水平。
→ 迅速添加元件。
→ 尽早接合料带。这通常意味着，当在料盘上还剩有大约 1.5 米的料带时，要准备好接合材料。
→ 由于供料器是高精密度设备，所以将供料器插入元件料台或从元件料台上取出时，须非常小
心。
→ 由于供料器组件的盖板在打开时容易损坏，所以应将其关闭。
→检查 S 供料器中元件的拾取位置是否已正确设置 （参阅以下示例）。

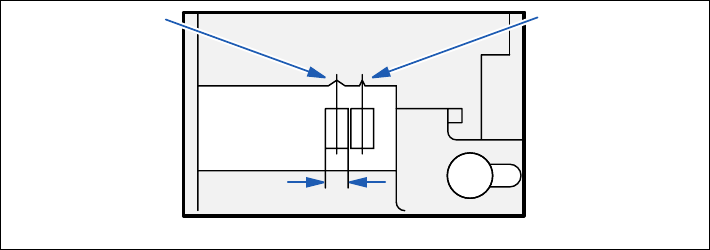

8mm S 供料器的示例 5
5
图
5.7 - 1
元件的拾取位置
> 3 mm
和
</=
3 mm
→ 检查是否所有供料器的插头都插入到正确的插座中。
5.7.2 ... 在 8 mm S 料带供料器上
→ 在未放松封带脱离器的张力之前，切勿打开盖板。
→ 将料带材料通过弹簧上方插入到料带供料器中。
5.7.3 ... 在料带容器上
→ 正确地插入分隔板 （见图 5.4 - 2）。
→ 使用大料盘芯轴。
元件拾取位置
>3 mm
元件拾取位置
≤ 3 mm
宽度
用户手册 SIPLACE HF 5 操作员，生产线工程师，维护工程师
软件版本 SR.504.xx 2003 年 7 月中文版 5.7 避免料槽错误
217
5.7.4 元件坐标系和拾取角度
5
图
5.7 - 2
元件的位置及其拾取角度
专用
元件
管状
吸嘴盘：
芯片
元件
带有极性
0402
2220
必须用 +X 坐标调整阳
极。
封装形式类型
坐标系
供料器中的位置
拾取角度 /
吸嘴角
料带：
SOT 23
管状
吸嘴盘：
料带：
料带：
SO-IC
DIL-IC
SOT 194
料带：
孔
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
