5.9.2 卸载料车
→单击 MAIN VIEW （主视图）菜单中的 STOP PROCESSING PCB （停止处理 PCB）图标。
处理中的 PCB 将完成。 SINGLE FUNCTIONS （单项功能）菜单的图标将被激活。 5
→ 单击所需的 SINGLE FUNCTIONS GANTRY X （单项功能悬臂 X）图标 （悬臂 1 或 2）。
→选择 GANTRY FUNCTIONS （悬臂功能）。
→ 从此菜单中，单击 GO TO SET-UP POSITION （到设置位置）按钮。
所选的贴片头穿过 PCB 传送，这样可防止在更换料车时，贴片头被损坏。 5
→ 抓住保护罩的手柄，打开保护罩。
5

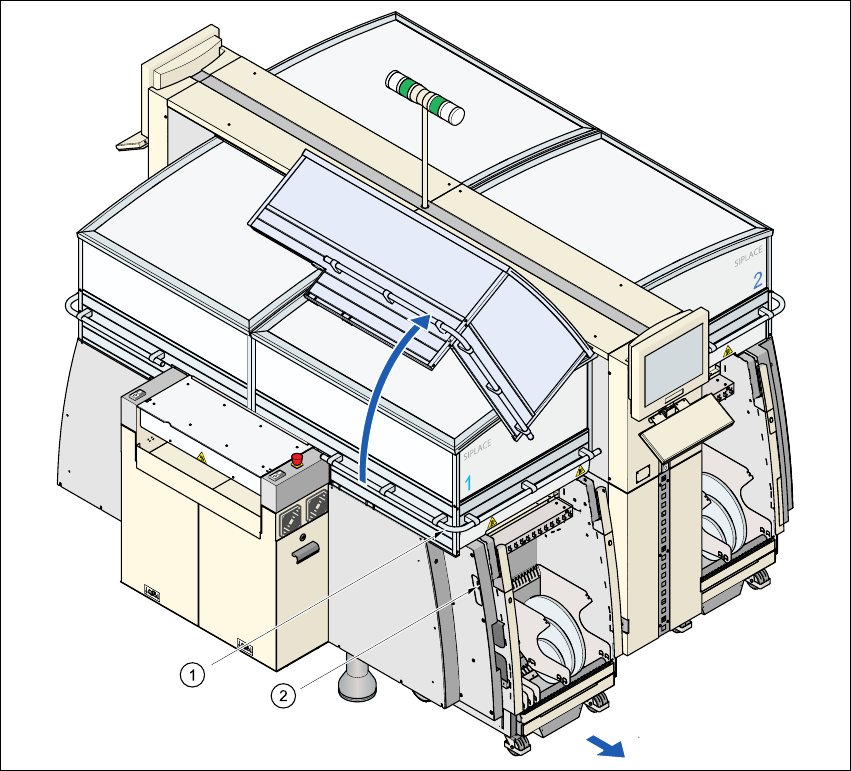

图
5.9 - 2
卸载料车
(1) 保护罩下的按钮
(2) 挡板上的按钮
→ 按住挡板 (1) 顶部的按钮，直至卸下料车。
→ 拉出料车上的传送手柄 (1)，向里转动手柄 （见图 5.9 - 3）。手柄锁定入位。
用户手册 SIPLACE HF 5 操作员，生产线工程师，维护工程师
软件版本 SR.504.xx 2003 年 7 月中文版 5.9 装卸料车
221
5
图
5.9 - 3
料车
-
拔出推式手柄
→ 两手握住手柄，将料车拉出贴片机。
5.9.3 移动料车的安全说明
警告
为防止发生意外，移动料车时，必须始终遵守以下规则。
→ 移动料车时，始终双手握住手柄。
→ 记住，满载元件供料器的料车倾斜 20°或更大的角度时，会发生侧翻或前倾。
→ 确保料车移动的表面坡度极小。
→ 小心，不要撞上障碍物。料车的速度如果过快，会前倾。
