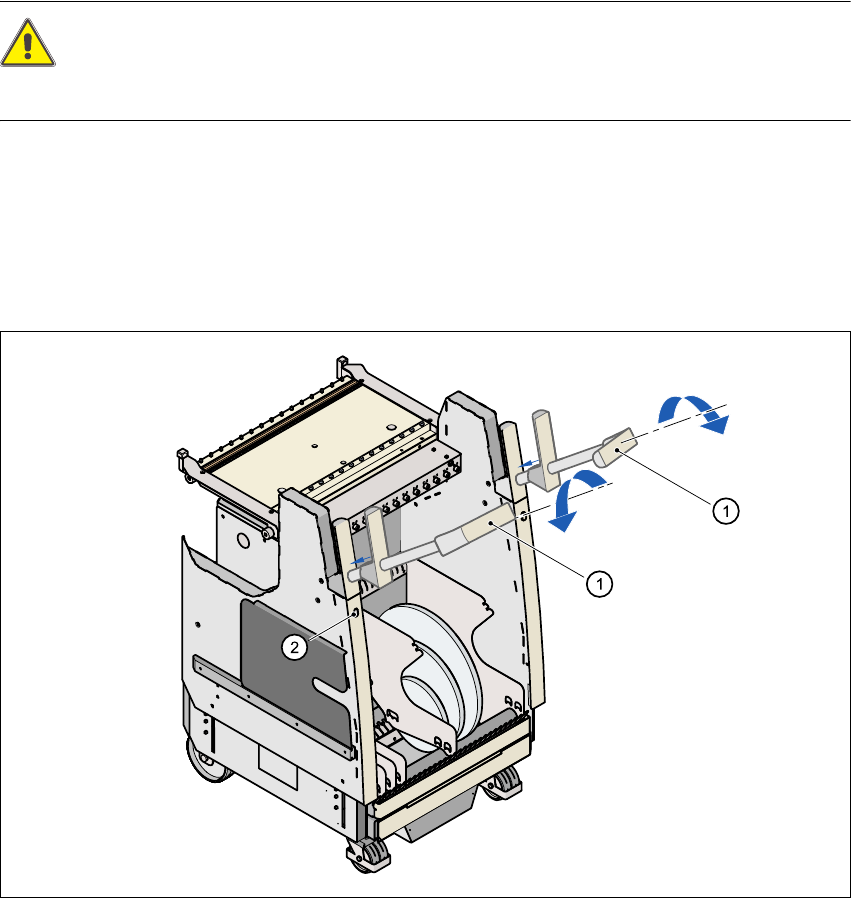

5 操作员，生产线工程师，维护工程师 用户手册 SIPLACE HF 5.9 装卸料车 软件版本 SR.504.xx 2003 年 7 月中文版 222 5.9.4 装载料车 注意 检查贴片头是否在料车的外侧。 → 同时按下挡板上的两个按钮 （见图 5.9 - 2 中的 1 和 2 ， 220 页）直至料车完全装载。 → 向上转动手柄 （见图 5. 9 - 3 中的 1 ） ， 使手柄滑入料车内。 在完全达到其顶端位置前，手柄先 啮合约…
用户手册 SIPLACE HF 5 操作员，生产线工程师，维护工程师
软件版本 SR.504.xx 2003 年 7 月中文版 5.9 装卸料车
221
5

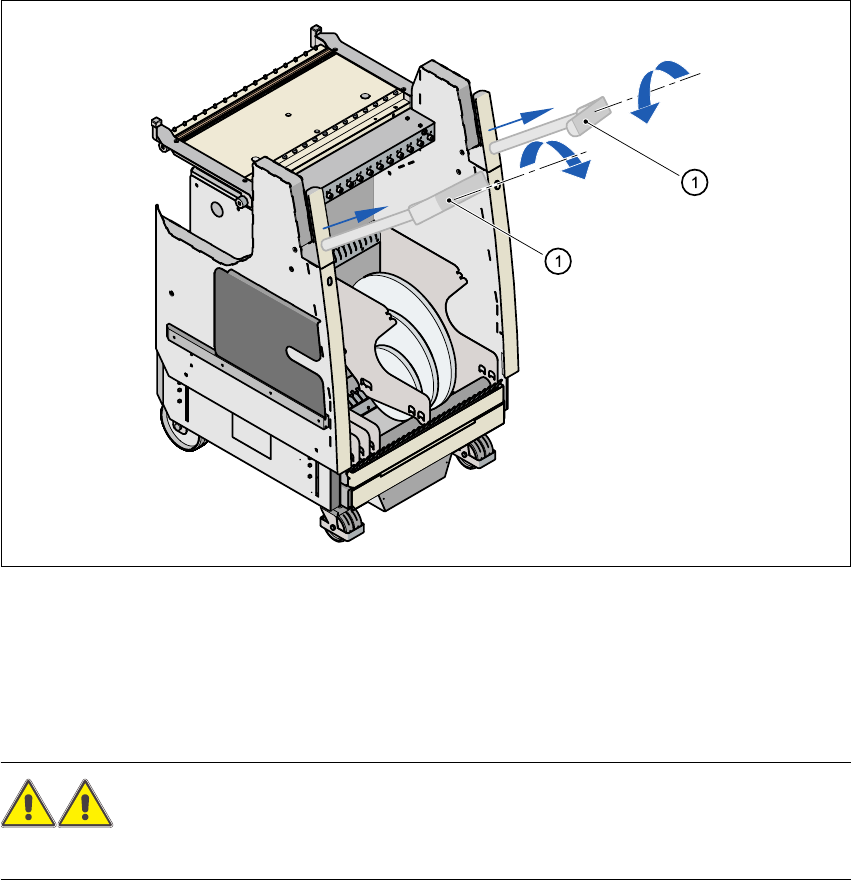

图
5.9 - 3
料车
-
拔出推式手柄
→ 两手握住手柄，将料车拉出贴片机。
5.9.3 移动料车的安全说明
警告
为防止发生意外，移动料车时，必须始终遵守以下规则。
→ 移动料车时，始终双手握住手柄。
→ 记住，满载元件供料器的料车倾斜 20°或更大的角度时，会发生侧翻或前倾。
→ 确保料车移动的表面坡度极小。
→ 小心，不要撞上障碍物。料车的速度如果过快，会前倾。
用户手册 SIPLACE HF 5 操作员，生产线工程师，维护工程师
软件版本 SR.504.xx 2003 年 7 月中文版 5.10 工作状态指示灯
223
5.10 工作状态指示灯
指示灯用于显示贴片机系统的工作状态和故障。
5.10.1 功能说明
图
5.10 - 1
工作状态指示灯
L1 故障指示灯 （白色，右侧）
L2 工作状态指示灯 （绿色，两个灯同时开）
L3 故障指示灯 （白色，左侧）
T PCB 传送方向
5.10.2 一般工作状态
-
工作状态指示灯 （绿色）持续亮
贴片系统在维护中。
-
工作状态指示灯 （绿色）闪烁
贴片系统正在等待输入带上的 PCB 或直至输出带变空。
-
右侧白色故障指示灯
L1
闪烁
贴片机系统右侧一个或多个轨道是空的。贴片系统继续贴装剩余的元件。
-
左侧白色故障指示灯
L3
闪烁
贴片机系统左侧一个或多个轨道是空的。贴片系统继续贴装剩余的元件。
