00193603-02 - 第231页
用户手册 SIPLACE HF 6 元件的处理 软件版本 SR.504.xx 2003 年 7 月中文版 6.2 供料器的技术数据 231 6.2.3 用于 0201/0402 元件的 3x8m m S 供料器 6 图 6.2 - 3 用于 0201/0402 元件的 3 x 8 mm S 供料器 6 部件号 00141099-xx 6 宽度 30.6 mm 6 元件范围 0201 ， 0402 6 每个供料器的料槽数目 3 6 占用的…
6 元件的处理 用户手册 SIPLACE HF
6.2 供料器的技术数据 软件版本 SR.504.xx 2003 年 7 月中文版
230

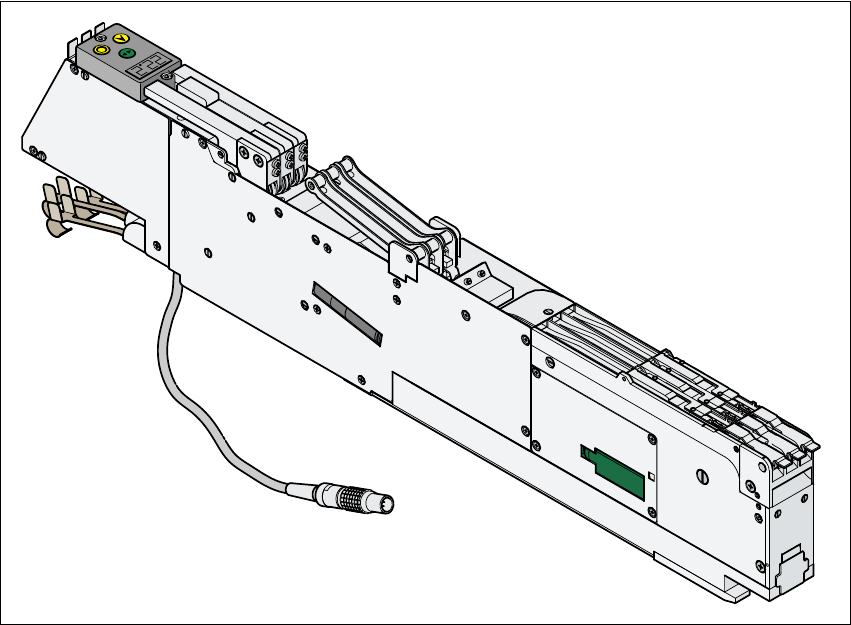

6.2.2 3 x 8 mm S 供料器
6
图
6.2 - 2 3 x 8 mm S
供料器
部件号 00141098-xx 6
宽度 30.6 mm 6
每个供料器的料槽数目 3 6
占用的料位 1 6
供料器最大数目 4 x 15 6
7 英寸料盘的元件容量 约 4000 6
传送步距 （可变） 2mm / 4mm 6
用户手册 SIPLACE HF 6 元件的处理
软件版本 SR.504.xx 2003 年 7 月中文版 6.2 供料器的技术数据
231

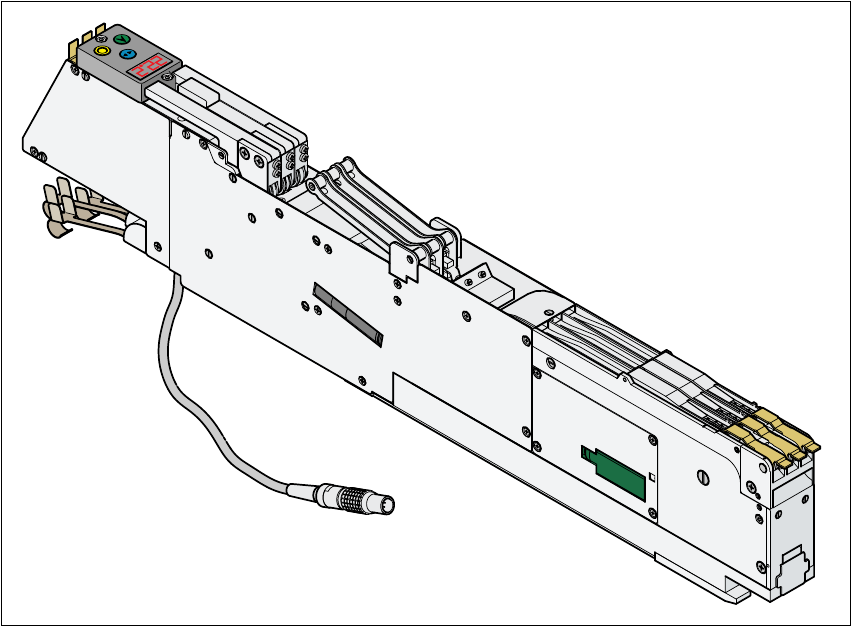

6.2.3 用于 0201/0402 元件的 3x8mm S 供料器
6
图
6.2 - 3
用于
0201/0402
元件的
3 x8mm S
供料器
6
部件号 00141099-xx 6
宽度 30.6 mm 6
元件范围 0201， 0402 6
每个供料器的料槽数目 3 6
占用的料位 1 6
供料器最大数目 4 x 15 6
7 英寸料盘的元件容量 约 10,000 至 15,000 6
传送步距 （可变） 2mm / 4mm 6
6 元件的处理 用户手册 SIPLACE HF
6.2 供料器的技术数据 软件版本 SR.504.xx 2003 年 7 月中文版
232
6.2.4 12/16 mm S 供料器
6
图
6.2 - 4 12/16 mm S
供料器
部件号 00141092-xx 6
宽度 30.6 mm 6
每个供料器的料槽数目 1 6
占用的料位 1 6
供料器最大数目 4 x 15 6
7 英寸料盘的元件容量 约 4000 6
传送步距 （可变） 4mm， 8mm， 12mm， 16mm 6
