用户手册 SIPLACE HF 6 元件的处理 软件版本 SR.504.xx 2003 年 7 月中文版 6.2 供料器的技术数据 241 6.2.13 散料盒式供料器 6 图 6.2 - 13 散料盒式供料器 部件号 00142318-xx 6 宽度 29 mm 6 每个供料器的料槽数目 2 6 占用的料位 1 6 供料器最大数目 4 x 15 6 元件容量 高达 50,000 个 6 供料导轨 0402 / 0.35 mm 高 部件…
6 元件的处理 用户手册 SIPLACE HF
6.2 供料器的技术数据 软件版本 SR.504.xx 2003 年 7 月中文版
240

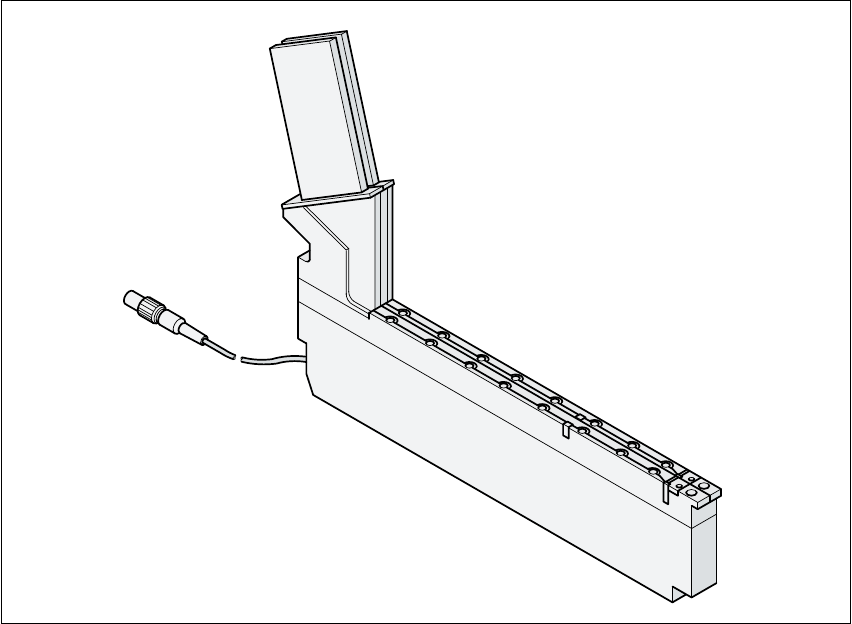

6.2.12 线性振动供料器， 3 型
6
图
6.2 - 12
线性振动供料器，
3
型
部件号 00142031-xx 6
宽度 28 mm 6
每个供料器的料槽数目 1， 2， 3，或 6 6
占用的料位 1 6
供料器最大数目 4 x 15 6
元件容量 每个钢料盒最多 150 个 6
取决于元件长度 6
钢料盒规格 9.5 mm 宽 / x 3 6
15 mm 宽 / x 2 6
>15 mm 宽 / x 1 6
30 mm 宽 / x 1 6
循环时间 （可变） 从 400 至 1000 多微秒 6
用户手册 SIPLACE HF 6 元件的处理
软件版本 SR.504.xx 2003 年 7 月中文版 6.2 供料器的技术数据
241
6.2.13 散料盒式供料器
6
图
6.2 - 13
散料盒式供料器
部件号 00142318-xx 6
宽度 29 mm 6
每个供料器的料槽数目 2 6
占用的料位 1 6
供料器最大数目 4 x 15 6
元件容量 高达 50,000 个 6
供料导轨 0402 / 0.35 mm 高 部件号 00142319-xx 6
0402 / 0.5 mm 高 部件号 00142320-xx 6
0603 / 0.45 mm 高 部件号 00142321-xx 6
0603 / 0.80 mm 高 部件号 00142322-xx 6
0805 / 0.45 mm 高 部件号 00142323-xx 6
0805 / 0.60 mm 高 部件号 00142324-xx 6
0805 / 0.85 mm 高 部件号 00142325-xx 6
0805 / 1.25 mm 高 部件号 00142326-xx 6
Micro Melf / 1.05 ± 0.05 mm 部件号 00142327-xx 6
Mini Melf / 1.40 ± 0.1 mm 部件号 00142328-xx 6
循环时间 < 60 ms 6
6 元件的处理 用户手册 SIPLACE HF
6.2 供料器的技术数据 软件版本 SR.504.xx 2003 年 7 月中文版
242
6.2.14 华夫盘 （手动料盘）支承
华夫盘的支承允许从单个华夫盘中拾取元件。华夫盘可手动更换。 6
6
图
6.2 - 14
安装
(1) 对中销
(2) 磁性导轨
(3) 对中球
(14)， (15) 此位置不得填充。
华夫盘支承置于元件供料器料台上，如同一个传送导轨。支承有两个不同的版本，只是宽度不一
样。 6
