6 元件的处理 用户手册 SIPLACE HF
6.2 供料器的技术数据 软件版本 SR.504.xx 2003 年 7 月中文版
242
6.2.14 华夫盘 （手动料盘）支承
华夫盘的支承允许从单个华夫盘中拾取元件。华夫盘可手动更换。 6
6
图
6.2 - 14
安装
(1) 对中销
(2) 磁性导轨
(3) 对中球
(14)， (15) 此位置不得填充。
华夫盘支承置于元件供料器料台上，如同一个传送导轨。支承有两个不同的版本，只是宽度不一
样。 6
6
6
用户手册 SIPLACE HF 6 元件的处理
软件版本 SR.504.xx 2003 年 7 月中文版 6.2 供料器的技术数据
243
大型华夫盘 （260mmx360mm，填充 9 个料位）支承
部件号 00116430-0 6
小型华夫盘 （136mmx360 mm，填充 5 个料位）支承
部件号 00116432-01 6
请注意
- 手动料盘可以安装在位置 2 和 4 上，而元件供料器料台上的供料器位置 14 和 15 不能填充。
- 手动料盘和吸嘴交换器不能同时在料位 4 上使用。
- 安装料盘时，无法装卸料车。
6.2.14.1 组件
→ 将华夫盘支承的前侧插入相关的对中销 （A， 图 6.2 - 14）。
→ 然后，将华夫盘后侧的孔与元件供料器料台 （B， 图 6.2 - 14）的对中球对应。
→ 确保华夫盘紧固在元件供料器料台上。
→ 将华夫盘托盘的一侧固定在支座上 （C， 图 6.2 - 14）。然后，将其它侧按入支座中 （D， 图
6.2 - 14）。
→ 将华夫盘向上滑动，直至挡杆 （E， 图 6.2 - 14）。
→ 按下止推垫 （F，图 6.2 - 14），固定住华夫盘托盘。
→ 要拆除华夫盘托盘，再次按下止推垫。
注意
使用小型华夫盘支承 （136mm），可以将华夫盘 （JEDEC 或 CENELEC 华夫盘）直接固定在支
承上，换言之，无需使用华夫盘托盘。但要更换止推垫。 6
6.2.14.2 更换夹持器
→ 握住夹持器 （图 6.2 - 14 中 G）。向下按止推垫 （图 6.2 - 14 中 F），然后再向侧面按止推
垫，取下夹持器。
6.2.14.3 数据输入
按照 SIPLACE Pro 操作说明，定义华夫盘。 6
6 元件的处理 用户手册 SIPLACE HF
6.3 安装供料器 软件版本 SR.504.xx 2003 年 7 月中文版
244

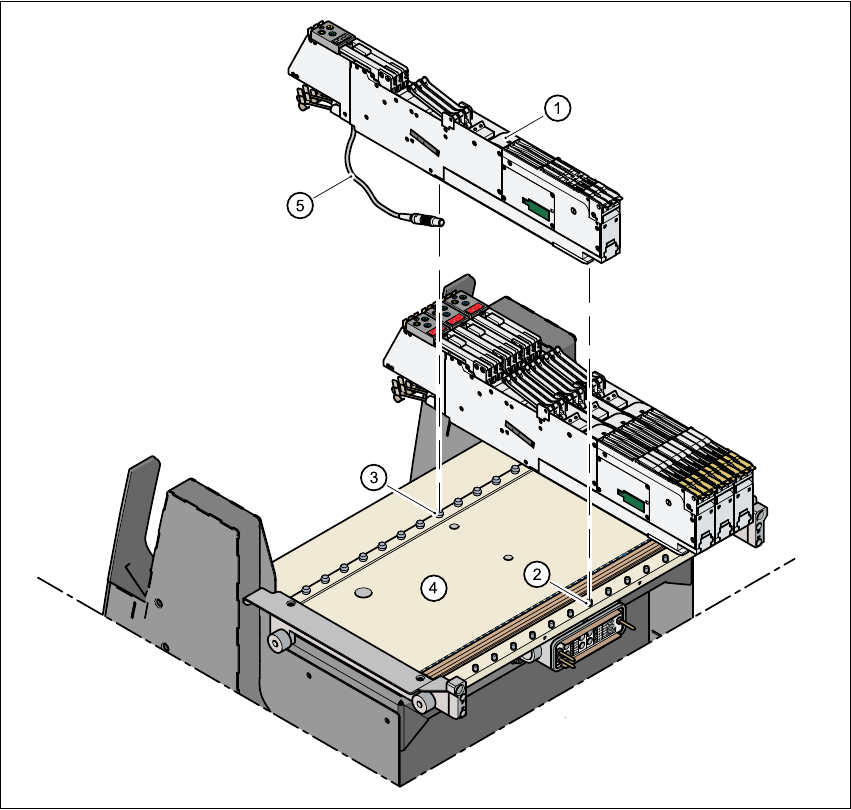

6.3 安装供料器
6
图
6.3 - 1
可放置
15
个供料器料位的元件供料器料台
(1) 供料器
(2) 对中销
(3) 对中球
(4) 元件供料器料台
(5) 供料器连接电缆
