6 元件的处理 用户手册 SIPLAC E HF 6.4 料车 软件版本 SR.504.xx 2003 年 7 月中文版 248 请注意： 外部安装时，需要为料车配上一个 外部电源 （见第 6.4.5 节，第 254 页） 。 6 图 6.4 - 2 P CB 传送高度为 950 mm 的料车 该车的设计非常注重人机工程学和 安全操作。 - 料车能够轻松移动。 - 无需插入电缆，向料车供电和压缩空 气。对于通讯接口，也同样 这样做。 -…
用户手册 SIPLACE HF 6 元件的处理
软件版本 SR.504.xx 2003 年 7 月中文版 6.4 料车
247
6.4 料车
SIPLACE HF 贴片机最多能装配 4 辆料车。料位编号如下图所示。
6
图
6.4 - 1
料车的位置
1, 2, 3, 4 位置编号 1、 2、 3、 4
TPCB 传送方向
料车为独立组件，可在外部的安装区和供料器一起安装。也就是说，生产区只在需要更换料车
时，才短时间中断。
6 元件的处理 用户手册 SIPLACE HF
6.4 料车 软件版本 SR.504.xx 2003 年 7 月中文版
248
请注意：
外部安装时，需要为料车配上一个外部电源 （见第 6.4.5 节，第 254 页）。
6
图
6.4 - 2 PCB
传送高度为
950 mm
的料车
该车的设计非常注重人机工程学和安全操作。
- 料车能够轻松移动。
- 无需插入电缆，向料车供电和压缩空气。对于通讯接口，也同样这样做。
- 使用装卸装置，装卸料车。有关本装置的说明，见第 5 章， 5.9 节， 221 页。本装置集成到安
全、供给和通讯电路中或与电路分开。电子接近开关表示料车是否正确装载。
- 料车在贴片机中的位置安装得十分精确，甚至可以处理 0201 元件。
- 只需几步，即可将料车的 PCB 传送高度调整为 830 mm、 900 mm、 930 mm、 950 mm。
- 料带容器可以容纳直径高达 15 英寸 （可选， 19 英寸）的料盘。
- 每个元件都有一个唯一的识别号。
用户手册 SIPLACE HF 6 元件的处理
软件版本 SR.504.xx 2003 年 7 月中文版 6.4 料车
249
6.4.1 料车的结构
料车主要由机箱、安装供料器的元件供料器料台、通讯装置、料带容器和废料带容器组成。
6

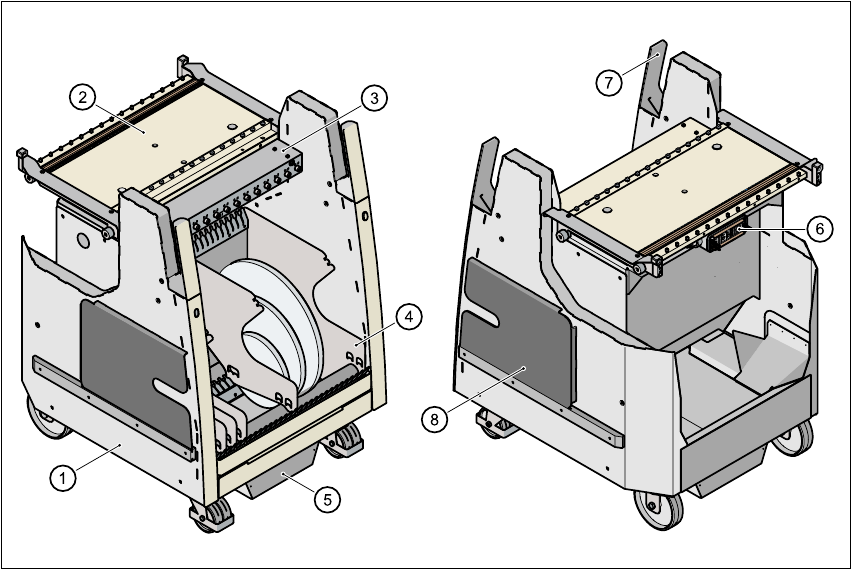

图
6.4 - 3
料车：前视图和后视图
(1) 机箱
(2) 元件供料器料台
(3) 通讯装置
(4) 料带容器
(5) 废料带容器
(6) 电源组件、通讯和安全电路接口
(7) 手柄
(8) 安装部件清单袋
