用户手册 SIPLACE HF 6 元件的处理 软件版本 SR.504.xx 2003 年 7 月中文版 6.4 料车 251 6.4.3 尺寸和重心 6 图 6.4 - 4 尺寸 （用毫 米表示） 料车的重心 (A) 取决于以下条件： - 料车设置到 950 mm 的 PCB 传送高度 。 - 全部 15 料位中都有供料器。
6 元件的处理 用户手册 SIPLACE HF
6.4 料车 软件版本 SR.504.xx 2003 年 7 月中文版
250
组件说明 6
机箱易于移动、操纵。
手柄 (8) 可以拉出，锁定在需要的高度上。
在机箱的两侧有两个袋子，里面装的是安装部件清单。在生产过程中，这些清单也可以从袋中取
出。
元件供料器料台 (2) 最多有 15 个料位，可以放置宽度为 30 mm 的供料器。供料器通过对中销和
对中球进行机械式对中。一个独立的压缩空气导轨向供料器供给压缩空气。
电源组件、通讯和安全电路 (6) 接口位于元件供料器料台床的下部。散料盒式供料器压缩空气供
给也通过此接口提供。
安全操作注意事项
所有的料车或矩阵式料盘交换器必须安装在贴片机上，只有这样才能操作。如果未安装，则贴片
机应处于 EMERGENCY STOP （急停）状态。贴片过程则中断。
通讯部件 (3) 向供料器发送所需的电压和控制信号。
在标准版本中，料带容器 (4) 盛装的料盘最长可达 17 英寸 (432 mm) 。拉式废料带容器 (5) 位于
机箱下部。切割下来的废料带顺着料带斜槽下移至废料带容器，该容器须定期清空。
6.4.2 技术数据
6
6
长 x 宽
633 mm x 592 mm
高度
830 mm PCB 传送高度， 859 mm
900 mm PCB 传送高度， 929 mm
950 mm PCB 传送高度， 959 mm
950 mm PCB 传送高度， 979 mm
PCB 传送高度
830 mm ± 15 mm （标准）
900 mm ± 15 mm (SMEMA)
930 mm ± 15 mm (SMEMA)
950 mm ± 15 mm (SMEMA)
重量
无供料器
每一个料位上都有供料器
带压缩空气供给装置的散料盒式供料器
和第三个料盘适配器
约 105 kg
约 145 kg
约 170 kg
料盘直径
标准
最大
最大 432 mm （17"）
483 mm (19")
供料器料位 最多 15 个
料车更换时间 不到 1 分钟
用户手册 SIPLACE HF 6 元件的处理
软件版本 SR.504.xx 2003 年 7 月中文版 6.4 料车
251
6.4.3 尺寸和重心
6
图
6.4 - 4

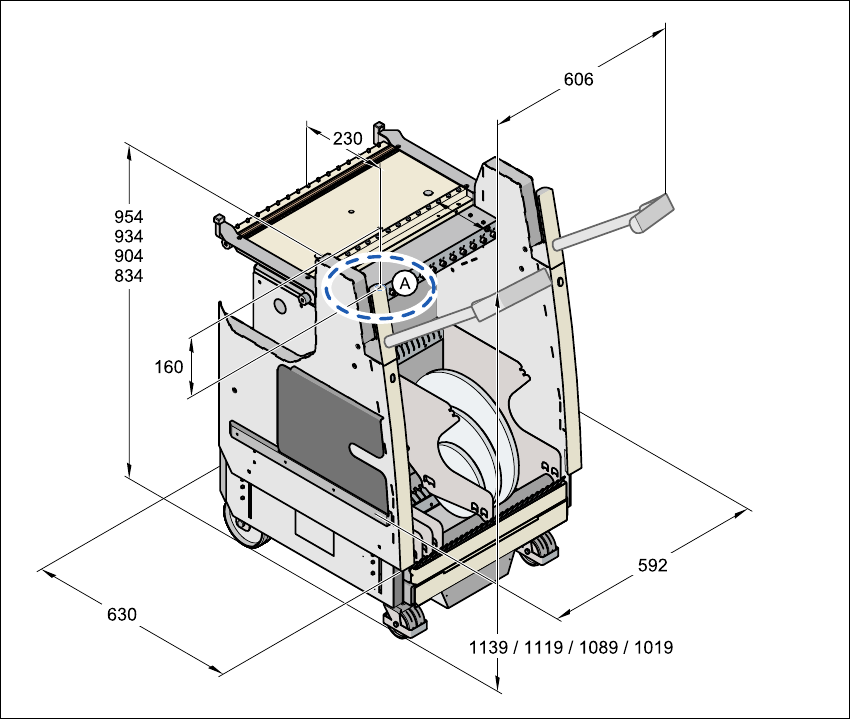

尺寸 （用毫米表示）
料车的重心 (A) 取决于以下条件：
- 料车设置到 950 mm 的 PCB 传送高度。
- 全部 15 料位中都有供料器。
6 元件的处理 用户手册 SIPLACE HF
6.4 料车 软件版本 SR.504.xx 2003 年 7 月中文版
252
6.4.4 料带容器
料带容器中的料盘直径最高为 19 英寸。如果料盘的直径达到 15 英寸或更高，应使用芯轴。有关
插入分隔板的说明，见第 5.4 章，第 212 页。
请注意
要实现最优操作，我们建议使用直径为 5 英寸或更大的芯轴。
图
6.4 - 5

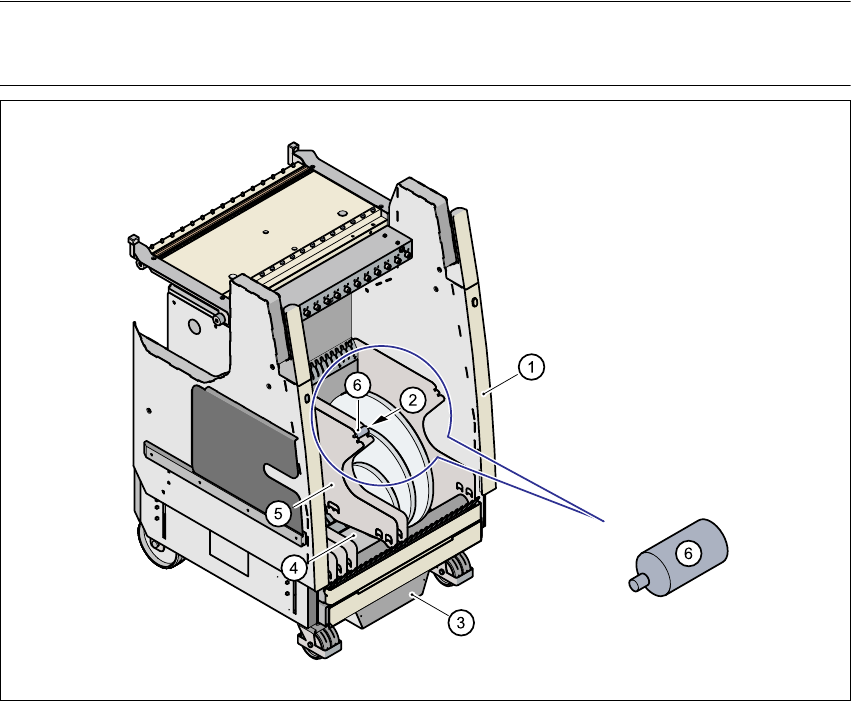

带料带容器的料车
(1) 料车
(2) 芯轴的位置
(3) 废料带容器
(4) 料带容器
(5) 分隔板
(6) 芯轴 （放大）
